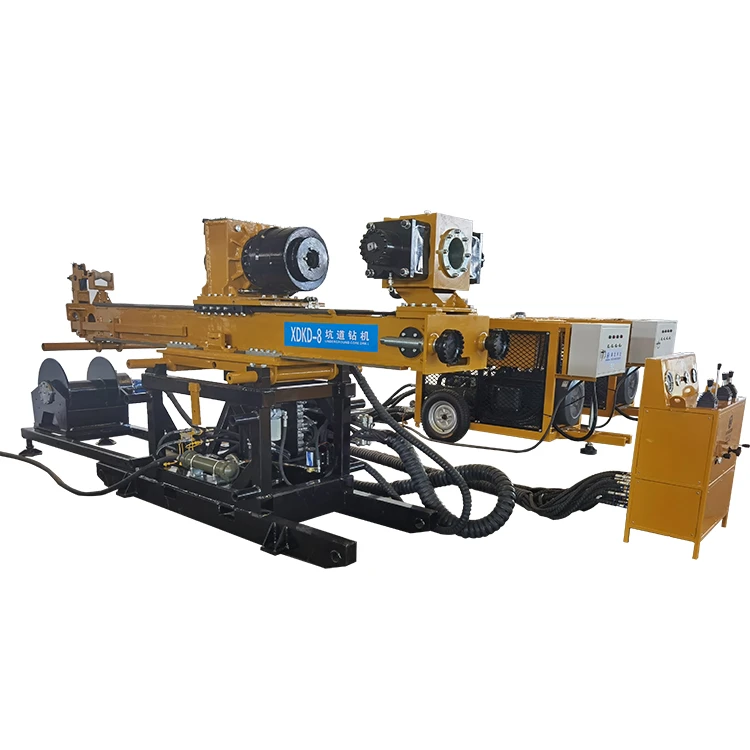

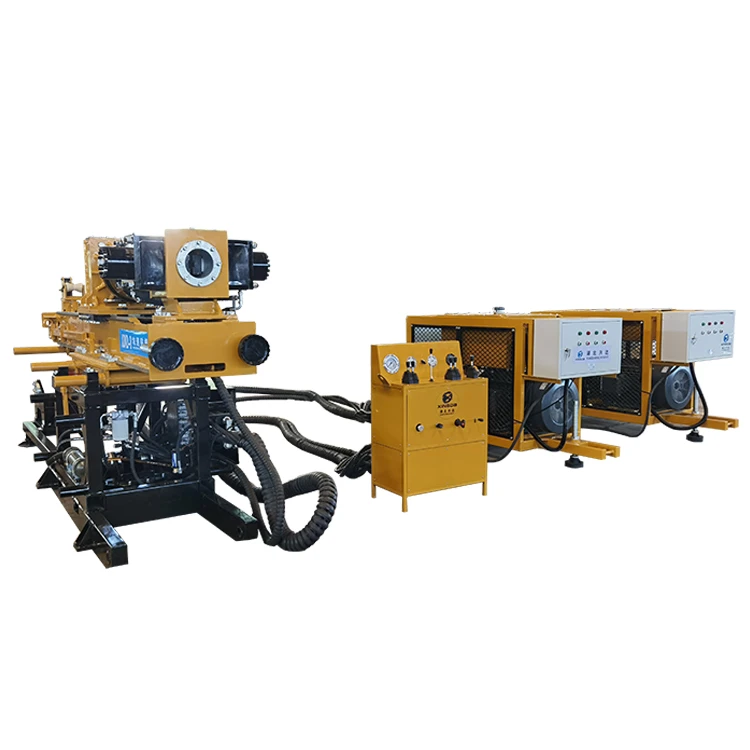

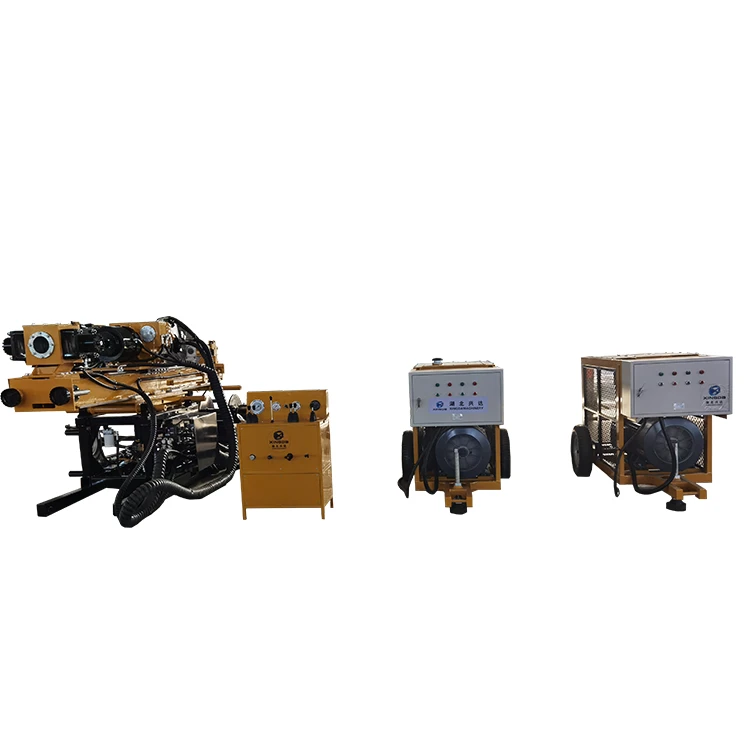

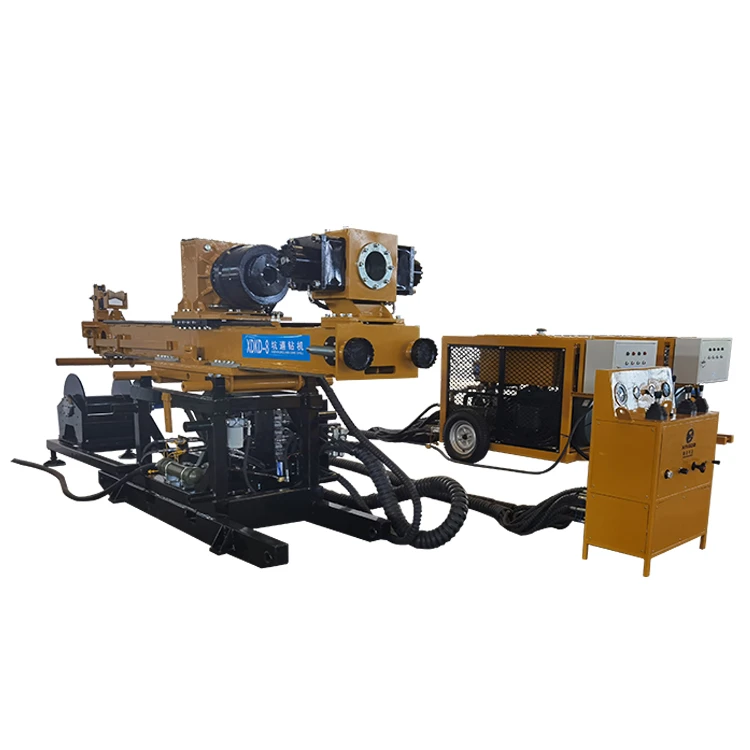

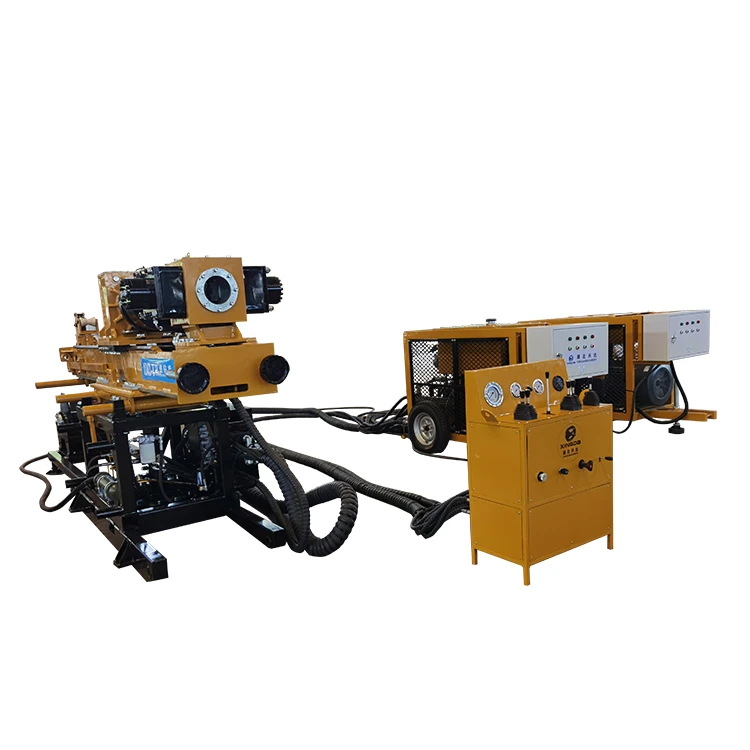

Plataforma de perfuração subterrânea totalmente hidráulica XDKD-8

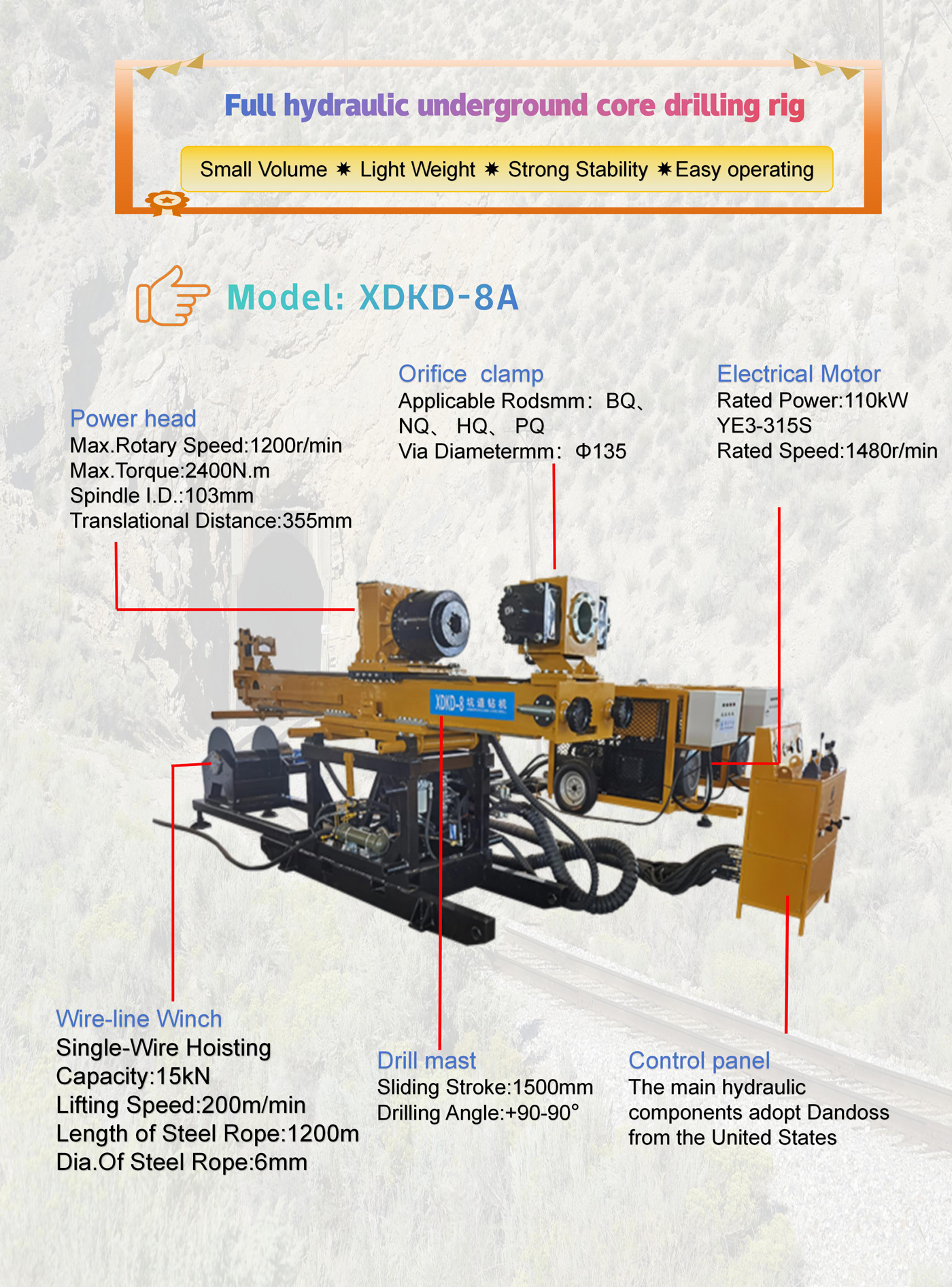

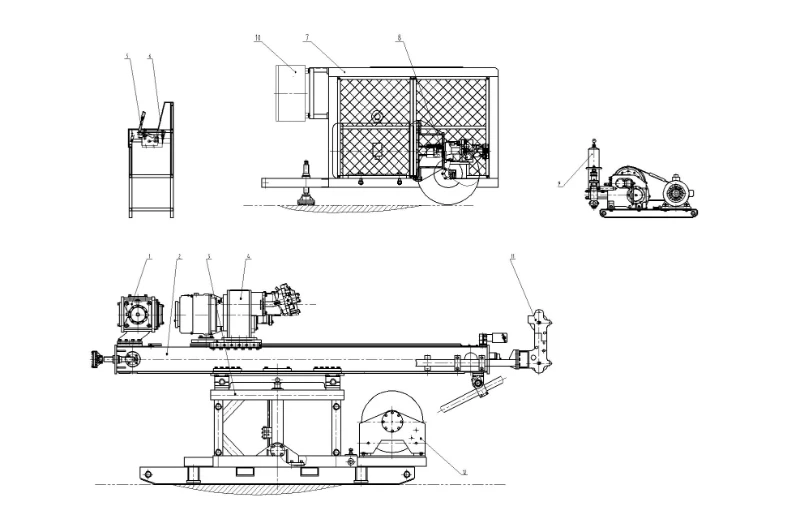

Máquina Principal

1. Braçadeira de pé, 2. Conjunto do mastro, 3. Estrutura da máquina, 4. Cabeça de perfuração, 11. Bloco de coroa, 12. Guincho de cabo fixo

A. Instruções para a máquina principal:

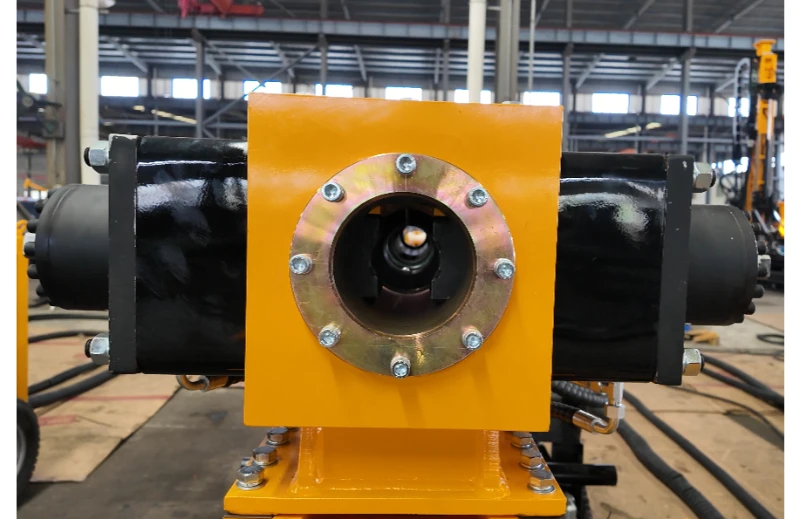

1. Braçadeira de pé

Está na estrutura de fixação ou liberação do mandril hidráulico com dois cilindros empurrando a luva cônica. Tem a função de: ① Para trabalhar em conjunto com a cabeça de perfuração, a braçadeira pode segurar a haste para montagem e desmontagem. ② Existe um centralizador para controlar a haste pela sua confiabilidade para garantir o poço de perfuração.

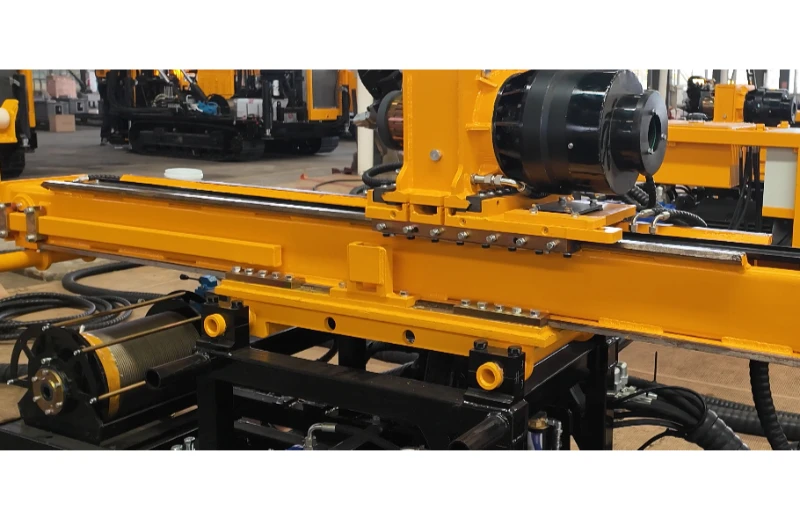

2. Montagem do mastro

É uma estrutura em forma de caixa. Há um cilindro na caixa e uma corrente dianteira e uma corrente traseira e uma roda da corrente dianteira e uma roda da corrente traseira na lateral. Um sistema de transmissão de multiplicação de velocidade é feito com cilindro, correntes e rodas dentadas. Existem guias planas no mastro e braçadeiras instaladas na frente do mastro. As guias podem fazer o movimento da cabeça da broca com estabilidade.

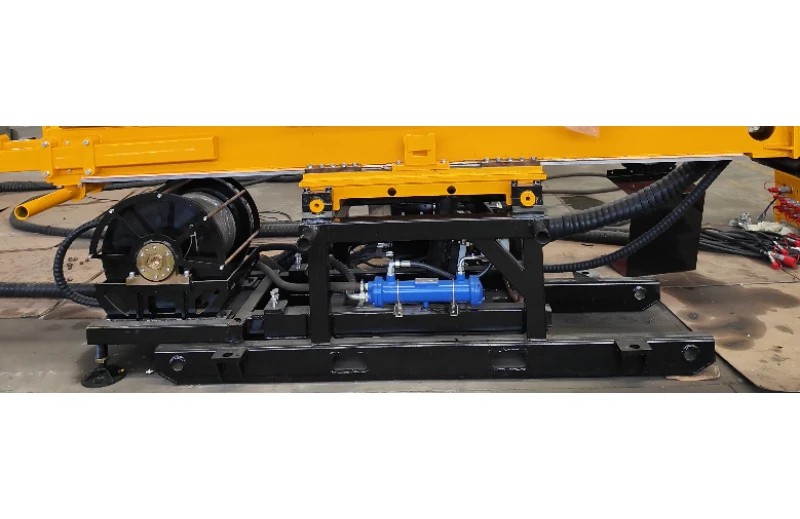

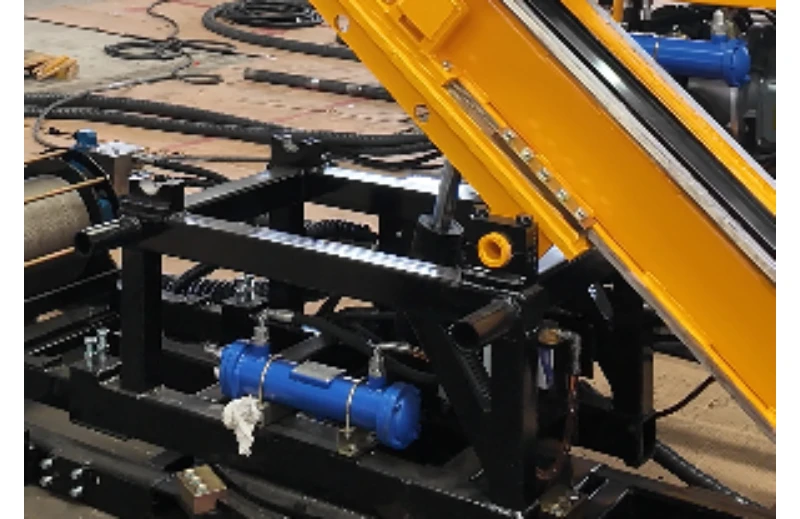

3. Estrutura da máquina

É composto por um braço oscilante e uma base. Está na estrutura triangular mais estável com instalação de estrutura de cilindros hidráulicos duplos. O braço oscilante é controlado por cilindros hidráulicos para seu movimento (na direção vertical), e é controlado e operado manualmente para seu movimento horizontal, ou seja, liberando as quatro placas de pressão (não é permitido removê-las) e fixadas ou compactadas firmemente após seu devido ajuste.

4. Estrutura da máquina

É composto por um braço oscilante e uma base. Está na estrutura triangular mais estável com instalação de estrutura de cilindros hidráulicos duplos. O braço oscilante é controlado por cilindros hidráulicos para seu movimento (na direção vertical), e é controlado e operado manualmente para seu movimento horizontal, ou seja, liberando as quatro placas de pressão (não é permitido removê-las) e fixadas ou compactadas firmemente após seu devido ajuste.

11. Bloco de coroa

Esta parte é para dispositivo de guia de corda para guincho de cabo fixo.

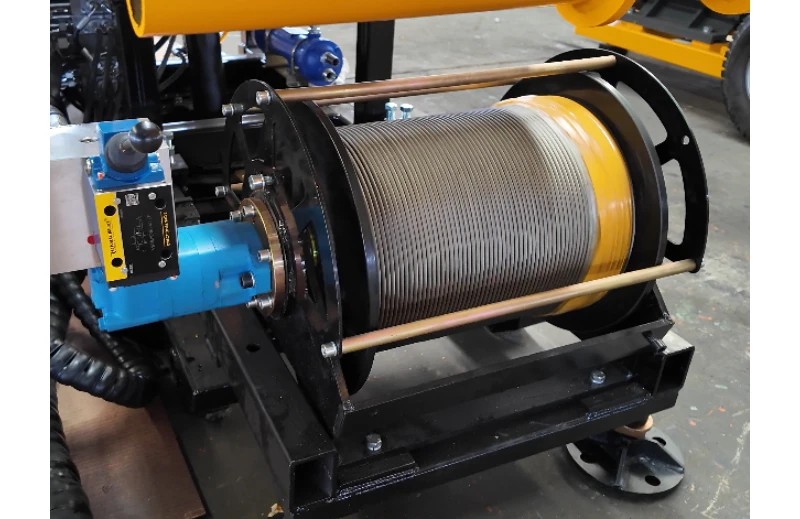

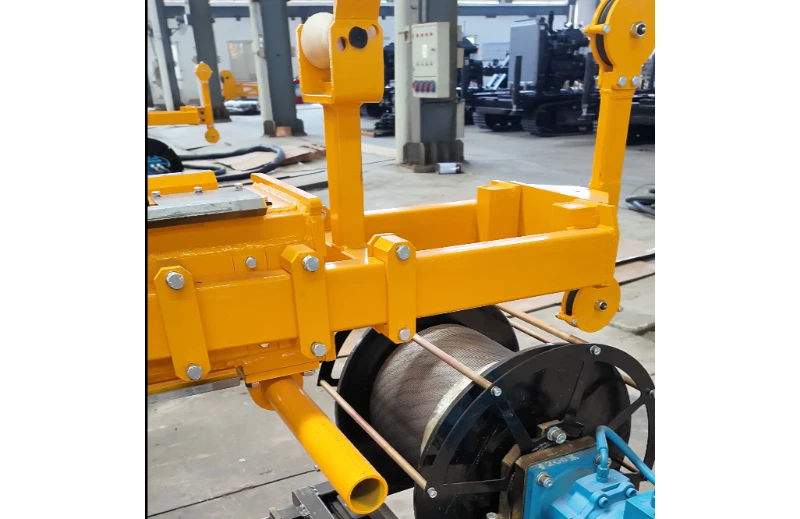

12. Guincho fixo

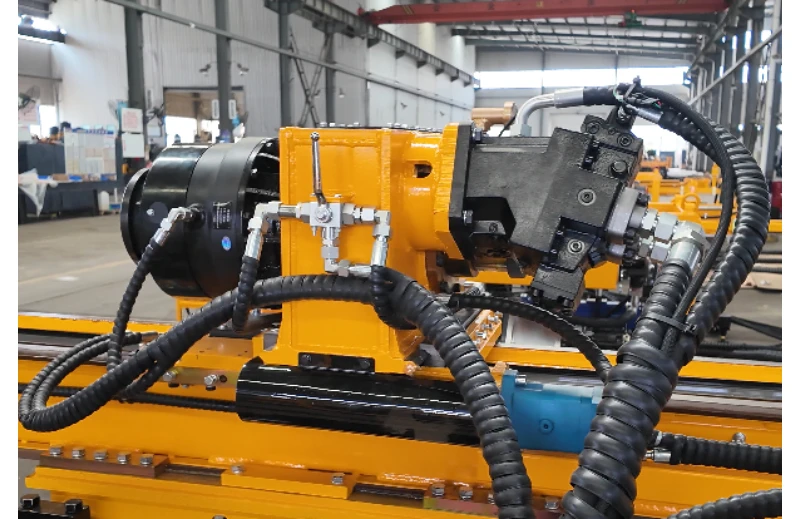

O guincho wireline serve para levantar o conjunto do cilindro central na perfuração de testemunhagem.

Unidade de energia

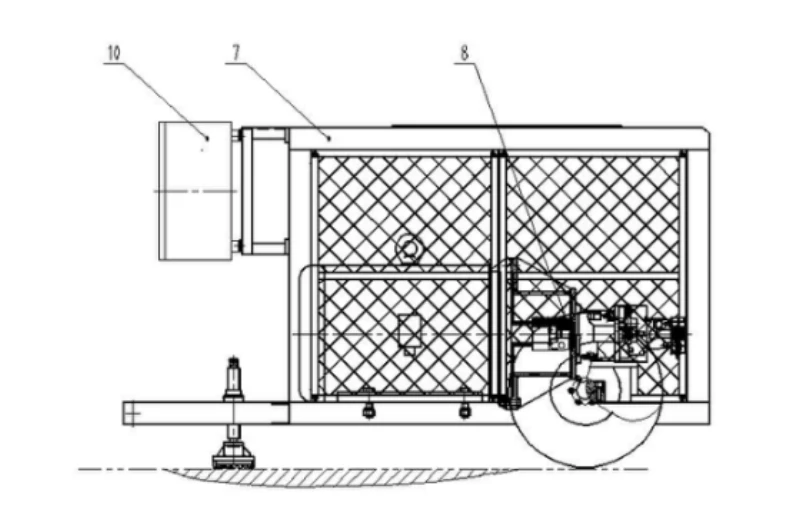

Consulte o diagrama a seguir para a seção da unidade de energia. A unidade de potência consiste em duas seções: 6. Conjunto da unidade de potência 7. Conjunto de potência

Consulte as instruções para a unidade de energia conforme abaixo:

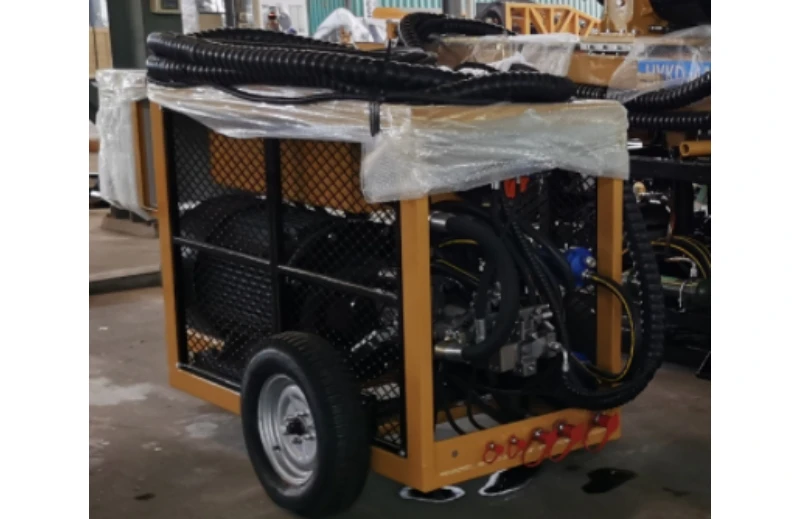

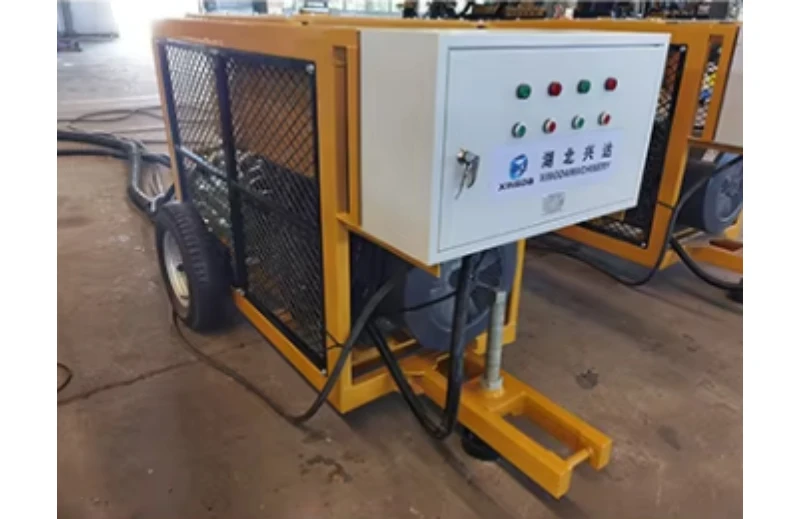

7. Conjunto da unidade de energia

É composto por quatro pneus e estrutura de rack com organização de direção, possui tanque de óleo, caixa de distribuição de energia, dispositivo de refrigeração a água e conjunto de energia instalado na lateral.

8. Conjunto de energia

O conjunto de potência consiste em bomba tripla hidráulica conectada diretamente, bomba dianteira, bomba intermediária e bomba traseira. A bomba frontal fornece líquido hidráulico ao motor da cabeça de perfuração e ao dispositivo auxiliar e de ajuste de velocidade do motor para fornecer óleo pressurizado para rotação do motor e elevação do guincho auxiliar. A bomba intermediária fornece óleo sob pressão ao cilindro de alimentação para sua alimentação rápida, ao grampo de pé, ao misturador, ao cilindro de giro e ao cilindro de movimento do mastro. A bomba traseira fornece óleo sob pressão ao cilindro de alimentação para sua operação de alimentação.

Outras peças

5. Sistema Hidráulico; 6. Painel de Controle; 9. Bomba de lama; 10. Sistema Elétrico etc.

Instruções para outras peças:

5. Sistema Hidráulico

Adotou marcas famosas de componentes hidráulicos fabricados na China para formar um sistema operacional para controlar cada componente hidráulico para sua ação operacional. Nos documentos, o sistema hidráulico consiste em esquema hidráulico e disposição de tubulações.

Adotando o sistema hidráulico avançado de controle proporcional e sensível à carga no projeto da plataforma de perfuração subterrânea totalmente hidráulica XDKD-8, com feedback do sistema sensível à carga do sistema hidráulico, o deslocamento da bomba pode ser ajustado para o melhor estado.

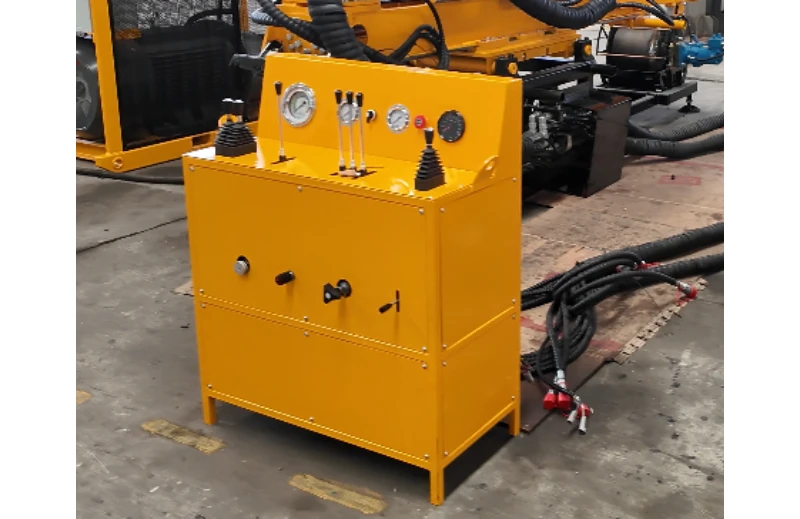

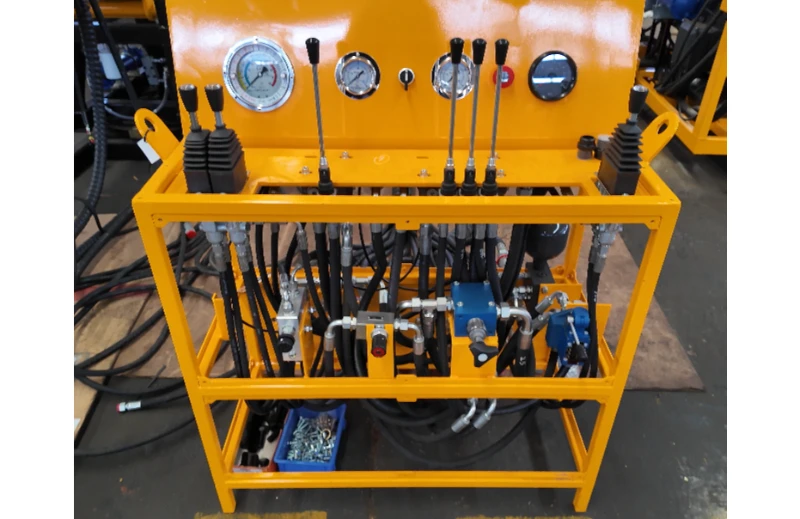

6. Painel de controle

Consiste em instrumento de posição, dispositivo de indicação, válvula de controle hidráulico e válvula de controle. Eles são usados para monitoramento e controle do sistema hidráulico.

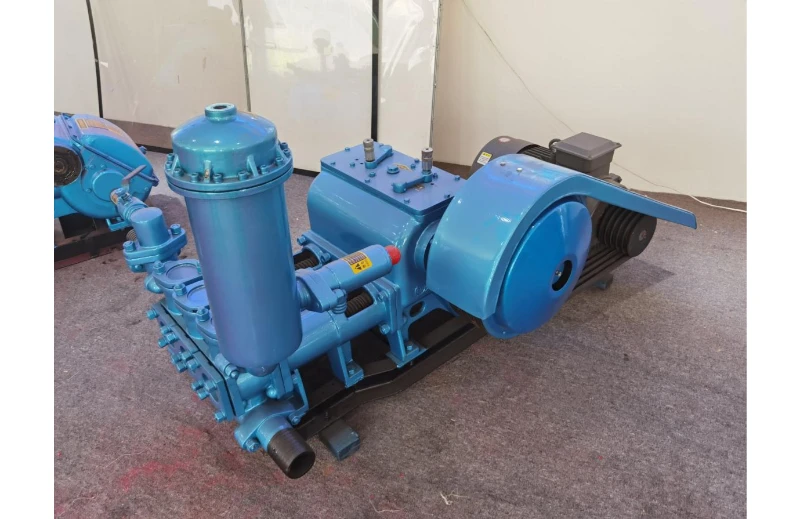

9. Bomba de lama

A bomba de lama BW-250 é acionada por motor hidráulico. A seção da bomba de lama é o principal equipamento corolário da plataforma.
