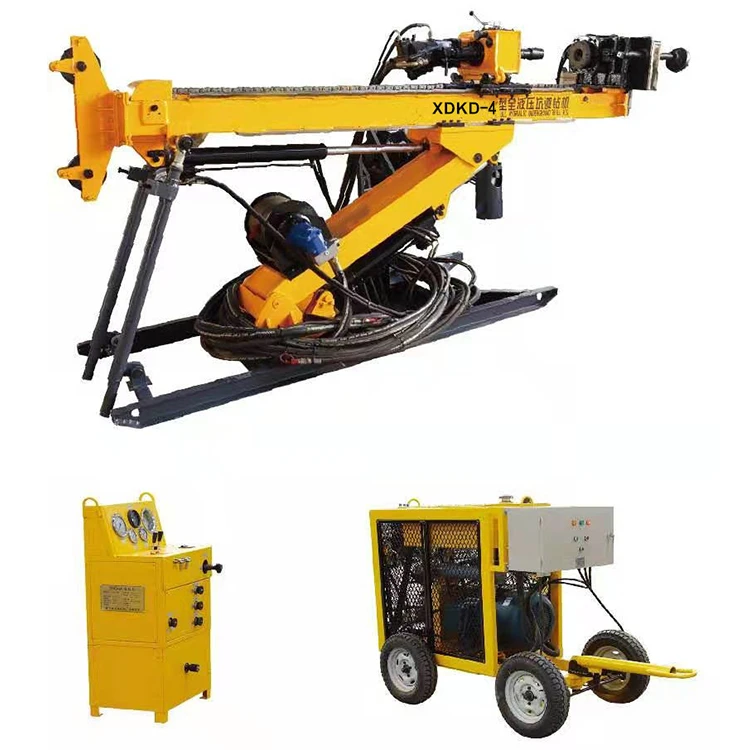

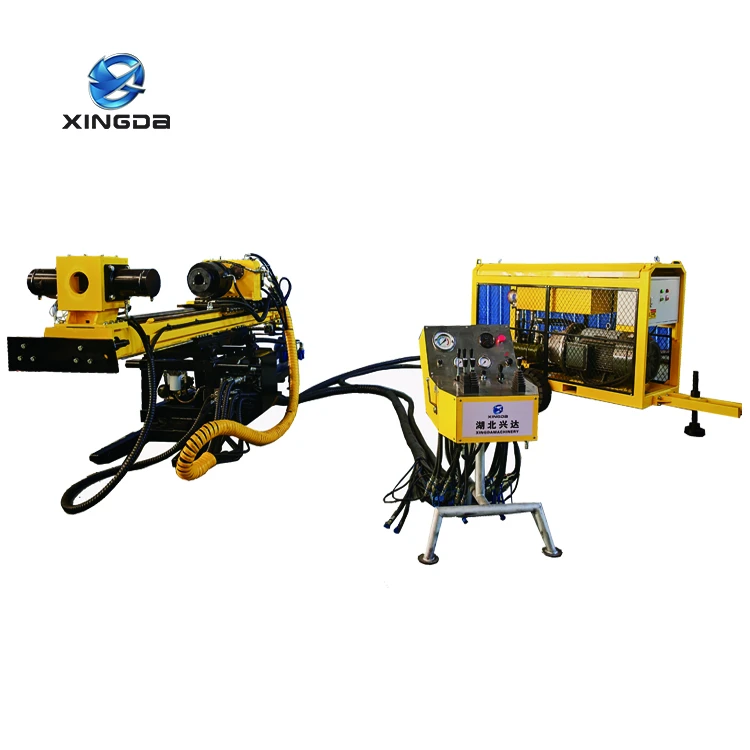

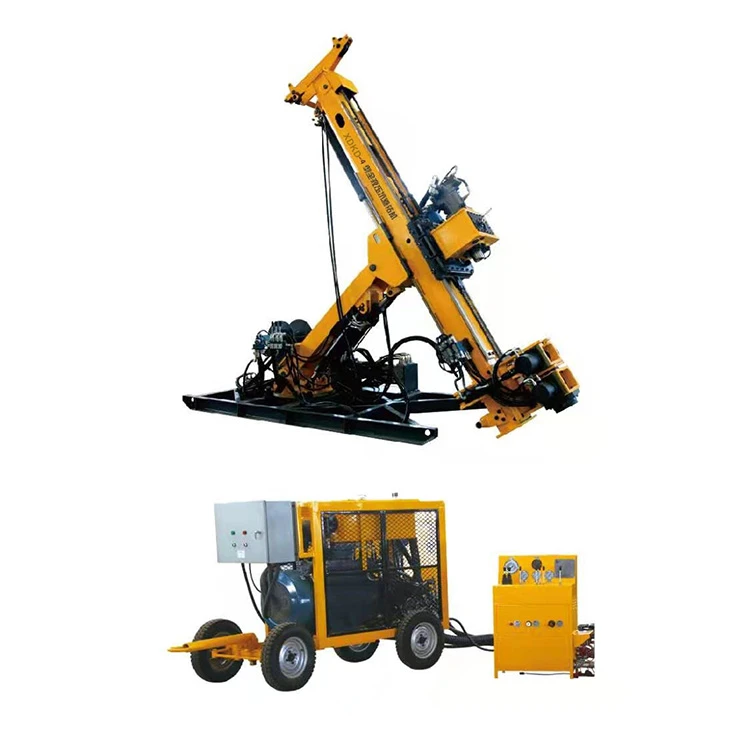

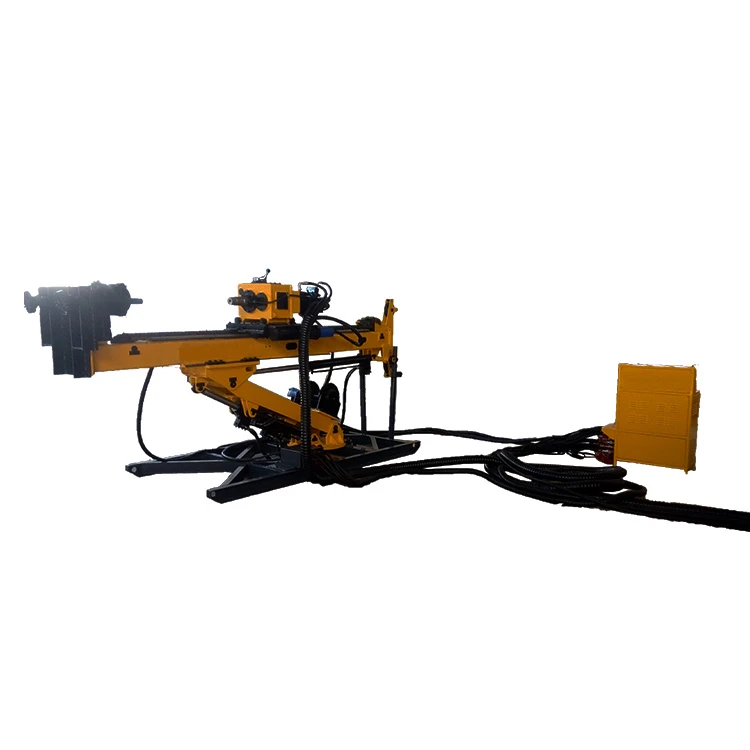

Equipamento de perfuração subterrânea totalmente hidráulico XDKD-4A

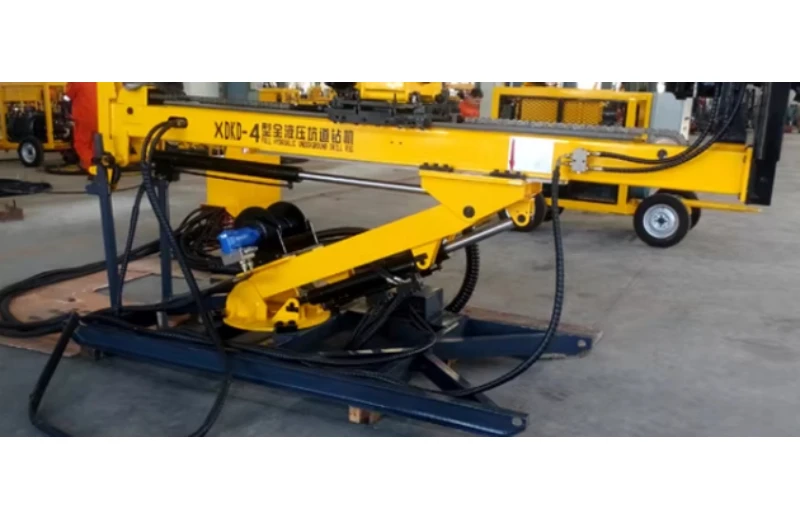

Máquina Principal

Consulte o diagrama a seguir para a seção principal da máquina. É composto por 5 seções: 1. Conjunto da braçadeira de pé, 2. Conjunto do mastro, 3. Estrutura da máquina, 4. Cabeça de perfuração, 9.Conjunto da barra de suporte.

Instruções para a máquina principal:

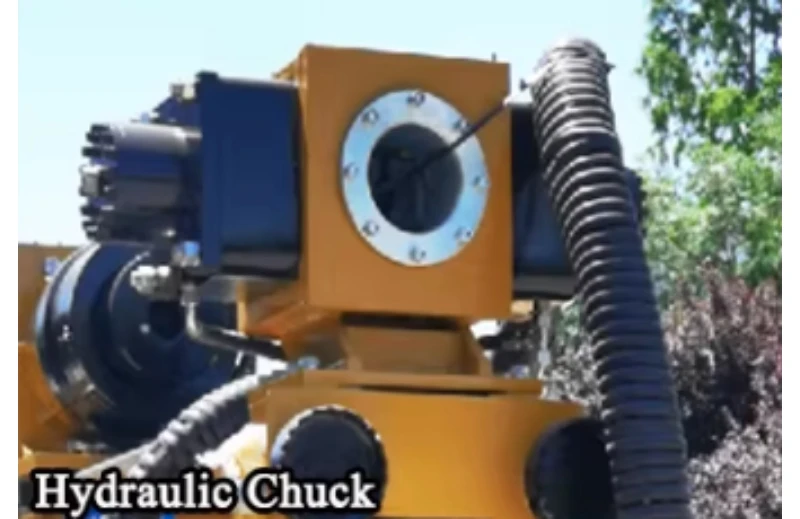

1. Braçadeira de pé

Está na estrutura de fixação ou liberação do mandril hidráulico com dois cilindros empurrando a luva cônica. Tem a função de: ① Para trabalhar em conjunto com a cabeça de perfuração, a braçadeira pode segurar a haste para fazer e quebrar. ② Existe um centralizador para controlar a haste pela sua confiabilidade para garantir a perfuração do poço.

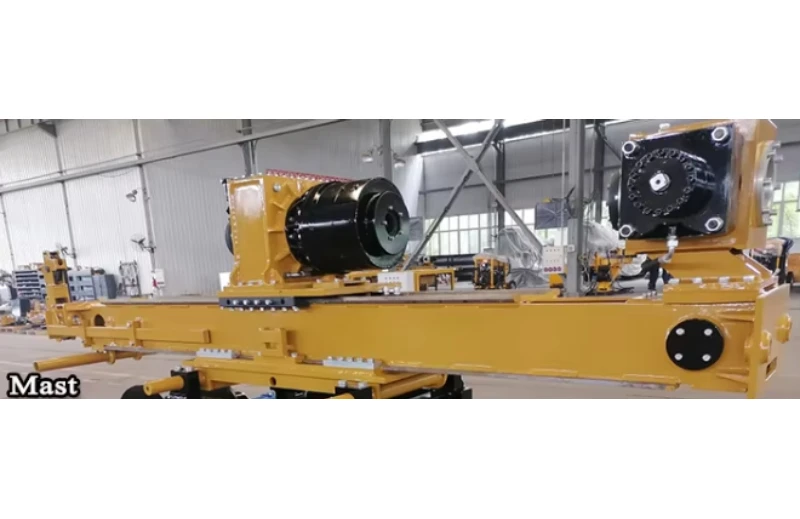

2. Montagem do mastro

O mastro é uma estrutura retangular tipo caixa cujo interior possui um cilindro de óleo. Possui roda de corrente e corrente na frente e atrás. A braçadeira está instalada na parte frontal do mastro. A corrente é o sistema de transmissão-mecanismo de multiplicação composto por cilindro, correntes e rodas dentadas. Existem guias planas no mastro e braçadeiras instaladas na frente do mastro. As guias podem fazer o movimento da cabeça da broca com estabilidade.

3. Estrutura da máquina

É composto por um braço oscilante e uma base. Está na estrutura triangular mais estável com instalação de estrutura de cilindros hidráulicos duplos. O braço oscilante é controlado por cilindros hidráulicos para seu movimento (na direção vertical), e é controlado e operado manualmente para seu movimento horizontal, ou seja, liberando as quatro placas de pressão (não é permitido removê-las) e fixadas ou compactadas firmemente após seu devido ajuste.

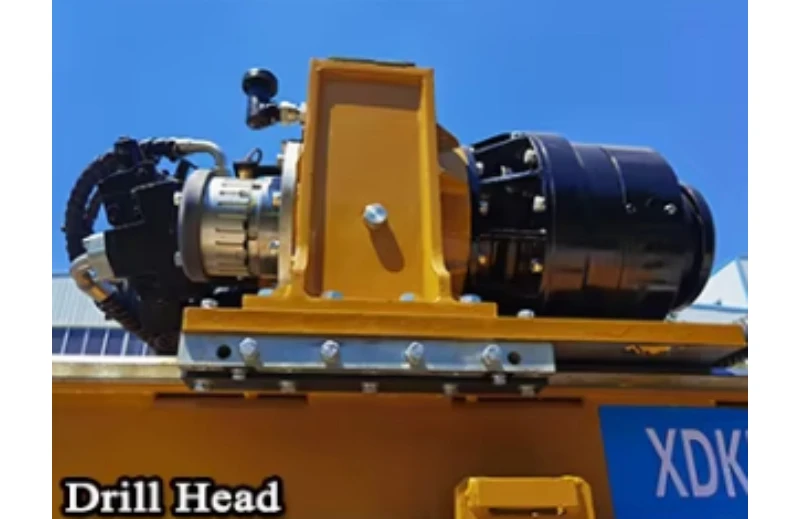

4. Cabeça de perfuração

É acionado por motores hidráulicos e controlado hidraulicamente por sua velocidade de rotação em estrutura mecânica de acionamento superior de dois turnos. Tem a função de ajuste da velocidade do motor, trabalhando em conjunto com a pinça de pé para confecção e quebra ou aperto da haste de perfuração. Um dispositivo de velocidade instalado na base da cabeça de perfuração para fácil ajuste de velocidade. A extensão ou retração da barra do pistão do cilindro no mastro é acionada por corrente para seu movimento para frente ou para trás da cabeça de perfuração.

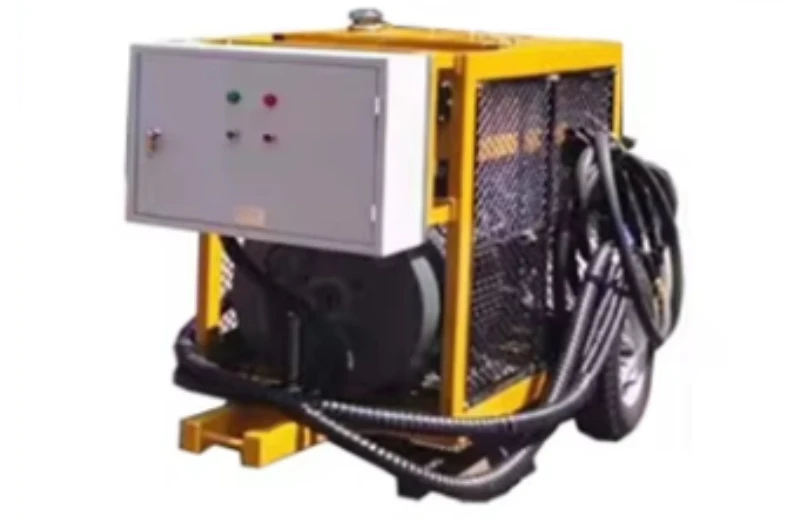

Central Elétrica

Consulte o diagrama a seguir para a seção da unidade de energia. A unidade de potência consiste em duas seções: 7. Conjunto da unidade de potência 8. Conjunto de potência

Consulte as instruções para a unidade de energia conforme abaixo:

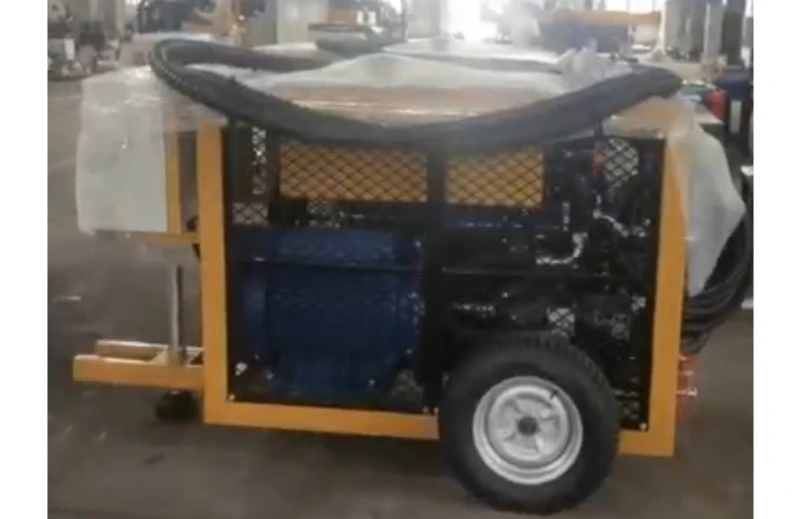

7. Montagem da Central Elétrica

É composto por quatro pneus e quadro com organização de direção

8. Conjunto de energia

O conjunto de potência consiste em bomba tripla hidráulica conectada diretamente, bomba dianteira, bomba intermediária e bomba traseira. A bomba frontal fornece líquido hidráulico ao motor da cabeça de perfuração e ao dispositivo auxiliar e de ajuste de velocidade do motor para fornecer óleo pressurizado para rotação do motor e elevação do guincho auxiliar. A bomba intermediária fornece óleo sob pressão ao cilindro de alimentação para sua alimentação rápida, ao grampo de pé, ao misturador, ao cilindro de giro e ao cilindro de movimento do mastro. A bomba traseira fornece óleo sob pressão ao cilindro de alimentação para sua operação de alimentação.

Outras peças

5. Sistema Hidráulico; 6. Painel de controle; 10. Bomba de lama; 11. Sistema Elétrico etc.

Instruções para outras peças:

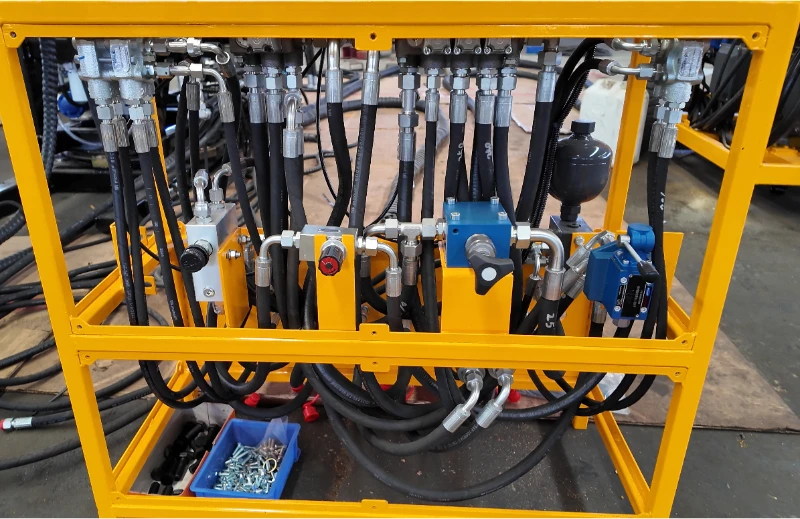

5. Sistema Hidráulico

Adotou marcas famosas de componentes hidráulicos fabricados na China para formar um sistema operacional para controlar cada componente hidráulico para sua ação operacional. Nos documentos, o sistema hidráulico consiste em esquema hidráulico e disposição de tubulações.

Adotando o sistema hidráulico avançado de controle proporcional e sensível à carga no projeto da plataforma de perfuração subterrânea totalmente hidráulica XDKD-4 A. Com feedback do sistema sensível à carga do sistema hidráulico, o deslocamento da bomba pode ser ajustado para o melhor estado.

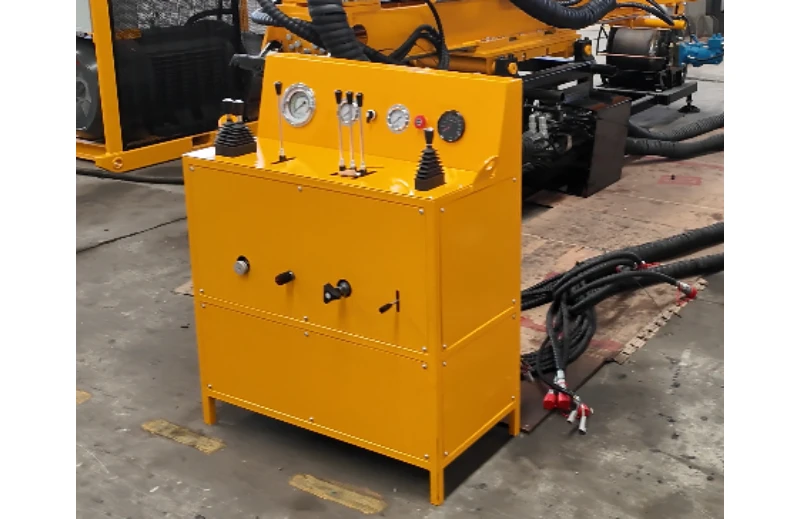

10. Painel de controle

Consiste em instrumento de posição, dispositivo de indicação, válvula de controle hidráulico e válvula de controle. Eles são usados para monitoramento e controle do sistema hidráulico.

10. Bomba de lama

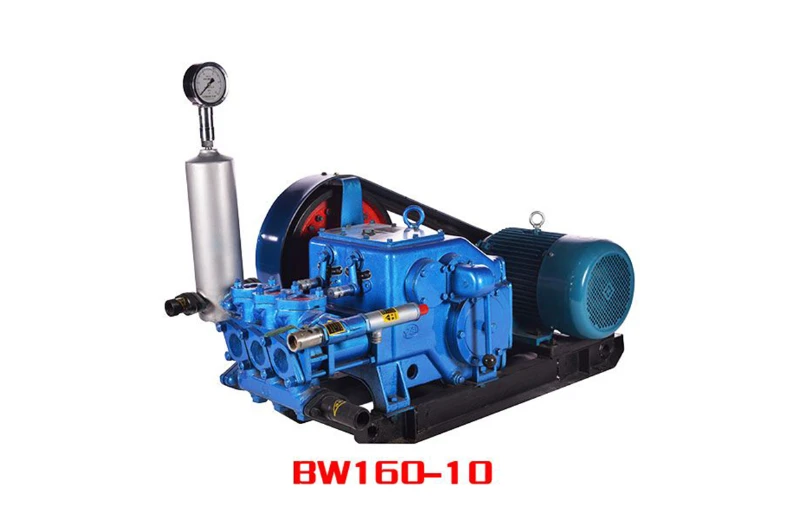

A seção da bomba de lama é uma bomba de lama no modelo BW-160 acionada por motor elétrico. É o principal equipamento corolário da plataforma.

Os principais equipamentos corolários e componentes hidráulicos são marcas famosas fabricadas na China com serviço garantido e fornecimento de peças de reposição.
