Módulo Esquema

Detalhes e pontos-chave técnicos

Problemas resolvidos e vantagens

1. Seleção de Equipamentos

Adote equipamento de perfuração de núcleo sobre esteiras totalmente hidráulico (por exemplo, XDX-6).

Parâmetros principais:

– Profundidade de perfuração: Até 2.000 m com hastes de perfuração BQ

– Torque do cabeçote motorizado: 1978–865 Nm (marcha baixa)

– Força de elevação: 240 kN
– Força de alimentação: 120 kN

O chassi da esteira permite a realocação em terrenos complexos, como montanhas e colinas.

O acionamento totalmente hidráulico realiza regulação de velocidade contínua e controle preciso da pressão de alimentação.

2. Tecnologia de perfuração de núcleo

Tecnologia de testemunhagem fixa:

1. O cilindro central é instalado dentro da haste de perfuração. Quando cheio, não é necessário acionar a haste; o cilindro do núcleo é içado até a superfície por meio de um guincho de cabo para extração do núcleo e, em seguida, baixado de volta ao fundo para perfuração contínua.

2. Equipado com guincho auxiliar (velocidade do cabo de até 130 m/min) para pesca com cabo.

1. Reduza a frequência de disparo: tropeçar em buracos profundos leva horas; A perfuração wireline economiza enorme tempo auxiliar, melhorando a eficiência geral em mais de 30%.

2. Proteja a integridade do núcleo: Minimize a perturbação do núcleo durante o disparo, alcançando uma taxa de recuperação do núcleo acima de 95%.

3. Procedimento Operacional

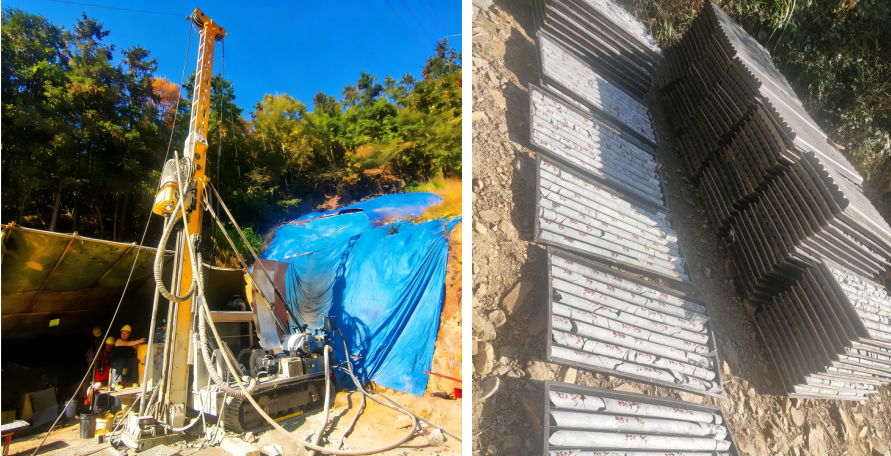

① Posicionamento da plataforma: Autopropelido até o local do furo, nivelado com estabilizadores hidráulicos, ajuste o ângulo de perfuração (0–90°).

② Perfuração piloto: Use uma ferramenta convencional de tubo único para fazer o furo piloto e instalar o revestimento.

③ Perfuração wireline: Mude para ferramentas de testemunhagem wireline, defina parâmetros de pressão constante (ajuste WOB e RPM com base na litologia), perfure continuamente até o final de uma execução.

④ Recuperação do núcleo: Abaixe a ferramenta de pesca por meio do guincho, pegue e ice o barrilete, retire os núcleos, numere-os e encaixote-os.

⑤ Repita ③–④ até atingir a profundidade final de 2.000 m.

⑥ Conclusão do furo: perfilagem geofísica opcional, rejuntamento e vedação.

O sistema de perfuração de pressão constante suporta ajuste automático/manual da pressão da broca, aumentando a eficiência e prolongando a vida útil da broca.

Exibição dinâmica de parâmetros para monitoramento em tempo real da velocidade de rotação, temperatura do óleo, pressão da bomba, profundidade de perfuração, etc.

4. Controle de qualidade

– Configuração da haste de perfuração: Selecione a série de haste de perfuração adequada de acordo com a profundidade; Hastes de perfuração BQ (φ56) para 2.000 m.
– Proteção da parede: Fluido de perfuração de alta qualidade, revestimento se necessário.

– Manuseio dos machos: Coloque os machos nas caixas de machos em sequência, marque o número do furo, a execução, a profundidade e tire fotos para registros.
– Monitoramento de desvios: Meça a inclinação a cada 100 m e corrija em tempo hábil.

Garantir que a qualidade do núcleo atenda aos requisitos de perfilagem geológica e testes laboratoriais.

Tipo de solução

Objetivo Principal

Método de amostragem

Cenários Aplicáveis

Plataforma de perfuração totalmente hidráulica (esta solução)

Perfuração geológica profunda

Núcleo (coluna intacta)

Levantamento detalhado de minerais, pesquisa geológica, prospecção profunda

Equipamento de perfuração RC sobre esteiras

Amostragem geoquímica rápida

Estacas

Reconhecimento regional, controle de nível

Equipamento de perfuração sobre esteiras DTH

Perfuração de desmonte

Sem amostragem

Mineração a céu aberto

Equipamento de perfuração pneumático portátil DTH

Construção de furo de parafuso

Sem amostragem

Estabilização de taludes
