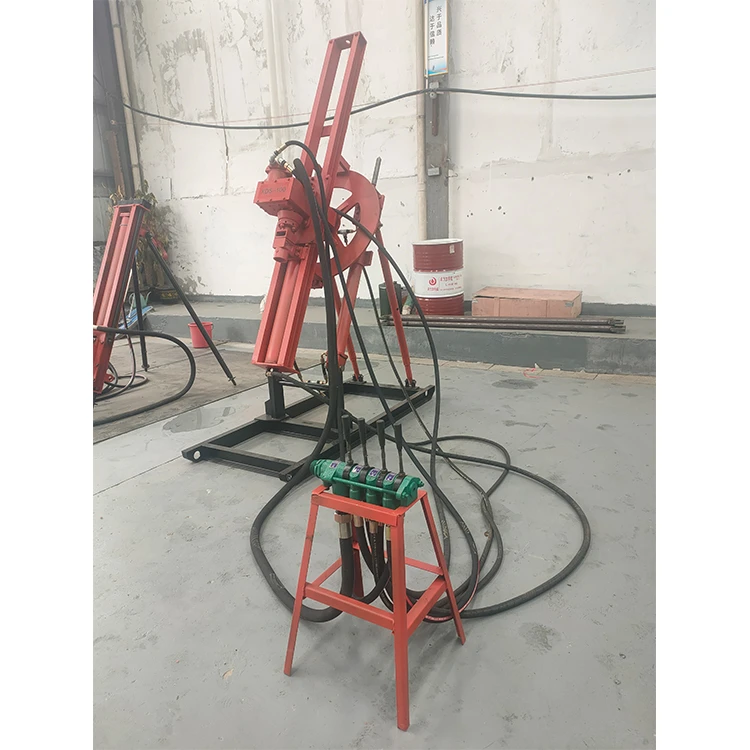

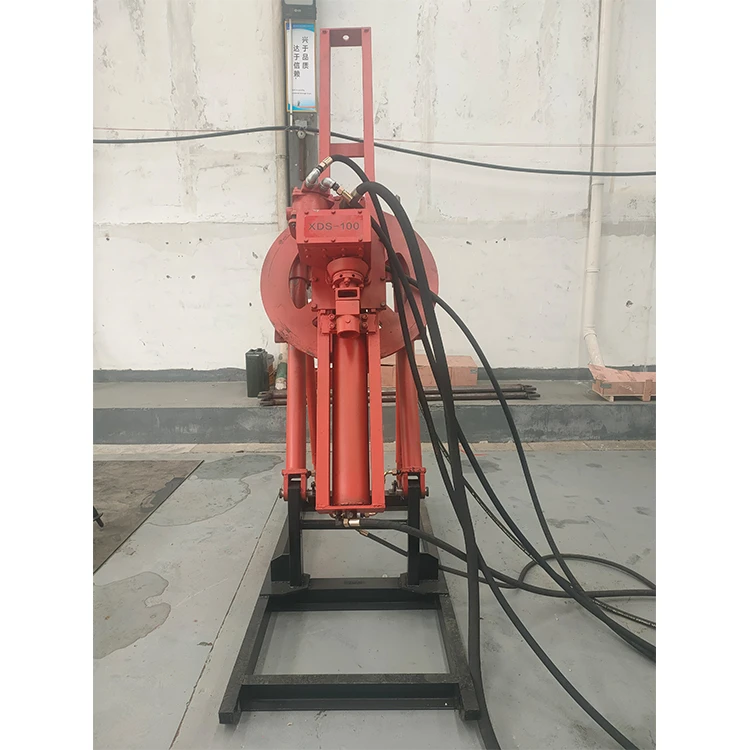

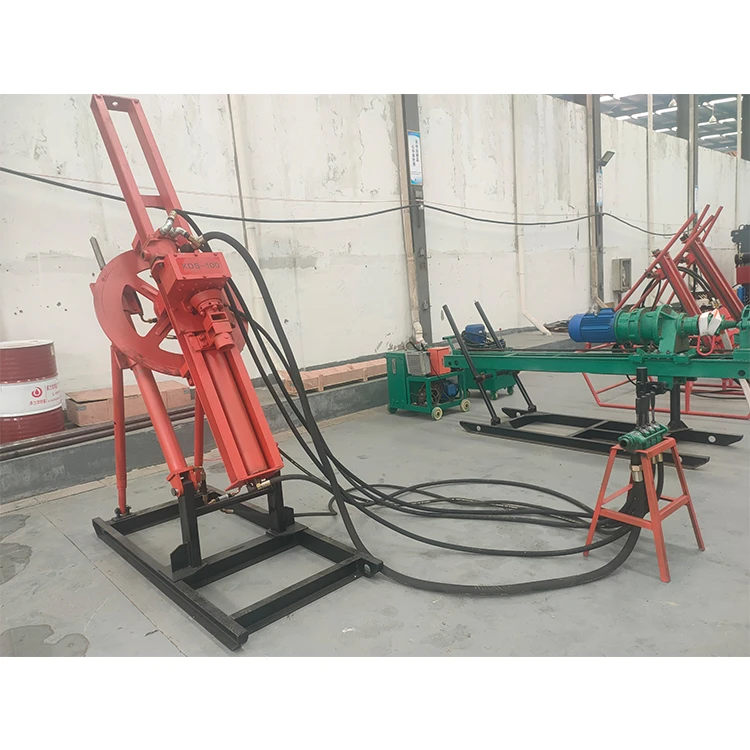

Plataforma de perfuração DTH de túnel tipo disco XDS-100

A sonda de perfuração DTH para túnel tipo disco XDS-100 é um equipamento de perfuração de rocha para furos de profundidade média alimentado por ar comprimido e óleo hidráulico. É usado principalmente para bielas em campos de mineração subterrânea para perfurar furos de explosão de média profundidade em forma de leque ou anel. Também pode ser usado para escavações de telhados em realces subterrâneos e suporte de chumbadores em estradas, bem como para furos de explosão semelhantes em projetos de alvenaria. O diâmetro de perfuração é de 80-130 mm e a profundidade de perfuração é superior a 25 metros.

Consulte agora Entre em contato conosco

Principais recursos Principais Parâmetros Técnicos Estrutura Os principais componentes são descritos a seguir

Principais características da plataforma de perfuração DTH de túnel tipo disco XDS-100

A máquina perfuradora de túneis tipo disco XDS-100 apresenta uma estrutura compacta, operação simples, velocidade de perfuração rápida, alta eficiência, facilidade de desmontagem e portabilidade.

Principais Parâmetros Técnicos

Modelo	XDS100
Diâmetro do furo	80-130 mm
Dureza da rocha	≥20
Profundidade do furo	≥25m
Velocidade rotativa	110-160 rpm
Especificação da haste	50mm/60mm
Pressão de trabalho	0,5-0,7Mpa
Consumo de ar	13m³/min
Força de elevação	9600N
Potência do motor pneumático	4kW
Comprimento da haste	1025 mm
Peso	450kg
Dimensão	2230380550mm
Observação	pneumático
Compressor de ar de parafuso portátil	460CFM, 10bar para 1 conjunto de trabalho XDQ100
Ângulo de Perfuração	0-360°

Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!

Estrutura

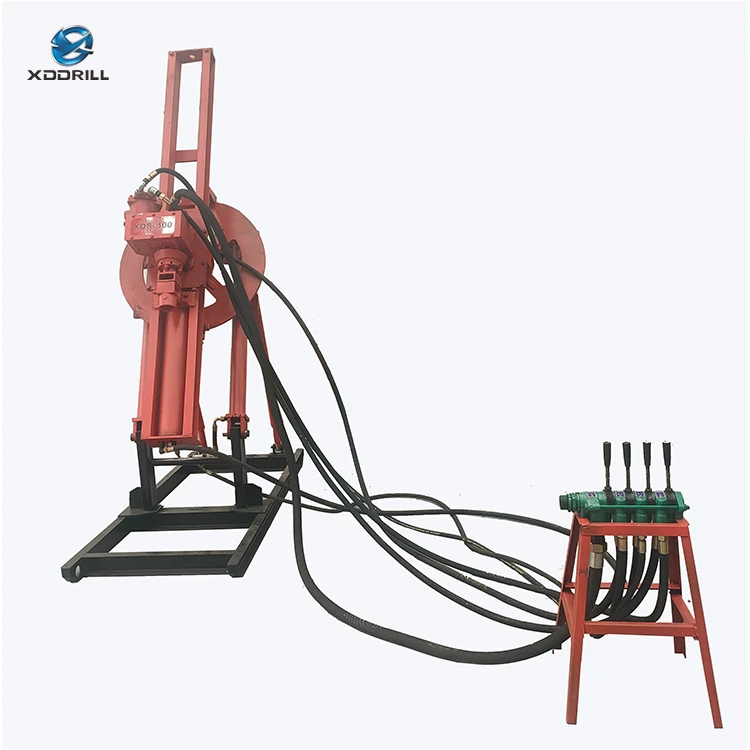

Os componentes da plataforma de perfuração DTH de túnel tipo disco XDS-100: 1. Console de controle, 2.Conjunto da cabeça de alimentação, 3.Conjunto do mastro, 4.Mangueira de conexão,5. Disco (5 partes)

Os principais componentes são descritos a seguir

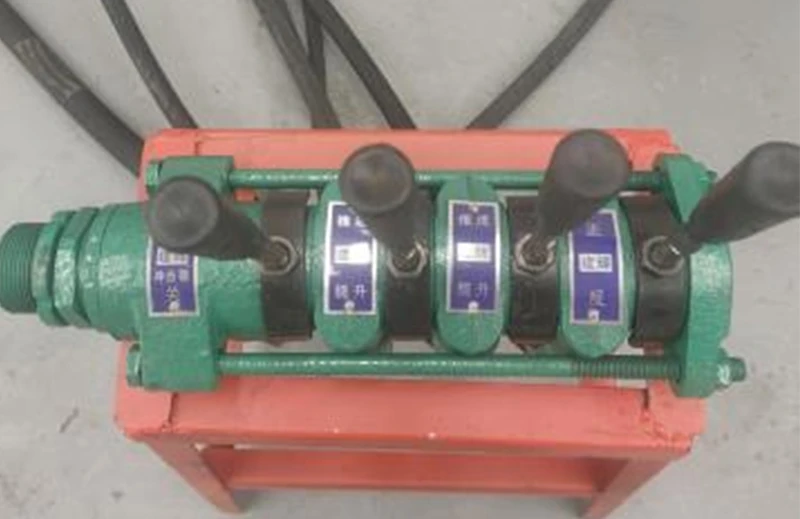

Console de controle

Consiste em válvula de controle e estrutura. A estrutura é simples e fácil de mover.

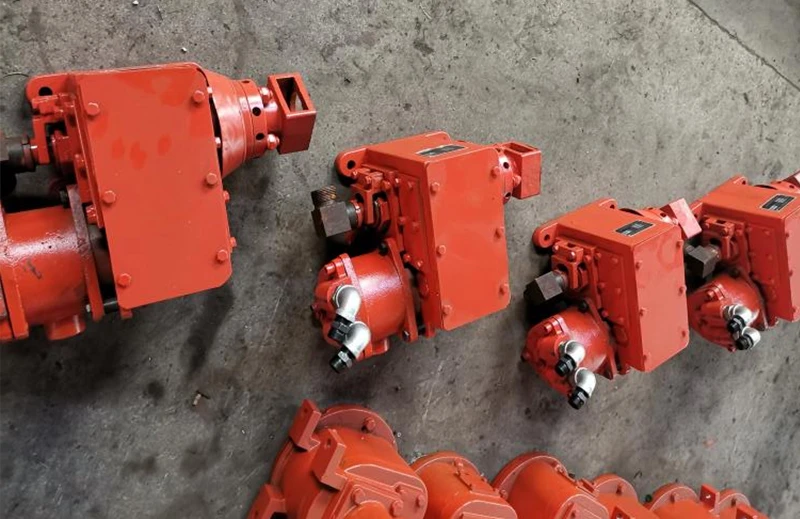

Conjunto de cabeçote motorizado

Consiste em motor pneumático de 3kw ou 4kw, redutor e caixa de transmissão. Possui forte potência e alta eficiência.Precauções: A caixa precisa ser preenchida com manteiga antes do uso, caso contrário reduzirá a vida útil do equipamento.

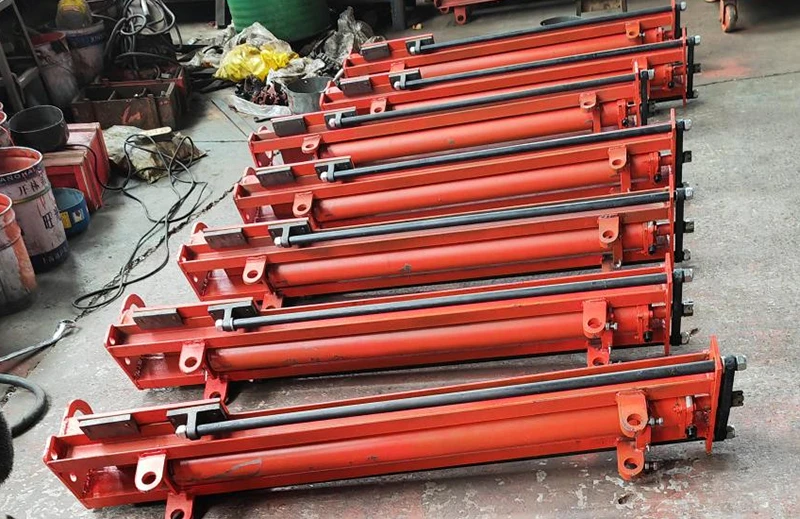

Montagem do mastro

Consiste em mastro e cilindro de ar. O mastro é feito de aço soldado de alta resistência, com peso leve e alta resistência. Precauções: Ao usar por um longo período e encontrar vazamento de ar do cilindro, substitua o anel de vedação na cabeça do cilindro na extremidade do cilindro a tempo e verifique se o copo do pistão na haste branca está danificado pelo caminho.

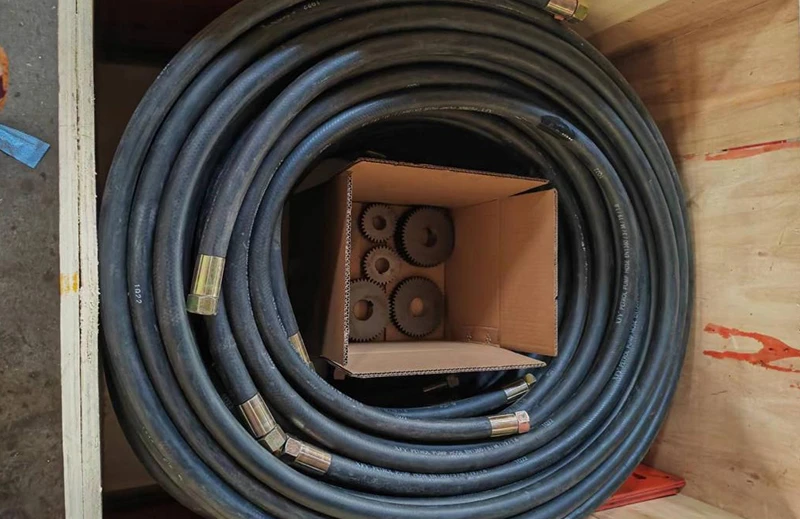

Mangueira de conexão

Utilizando borracha de alta densidade e alta resistência, possui excelente flexibilidade e é altamente resistente ao desgaste. As juntas estão firmemente conectadas aos tubos e apresentam desempenho estável.

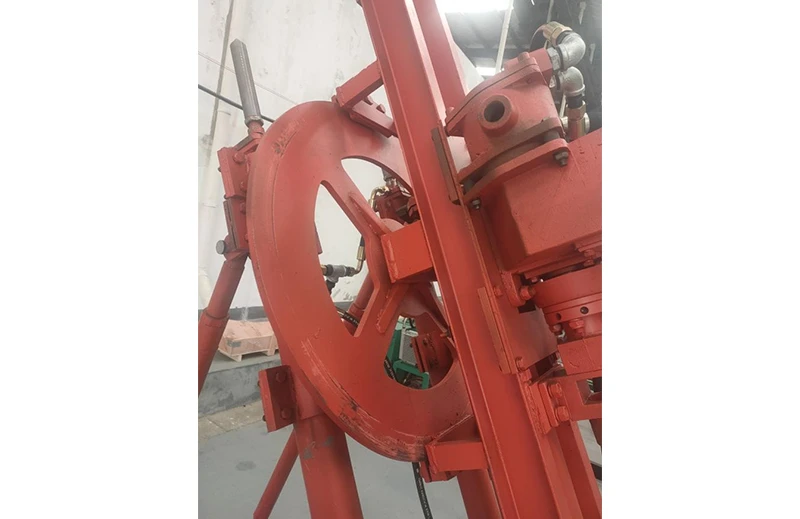

Disco

Utilizando aço de alta qualidade, é resistente e confiável, permitindo que a furadeira perfure em todas as direções. Isso atende às necessidades dos clientes e aumenta a eficiência do trabalho.
