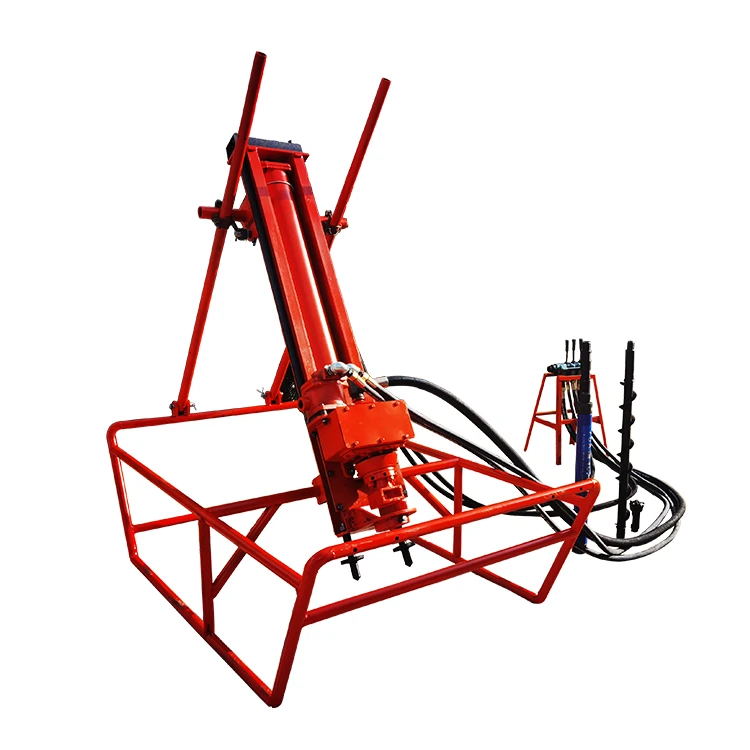

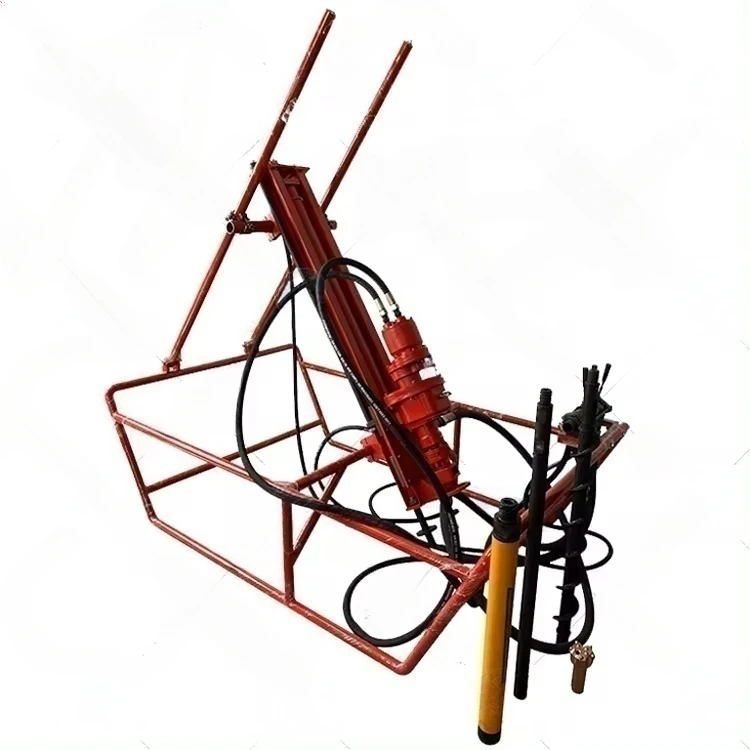

XDQ-70 (100) Equipamento de perfuração pneumática DTH

XDQ-70 (100) Plataforma de perfuração pneumática DTH

A perfuratriz penumática DTH da série Xingda XDQ é amplamente aplicada em estradas, defesa nacional, conservação de água, perfuração de pequenos furos em minas a céu aberto, projetos de proteção de encostas, etc. É especialmente útil para áreas acidentadas e acidentadas onde outras perfuratrizes DTH não podem funcionar normalmente.

Dureza da rocha	≥20	≥20
Pressão de trabalho	0,5~0,7Mpa	0,5-0,7Mpa
Comprimento da haste	1025 mm	1025 mm

Consulte agora Entre em contato conosco

Principais recursos Principais Parâmetros Técnicos Estrutura Os principais componentes são descritos a seguir

Principais características da plataforma de perfuração pneumática DTH XDQ-70(100)

A perfuratriz submersível pneumática da série XDQ apresenta uma estrutura compacta, operação simples, velocidade de perfuração rápida, alta eficiência, facilidade de desmontagem e portabilidade.

Principais Parâmetros Técnicos

Modelo	XDQ70	XDQ100
Diâmetro do furo	50~90mm	80-130 mm
Dureza da rocha	≥20	≥20
Profundidade do furo	≥15m	≥25m
Velocidade rotativa	110r/min	110-160 rpm
Especificação da haste	42mm	50mm/60mm
Pressão de trabalho	0,5~0,7Mpa	0,5-0,7Mpa
Consumo de ar	7m³/min	13m³/min
Força de elevação	3600N	9600N
Potência do motor pneumático	3kW	4kW
Comprimento da haste	1025 mm	1025 mm
Peso	150kg	450kg
Dimensão	1740260420mm	2230380550mm
Observação	pneumático	pneumático
Compressor de ar de parafuso portátil	550CFM, 15bar para 2 conjuntos de trabalho XDQ70	460CFM, 10bar para 1 conjunto de trabalho XDQ100

Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!

Estrutura

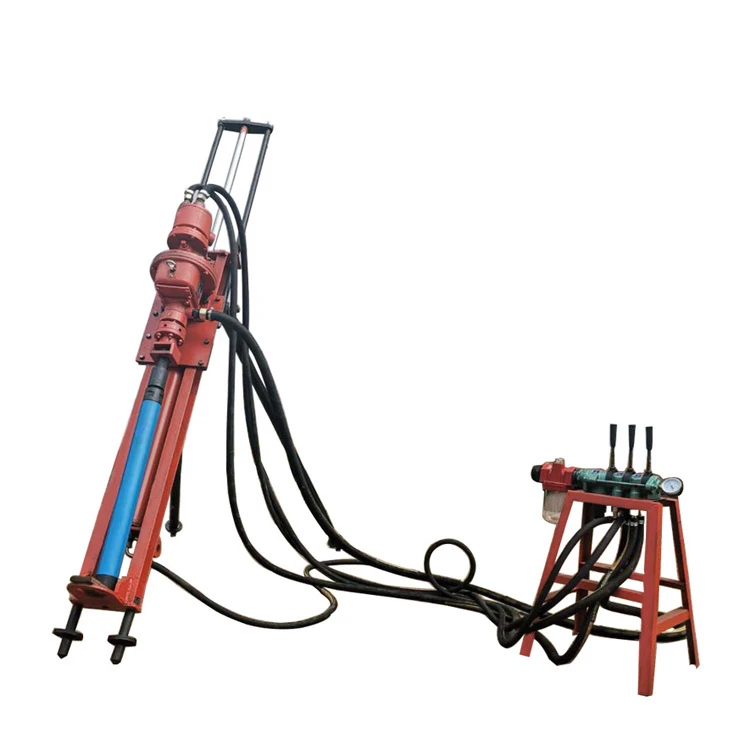

Os componentes da plataforma de perfuração pneumática DTH XDQ-70(100) : 1. Console de controle, 2. Conjunto do cabeçote motorizado, 3. Conjunto do mastro, 4. Mangueira de conexão (4 peças)

Os principais componentes são descritos a seguir

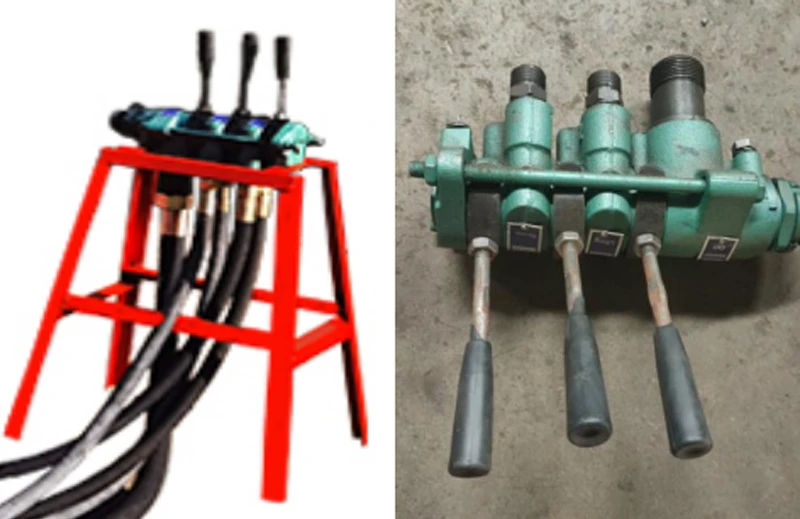

Console de controle

Consiste em válvula de controle e estrutura. A estrutura é simples e fácil de mover.

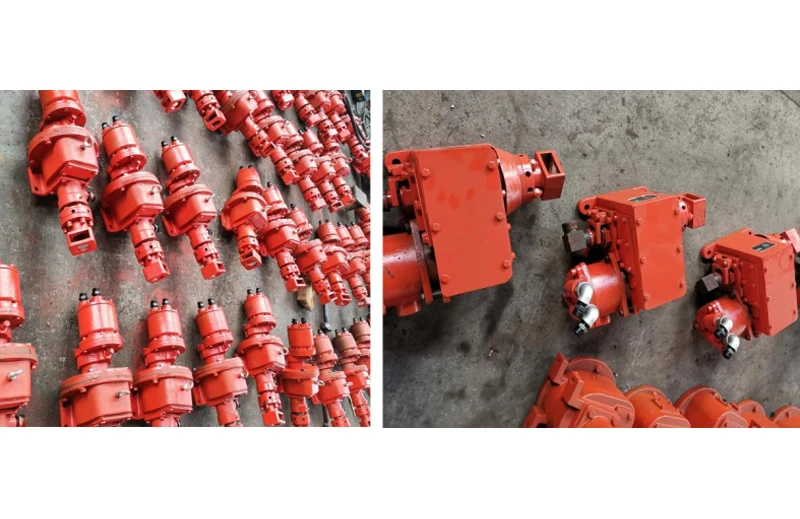

Conjunto de cabeçote motorizado

Consiste em motor pneumático de 3kw ou 4kw, redutor e caixa de transmissão. Possui forte potência e alta eficiência.Precauções: A caixa precisa ser preenchida com manteiga antes do uso, caso contrário reduzirá a vida útil do equipamento.

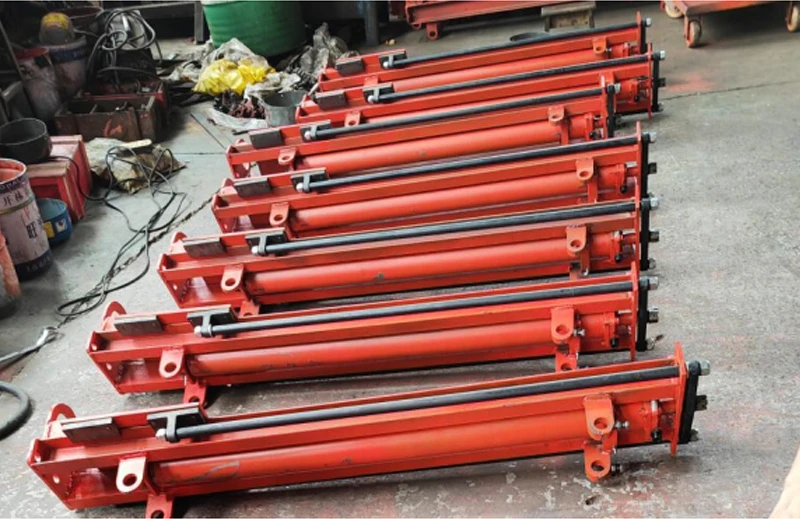

Montagem do mastro

Consiste em mastro e cilindro de ar. O mastro é feito de aço soldado de alta resistência, com peso leve e alta resistência. Precauções: Ao usar por um longo período e encontrar vazamento de ar do cilindro, substitua o anel de vedação na cabeça do cilindro na extremidade do cilindro a tempo e verifique se o copo do pistão na haste branca está danificado pelo caminho.

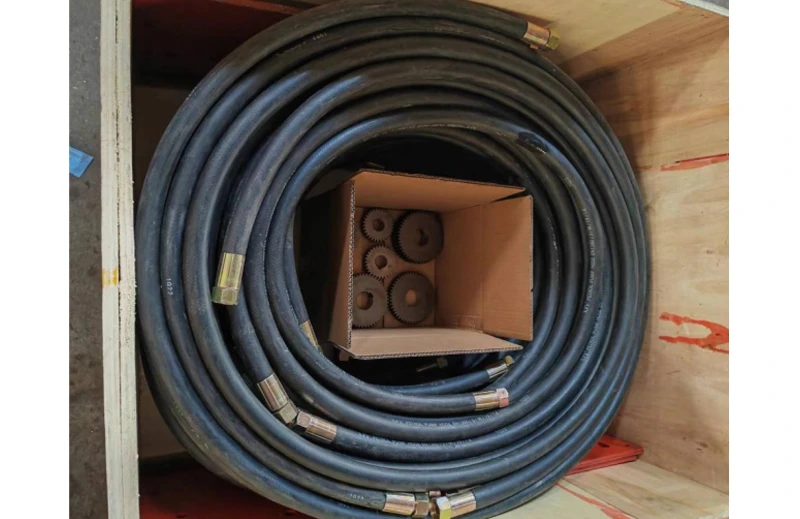

Mangueira de conexão

Utilizando borracha de alta densidade e alta resistência, possui excelente flexibilidade e é altamente resistente ao desgaste. As juntas estão firmemente conectadas aos tubos e apresentam desempenho estável.

XDQ70 inclui 1pcs mangueira de 25mm, 2pcs mangueira de 19mm, 2pcs mangueira de 13mm

XDQ100 inclui 1pcs mangueira de 38mm, 4pcs mangueira de 19mm
