XDH-110 (150) Plataforma de perfuração hidráulica portátil DTH

A perfuratriz hidráulica DTH XDH-110(150) é amplamente aplicada em estradas, defesa nacional, conservação de água, perfuração de pequenos furos em minas a céu aberto, projetos de proteção de encostas, etc. É especialmente útil para áreas acidentadas e acidentadas onde outras perfuratrizes DTH não podem funcionar normalmente. Com estrutura compacta, fácil operação, perfuração rápida, alta eficiência, fácil de desmontar e transportar.

Consumo de ar(m³)	5-17m/min
Diâmetro do furo	76-150mm
Martelo DTH	Martelo 70/90/110mm

Consulte agora Entre em contato conosco

Principais recursos Principais Parâmetros Técnicos Estrutura Os principais componentes são descritos a seguir

Principais características da plataforma de perfuração hidráulica portátil XDH-110 DTH

Anfitrião leve, apenas 160kg, duas pessoas podem movê-lo.

A plataforma possui grande torque de 980KN.

A velocidade de carga e descarga do tubo de perfuração é controlável e a segurança é alta.

Adote sistema hidráulico 14Mpa, saída estável e confiável.

Controles deslizantes de nylon são usados para fácil substituição.

Principais Parâmetros Técnicos

Modelo	XDH-110(Tipo de motor)	XDH-150 (tipo de motor)
Consumo de ar(m³)	5-17m/min	5-17m/min
Diâmetro do furo	76-150mm	76-150mm
Martelo DTH	Martelo 70/90/110mm	Martelo 70/90/110mm
Profundidade de perfuração	10-40m	10-60m
Especificação do tubo de perfuração	60*1000mm	60*1000mm
Torque máximo	980N·m	1500N·m
Curso máximo	1200mm	1200mm
Força de elevação	25kN	25kN
Força de alimentação	25kN	25kN
Pressão máxima	12mpa	14mpa
Poder	7kW	11kW
Peso	320kg	350KG
Velocidade de rotação	0-80 rpm	0-80 rpm
Ângulo de perfuração	10°-90°	10°-90°

Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!

Estrutura

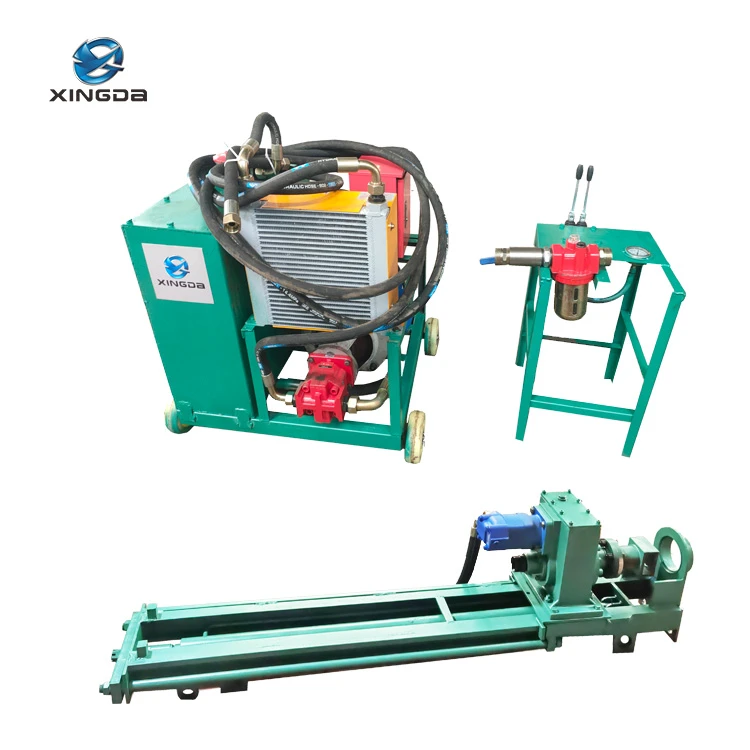

Os componentes da plataforma de perfuração hidráulica portátil XDH-110 (150): 1. Console de controle, 2. Conjunto da cabeça de força, 3. Conjunto do mastro, 4. Estação de bombeamento, 5. Mangueira de conexão (5 peças)

Os principais componentes são descritos a seguir

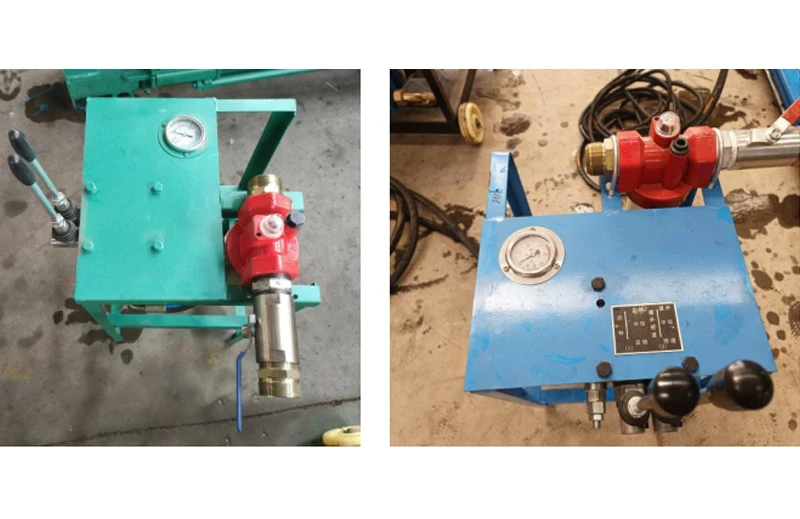

Console de controle

O console de controle é o dispositivo de controle da plataforma de perfuração. É composto por uma válvula de controle, uma estrutura, um gerador de névoa de óleo, um manômetro, etc. O gerador de névoa de óleo atomiza o óleo lubrificante e o injeta no sistema pneumático. Lubrifica as partes móveis, como válvulas solenóides e cilindros, para reduzir o atrito mecânico e prolongar a vida útil do equipamento. O console de controle possui uma estrutura simples e é fácil de operar e mover.

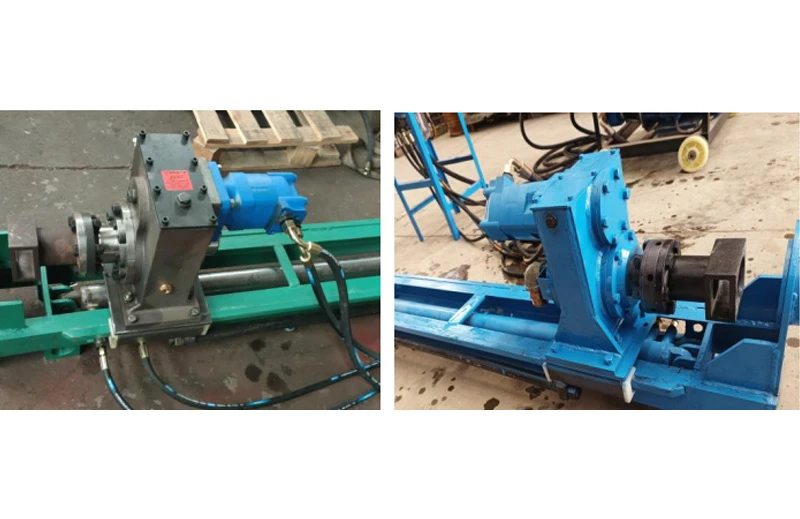

Conjunto de cabeçote motorizado

Consiste em motor pneumático de 3kw ou 4kw, redutor e caixa de transmissão. Possui forte potência e alta eficiência.Precauções: A caixa precisa ser preenchida com manteiga antes do uso, caso contrário reduzirá a vida útil do equipamento.

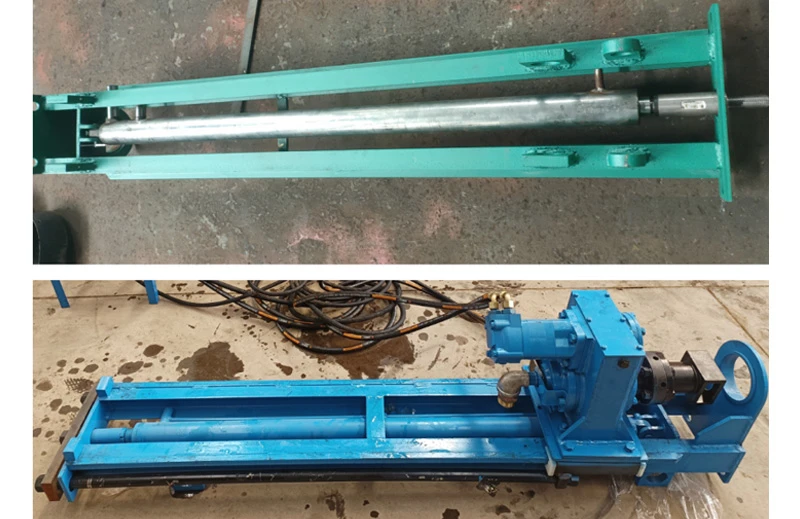

Montagem do mastro

Consiste em mastro e cilindro de ar. O mastro é feito de aço soldado de alta resistência, leve e de alta resistência. Precauções: Ao usar por um longo período e encontrar vazamento de ar do cilindro, substitua o anel de vedação na cabeça do cilindro na extremidade do cilindro a tempo e verifique se o copo do pistão na haste branca está danificado pelo caminho.

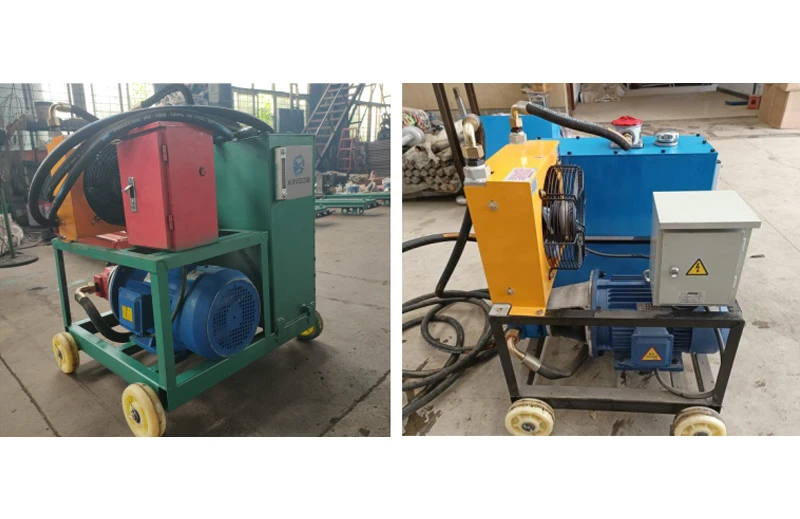

Estação de bombeamento

Esta estação de bombeamento consiste em um sistema de energia integrado e um tanque de óleo. O sistema de energia inclui componentes elétricos, radiadores, gabinetes elétricos, etc. O motor aciona a bomba de óleo para converter energia mecânica em energia hidráulica e, em seguida, aciona os elementos de atuação para operar.

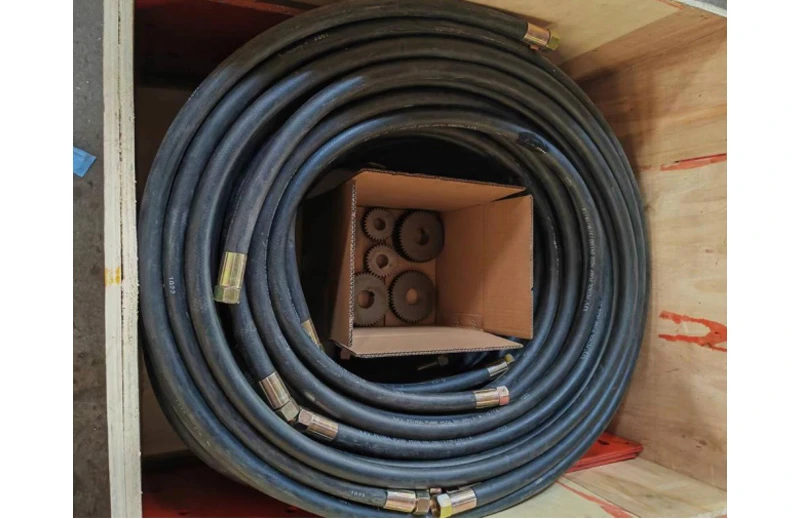

Mangueira de conexão

Utilizando borracha de alta densidade e alta resistência, possui excelente flexibilidade e é altamente resistente ao desgaste. As juntas estão firmemente conectadas aos tubos e apresentam desempenho estável.
