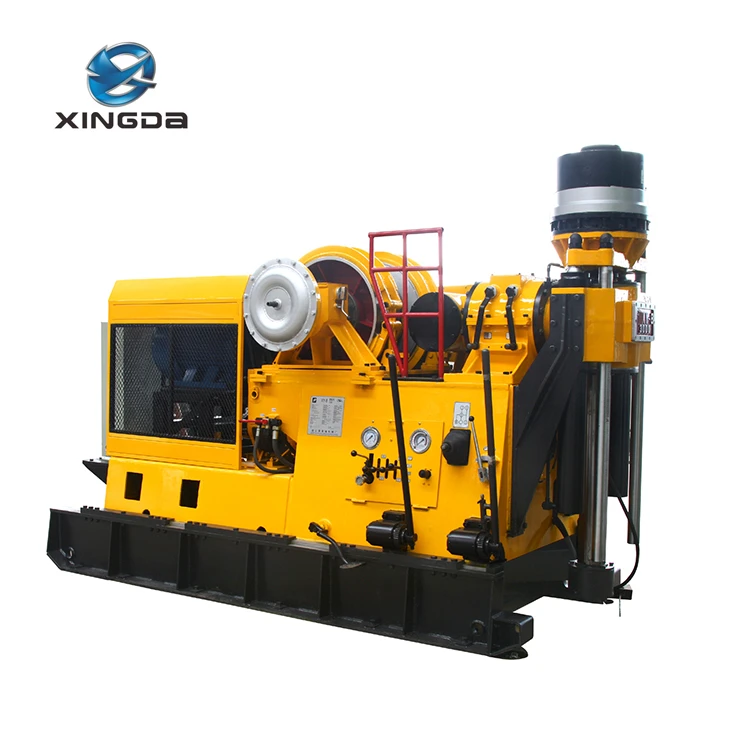

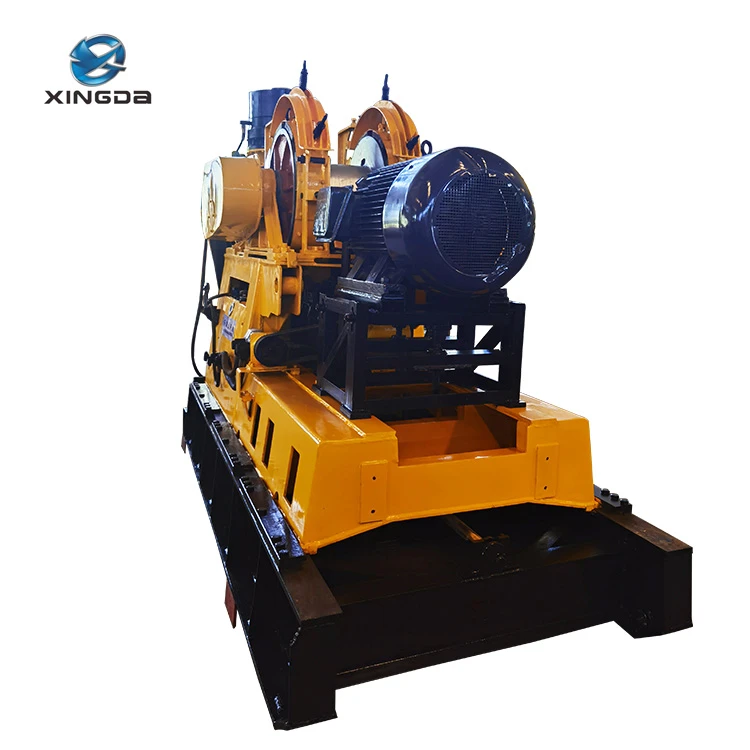

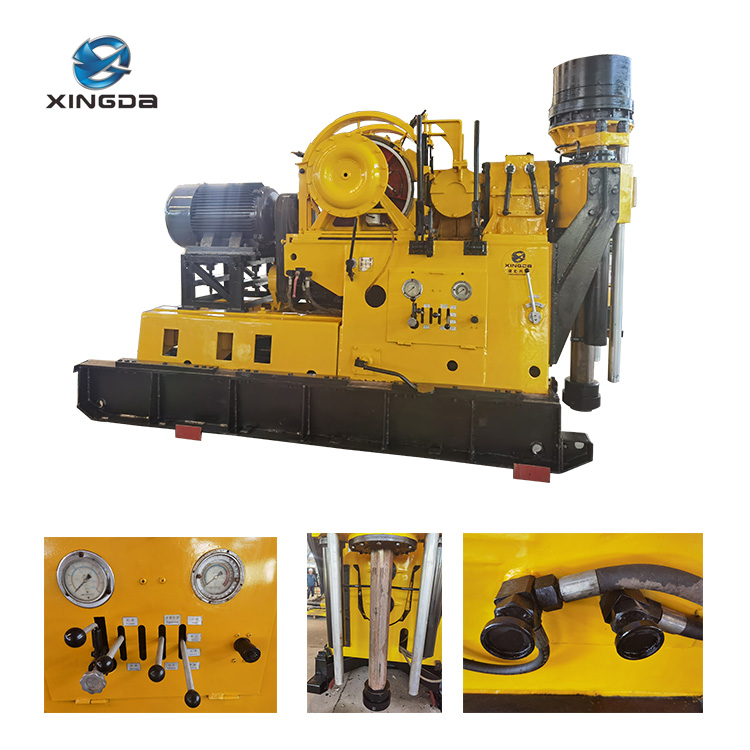

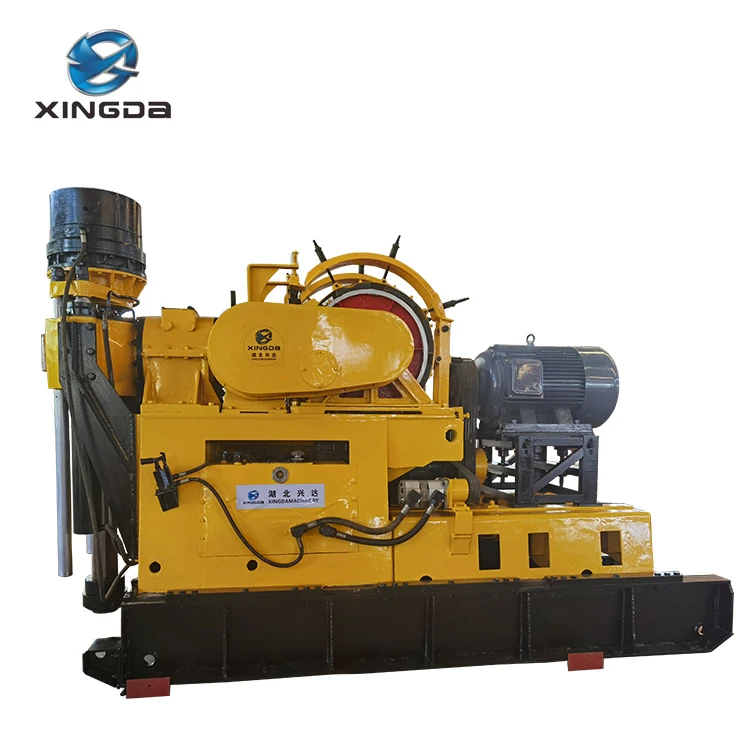

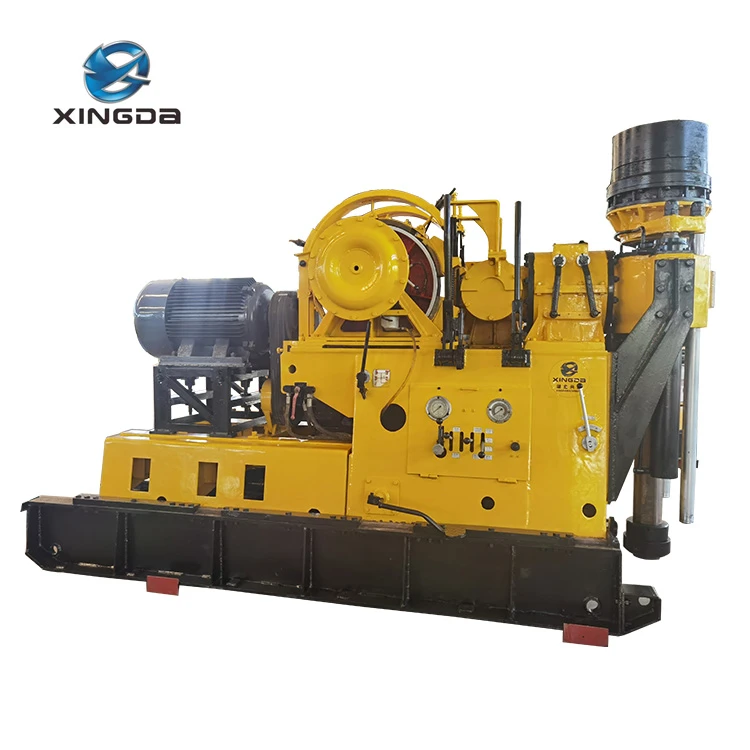

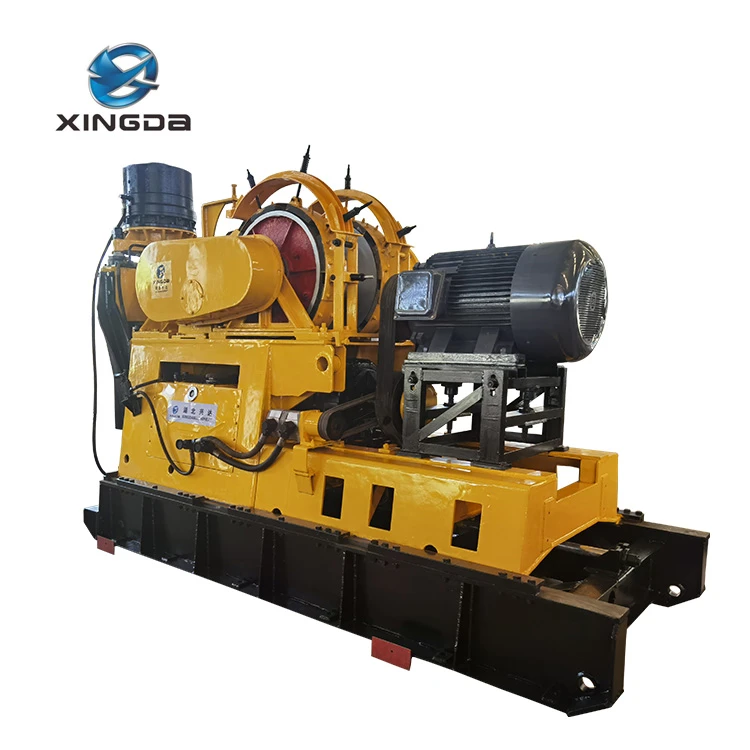

O tipo de equipamentos de perfuração de núcleo XY-8 e XY-8B são um tipo de equipamento de perfuração de núcleo para perfuração de furos de média e grande profundidade usando diamante e brocas com ponta de metal duro, com transmissão mecânica, rotação do fuso, alimentação hidráulica.
|
Conteúdo do tambor de enrolamento |
185m |
|
|
Máx. força de elevação |
125 kN |
|
|
Peso (sem unidade de potência) |
7900kg |
|
Características
O tipo de equipamento de perfuração de núcleo XY-8 e XY-8B é um tipo de equipamento de perfuração de núcleo para perfuração de furos de média e grande profundidade usando brocas com ponta de diamante e metal duro, com transmissão mecânica, rotação do fuso, alimentação hidráulica.

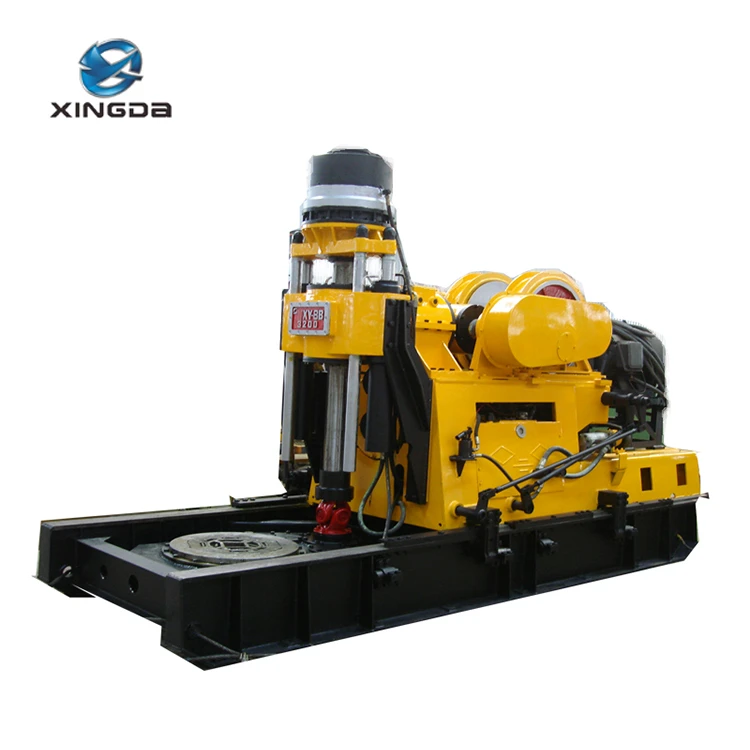

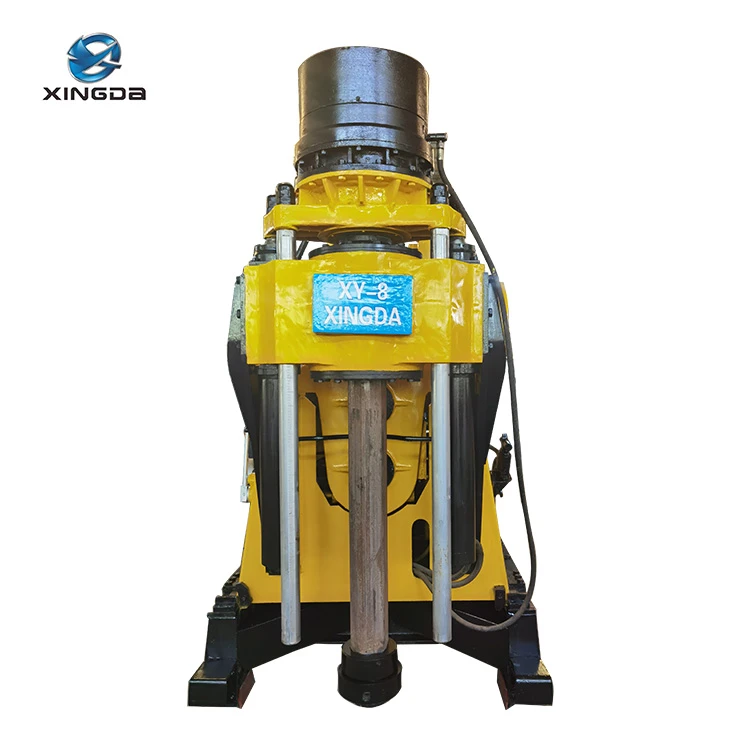

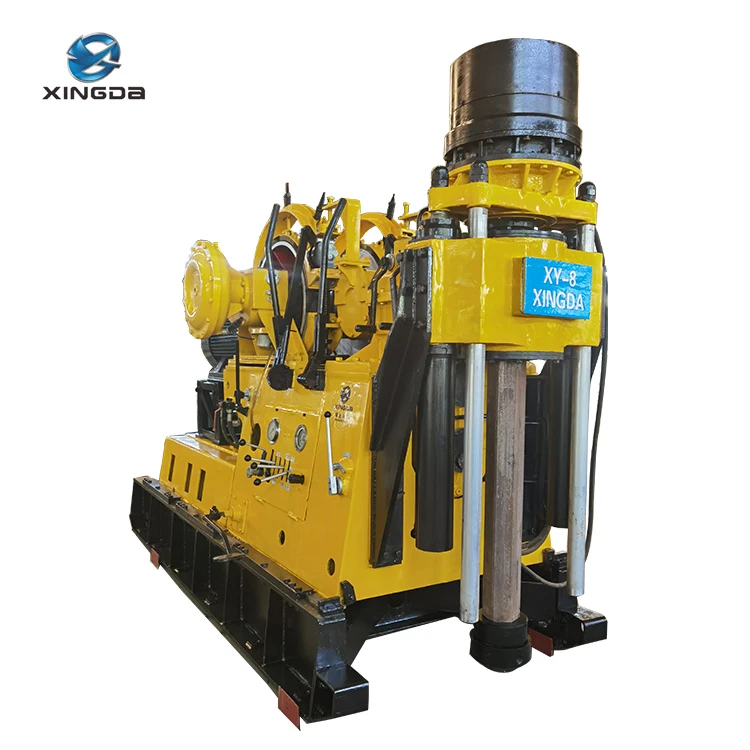

XY-8 é um tipo de equipamento de perfuração de fuso vertical e XY-8B é uma máquina de perfuração rotativa.
As sondas aplicam-se à prospecção de depósitos minerais sólidos metálicos e não metálicos; exploração e aproveitamento superficial de petróleo e gás natural; exploração de poços geotérmicos, ventilação e drenagem de minas e também construção de estacas básicas de grande diâmetro. Eles poderiam ser amplamente utilizados em geologia, metalurgia, carvão, hidrogeologia, poços hidrológicos e engenharia e outros campos industriais.

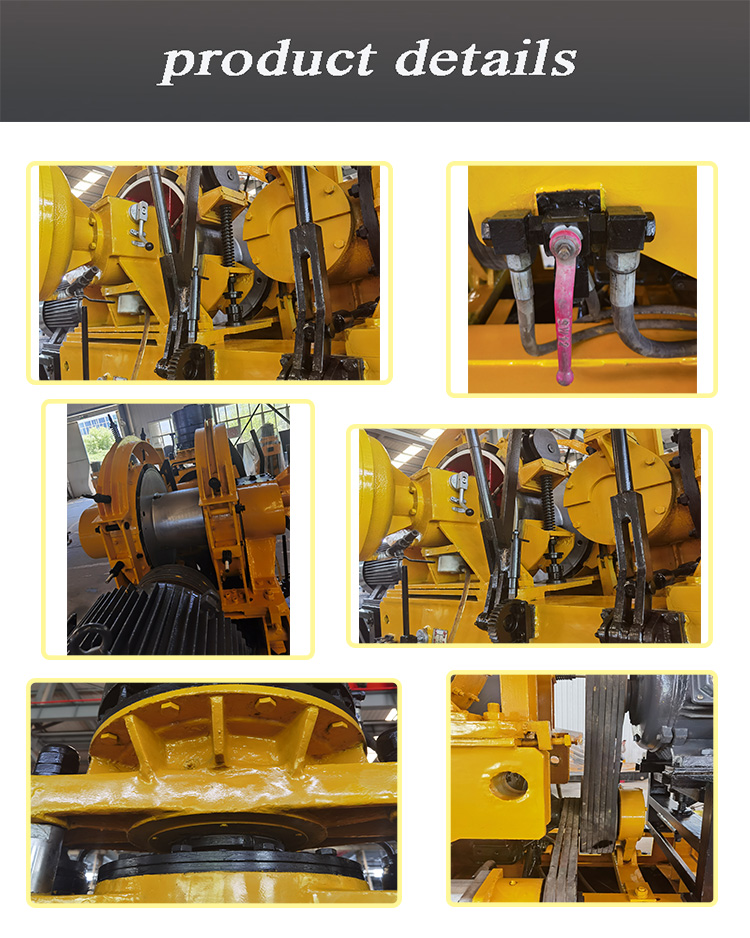

As perfuratrizes de núcleo XY-8 e XY-8B possuem características como: grande alcance e velocidades de perfuração razoáveis; grande capacidade da unidade de potência; grande torque de saída; talha em disposição horizontal; e as plataformas também estão equipadas com freio hidráulico. Também possuem enorme poder de elevação; frear com facilidade e rapidez; eles são fáceis e convenientes de operar, confiáveis e seguros. Existem dois tipos para sua seleção: o XY-8, um tipo de equipamento de perfuração de fuso vertical; e XY-8B, uma furadeira rotativa.
A XY-8 pode ser usada como perfuratriz tradicional de fuso vertical e a XY-8B pode ser usada como furadeira rotativa. Eles são os equipamentos de seleção prioritária e adequados para perfuração de furos de média e grande profundidade atualmente na China.
Principais Parâmetros Técnicos
|
Modelo |
XY-8 |
XY-8B |
XY-9 |
XY-9B |
|
|
Profundidade de perfuração |
2100-3200m |
2300-3200m |
2600-4200m |
2800-4200m |
|
|
Velocidade do fuso |
Positivo |
99, 168, 256, 363, 277, 467, 715, 1011 rpm |
99, 168, 256, 363, 277, 467, 715, 1011 rpm |
82, 119, 170, 234, 333, 240, 338, 484, 683, 949 rpm |
82, 119, 170, 234, 333, 240, 338, 484, 683, 949 rpm |
|
Negativo |
70, 194 rpm |
70, 194 rpm |
29, 84 rpm |
29, 84 rpm |
|
|
Torque rotativo máximo do fuso |
8682N.m |
|
18610 |
18610N.m(Positivo)52024N.m(Negativo) |
|
|
Curso do fuso |
1000mm |
800mm |
1200mm |
|
|
|
ID do fuso |
118 mm |
|
118 mm |
118 mm |
|
|
Velocidade da plataforma giratória |
Positivo |
|
41, 70, 107, 152, 116, 195, 299, 415 rpm |
|
28, 41, 58, 80, 114, 82, 116, 166, 234, 326 rpm |
|
Negativo |
|
29, 81 rpm |
|
10, 28 rpm |
|
|
Máx. torque rotativo da plataforma giratória |
|
29638N.m(Negativo) |
|
151390N.m(Negativo)54155N.m(Positivo) |
|
|
Abertura da plataforma giratória |
|
395 mm |
|
494 mm |
|
|
Poder |
Motor elétrico Y2-280M-490 kW/1480 rpm |
Motor elétrico Y2-280M-490 kW/1480 rpm |
Y2-315L1-4motor elétrico160 kW1480rpm |
Motor elétrico Y2-315L1-4160 kW/1480 rpm |
|
|
YC6B180Dmotor diesel 134KW/1800rpm |
YC6B180Dmotor diesel 134KW/1800rpm |
YC6M265L-D20motor diesel170kw/1500rpm |
YC6M265L-D20motor diesel170kw/1500rpm |
||
|
Máx. capacidade de elevação do fuso |
294 kN |
|
643 kN |
|
|
|
Máx. força de pressão do fuso |
141 kN |
|
400kN |
|
|
|
Dimensões (C*L*A) |
motor 3905*1692*2603mmelétrico |
motor 4413*1692*2653mmelétrico |
motor 5730*2040*3400mmelétrico |
motor elétrico de 7005*2040*3400mm |
|
|
motor 4105*1892*2803mmdiesel |
motor 4413*1892*2803mmdiesel |
motor 6088*2040*3400mmdiesel |
motor 7362*2040*3400mdiesel |
||
|
Diâmetro do fio de aço |
21,5 mm |
21,5 mm |
26mm |
26mm |
|
|
(m/s)Velocidade de elevação da talha com fio único |
|
|
0,84, 1,21, 1,74, 2,45, 3,4 |
0,84, 1,21, 1,74, 2,45, 3,4 |
|
|
Conteúdo do tambor de enrolamento |
185m |
185m |
400m |
400m |
|
|
Máx. força de elevação |
125kN |
125kN |
165kN |
165N |
|
|
Curso deslizante da plataforma de perfuração |
|
690 mm |
800mm |
|
|
|
Peso (sem unidade de potência) |
7900kg |
9.100 kg |
17.000 kg (motor elétrico) 17.600 kg (motor diesel) |
19.900 kg (motor elétrico) 20.500 kg (motor diesel) |
|
|
Kelly hexagonal |
|
|
Φ114*102, 89*79mm |
Φ114*102, 89*79, 110*110mm |
|
|
Diâmetro da haste de perfuração |
|
|
Φ114, 102, 89, 71mm |
Φ114, 102, 89, 71mm |
|
|
Máx. Carga morta da plataforma giratória |
|
|
|
1335 kN |
|
|
Máx. Carga dinâmica da plataforma giratória |
|
|
|
720 kN |
|
