A perfuratriz portátil totalmente hidráulica XDQB-6 é amplamente utilizada em prospecção geológica e exploração mineral devido ao seu fácil acesso, alta eficiência de perfuração e rápida relocação; pesquisa de engenharia de ferrovias, rodovias, pontes, conservação de água e energia hidrelétrica e cinturões de túneis; também pode ser utilizado em projetos de levantamento geológico municipal e de construção civil; pesquisa de engenharia de ferrovias, rodovias, pontes, conservação de água e energia hidrelétrica e cinturão de túneis; também pode ser usado para levantamentos geológicos de engenharia, como construção municipal e civil; especialmente bom em perfuração e levantamento topográfico em áreas montanhosas, florestas, planaltos e outras áreas com terreno complexo e transporte inconveniente. Economiza muito o investimento na construção de estradas temporárias, encurta o período de exploração, economiza mão de obra e reduz riscos e custos de manuseio para os clientes.
| Unidade de energia | Modelo | V1505-T |
| Unidade de energia | Potência (KW) | 33 |
| Unidade de energia | Velocidade de rotação (rpm/min) | 3000 |

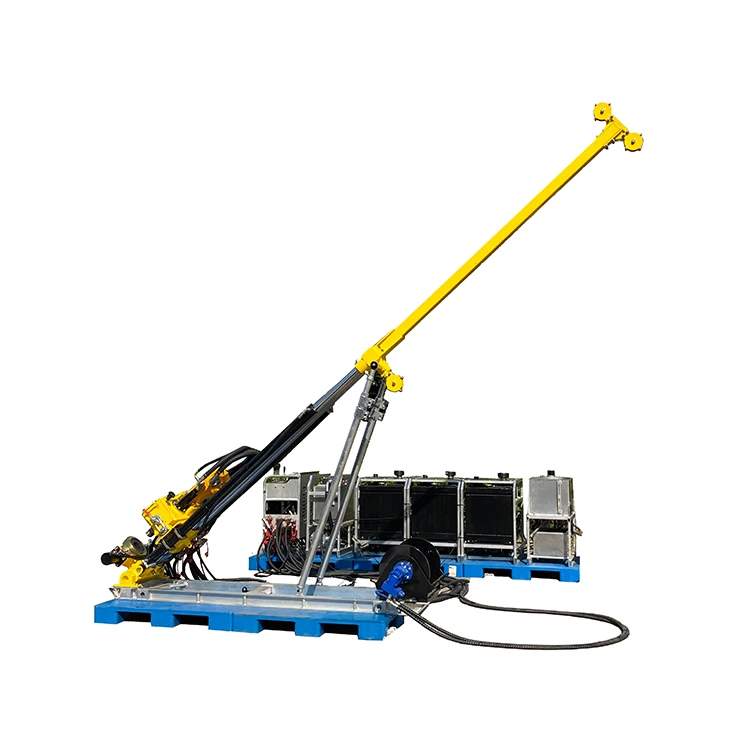

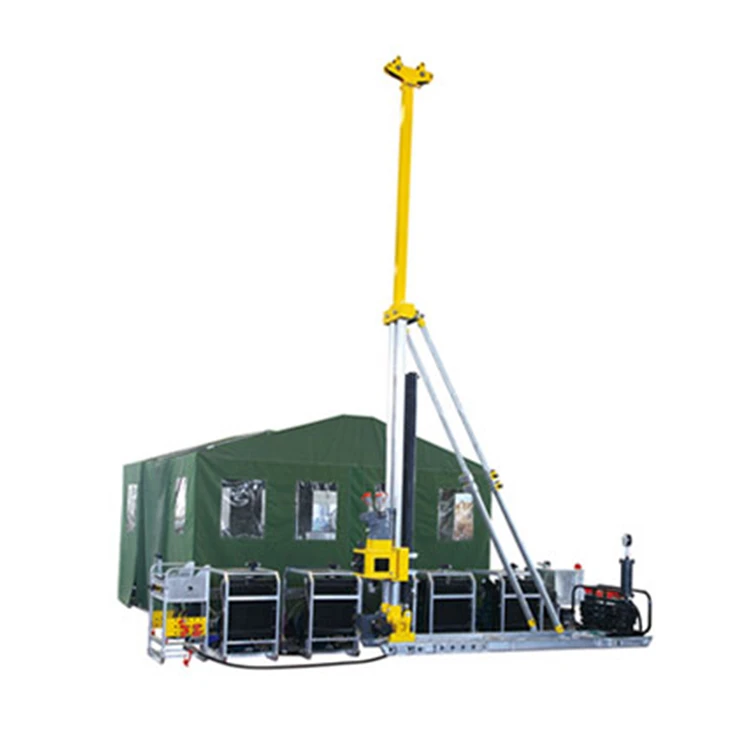

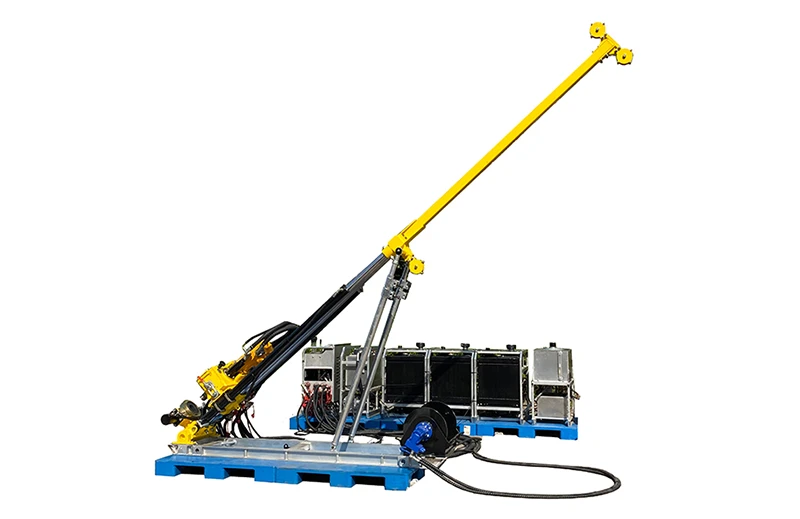

Principais características da plataforma de perfuração de núcleo totalmente hidráulica portátil XDQB-6
A plataforma de perfuração adota acionamento hidráulico, design modular, estrutura segura e confiável, fácil de operar, reduz a intensidade de trabalho e é mais fácil de usar; estrutura de perfuração tipo mastro, sem torre de perfuração, pode ser perfurada em qualquer ângulo de 45 a 90 graus; as partes principais adotam marcas internacionalmente conhecidas, que são poderosas, estáveis e confiáveis; o sistema hidráulico é altamente integrado, não vaza óleo e tem uma taxa de falhas muito baixa; alta eficiência de perfuração e menos acidentes.
Principais Parâmetros Técnicos
|
Modelo |
XDQB-3 |
XDQB-4 |
XDQB-6 |
XDQB-8 |
|
|
Capacidade de perfuração |
A propósito (Φ55)m |
450 |
600 |
800 |
1000 |
|
NTW (Φ71) m |
300 |
400 |
600 |
800 |
|
|
HTW (Φ89)m |
150 |
200 |
400 |
600 |
|
|
Unidade de energia |
Modelo |
V1505-T |
V1505-T |
V1505-5T |
V1505-5T |
|
Potência (KW) |
33 |
33 |
33 |
33 |
|
|
Velocidade de rotação (rpm/min) |
3000 |
3000 |
3000 |
3000 |
|
|
|
1+1 |
2 |
3 |
4 |
|
|
Potência total (KW) |
33+13,2 |
66 |
99 |
132 |
|
|
Cabeça de perfuração |
Velocidade de rotação (rpm/min) |
0~1300 |
0~1300 |
0~1300 |
0~1300 |
|
Torque giratório máximo do fuso (N.m) |
600 |
760 |
1170 |
1565 |
|
|
Força máxima de tração (KN) |
100 |
120 |
160 |
160 |
|
|
Máx. Força de alimentação (KN) |
50 |
62 |
80 |
80 |
|
|
Curso de alimentação (mm) |
1800 |
1800 |
1800 |
1800 |
|
|
Ângulos de Perfuração (°) |
45°~90° |
45°~90° |
45°~90° |
45°~90° |
|
|
Sistema hidráulico |
Pressão Máx.(MPa) |
16 |
20 |
25 |
25 |
|
Bomba de lama |
Modelo |
BW100/6-X |
BW100/6 |
BW100/6 |
BW100/6 |
|
Saída máxima (L/min) |
100 |
100 |
100 |
100 |
|
|
Pressão Máx.(MPa) |
6 |
6 |
6 |
6 |
|
|
Guincho Principal |
Capacidade de elevação (KN) |
10 |
10 |
10 |
10 |
|
|
6 |
6 |
6 |
6 |
|
|
Braçadeira de pé |
Faixa de fixação (mm) |
BTW/NTW/HTW |
BTW/NTW/HTW |
BTW/NTW/HTW |
BTW/NTW/HTW |
|
LD. do furo do fuso (mm) |
134 |
134 |
134 |
134 |
|
Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!
Estrutura

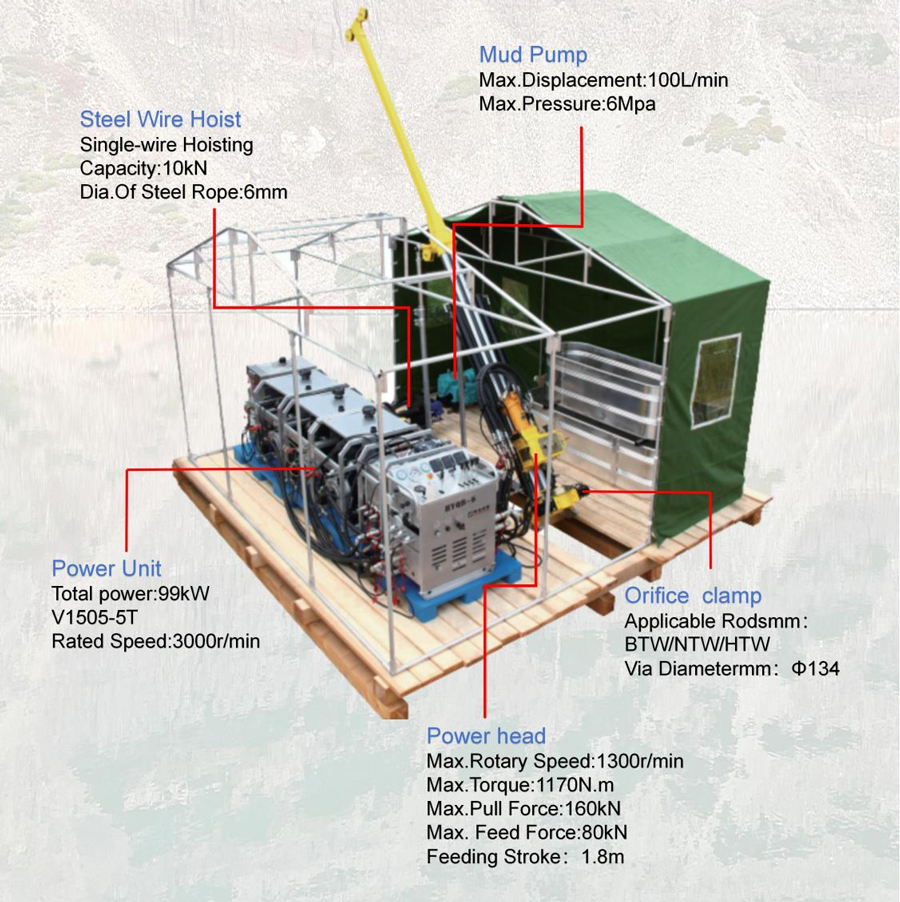

Os componentes da plataforma de perfuração de núcleo totalmente hidráulica portátil XDQB-6: 1. Máquina principal, 2. Painel de operação, 3. Unidade de energia, 4. Bomba de lama (4 peças)
Os principais componentes são descritos a seguir
01
Máquina Principal
O corpo principal é composto principalmente por cinco componentes: ① braçadeira de pé; ② montagem do mastro; ③ cabeça motorizada; ④ guincho; ⑤ base
A descrição da máquina principal é a seguinte:
① Grampo de pé
Está na estrutura de fixação ou liberação do mandril hidráulico com dois cilindros empurrando a luva cônica. Tem a função de: ① Para trabalhar em conjunto com a cabeça de perfuração, a braçadeira pode segurar a haste para fazer e quebrar. ② Existe um centralizador para controlar a haste pela sua confiabilidade para garantir a perfuração do poço.

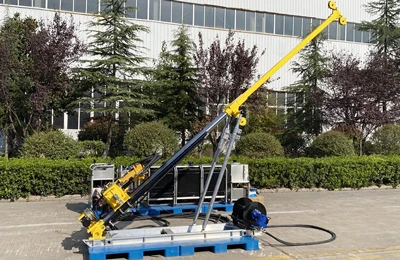

② Mastro
O sistema universal de suporte duplo forma uma estrutura espacial triangular com a viga de alimentação. Pode perfurar em qualquer ângulo variando de 45 graus a 90 graus, garantindo a estabilidade e confiabilidade do feixe de alimentação em qualquer ângulo.

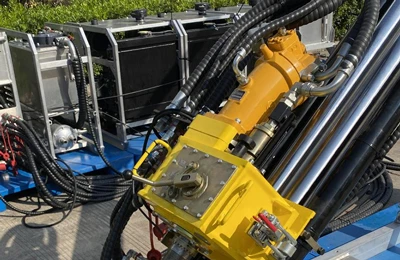

③ Cabeça motorizada
Sua forma é uma estrutura de acionamento superior acionada por motor hidráulico, com regulação hidráulica contínua de velocidade e sistema mecânico de engrenagens de duas velocidades. Evita o desengate acidental do tubo de perfuração, possui grande força de propulsão e alta eficiência.

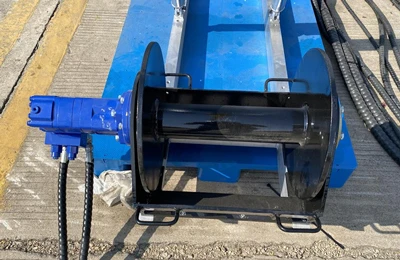

④ Guincho
O controle hidráulico é obtido retraindo e estendendo o cabo de aço para levantar e abaixar a carga.
02
Painel de controle
A válvula de operação é altamente centralizada, com controle flexível, desempenho estável e alta controlabilidade. Também é esteticamente mais agradável e direto.
03

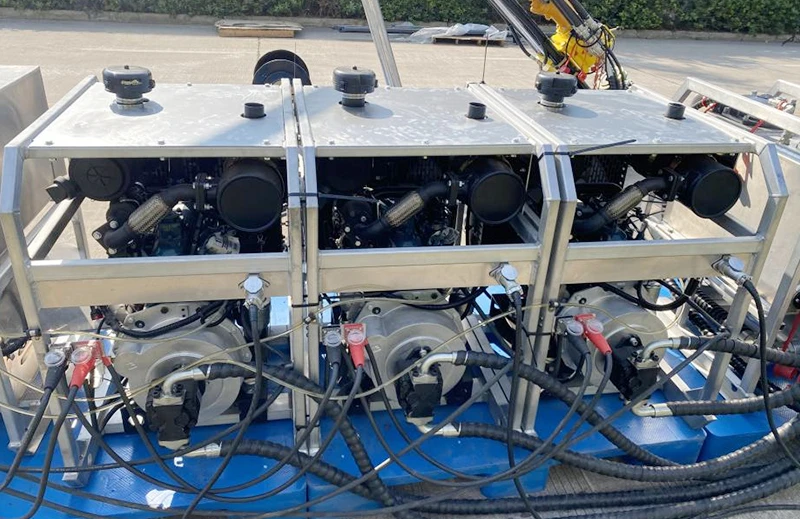

Unidade de energia
Design modular, conveniente para transporte. Equipada com motores de marcas renomadas, a máquina opera de forma estável. O motor potente e a configuração de alto desempenho garantem uma vida útil mais longa da máquina.
