Tem as vantagens de estrutura compacta, tamanho pequeno, peso leve, pequeno consumo de água e movimento conveniente.
|
Curso do tubo de perfuração |
1,2m |
||||
|
Diâmetro do tubo de perfuração (mm) |
32mm, 42mm |
||||
|
Torque máximo de saída |
180N.m (modo lento） |
||||

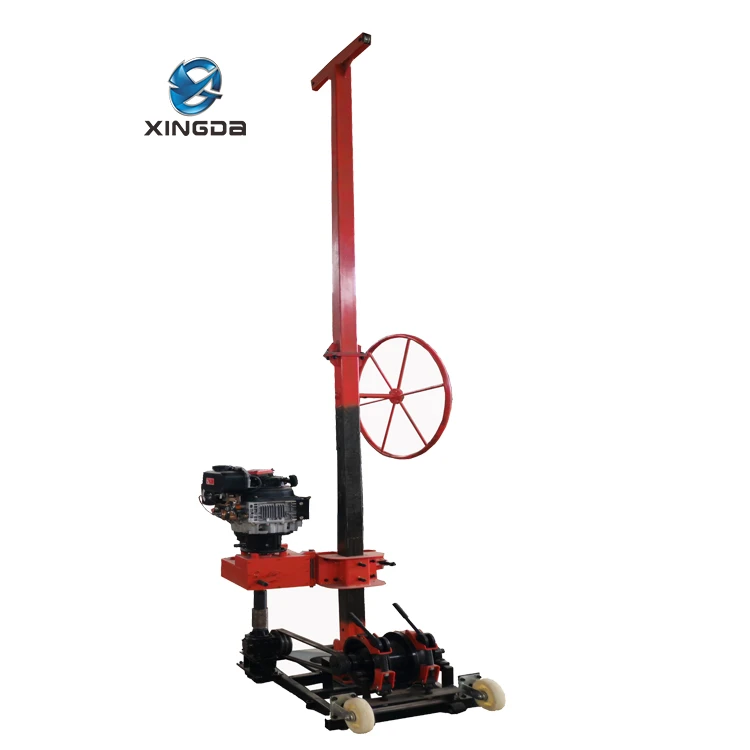

Faixa de aplicação da plataforma portátil de perfuração de núcleo XD-50NY
A perfuratriz central XD-50NY é adaptada para a plataforma de microengenharia usada em exploração mineral, exploração de petróleo e gás, exploração geoquímica, amostragem rasa, exploração de veias minerais, pesquisa de geociências, investigação de engenharia geotécnica, investigação de campo de petróleo, investigação de engenharia de água e energia hidrelétrica, investigação de engenharia rodoviária, revestimento de túnel, detecção invertida.
A perfuratriz de amostragem rasa tipo mochila é um equipamento pequeno e leve de perfuração e amostragem, principalmente adequado para altas montanhas e áreas com transporte inconveniente. O uso desta plataforma de perfuração pode reduzir significativamente os danos à vegetação e proteger o meio ambiente. Na indústria geológica, é um meio técnico indispensável para cooperar com trabalhos de exploração geológica rasa, como exploração de trincheiras, mapeamento geológico regional, amostragem geofísica e geoquímica, amostragem paleomagnética e prevenção de desastres geológicos. Em termos de levantamento de linhas de energia, pode ser definido pela rápida velocidade de perfuração e baixo custo de perfuração.
Principais Parâmetros Técnicos
|
Modelo |
XD-50BP/50NY |
||||
|
Diâmetro de perfuração (mm) |
110 (camada de solo) |
91 |
75 |
60 |
46 |
|
Profundidade de perfuração (mm) |
20 |
20 |
30 |
40 |
50 |
|
Curso do tubo de perfuração |
1,2m |
||||
|
Diâmetro do tubo de perfuração (mm) |
32mm, 42mm |
||||
|
Máx. velocidade de saída de energia |
Modo lento: 225 r/min Modo rápido: 535 r/min |
||||
|
Torque máximo de saída |
180N.m (modo lento) |
||||
|
Motor correspondente |
Velocidade máxima diesel 6KW: 3600 r/min |
||||
|
Dimensões (C*L*A) |
680*1200*3900mm |
||||
|
Peso (Kg) |
Máquina completa: 165kg(Máquina que pode ser desmontada para transporte) |
||||
Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!
Estrutura

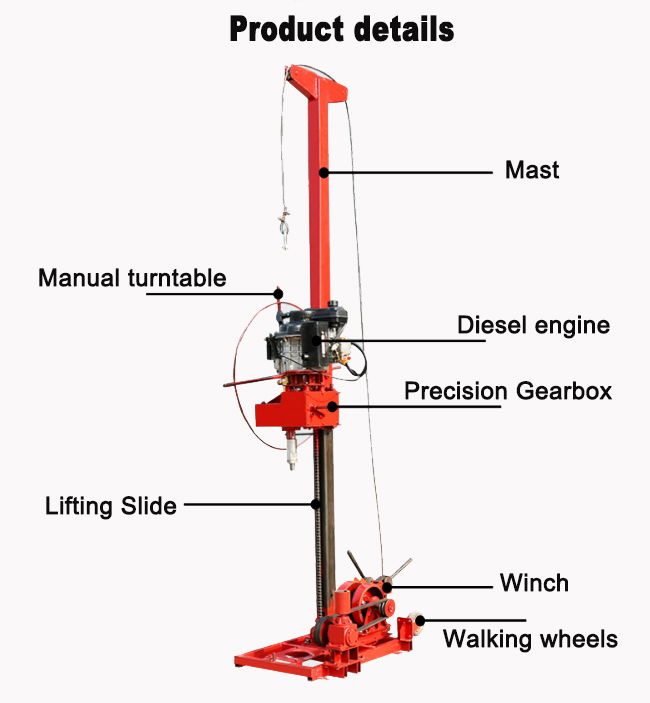

Os componentes da plataforma de perfuração portátil XD-50NY: 1. Base, 2. Roda auxiliar de caminhada, 3. Motor, 4. Cabeça motorizada, 5. Mastro, 6. Guincho, 7. Plataforma giratória manual, (7 peças)
Os principais componentes são descritos a seguir

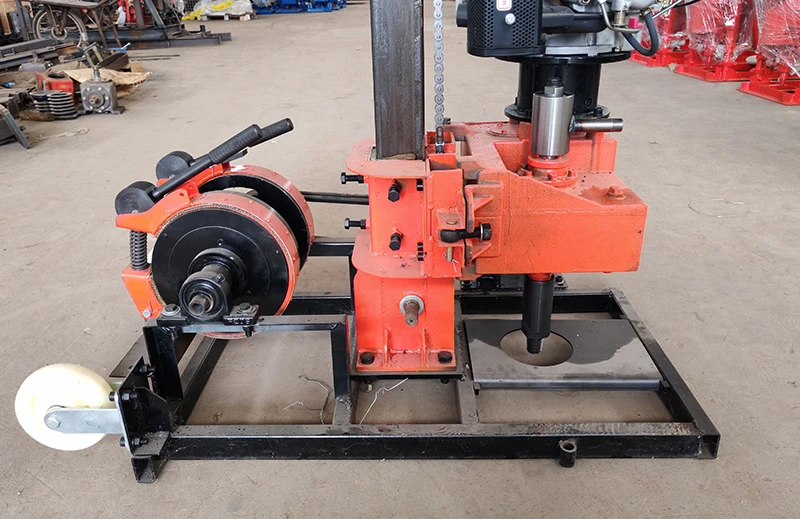

01
Base
A base reforçada da furadeira pode estabilizar a máquina e tornar a operação mais estável no ambiente de trabalho de campo.

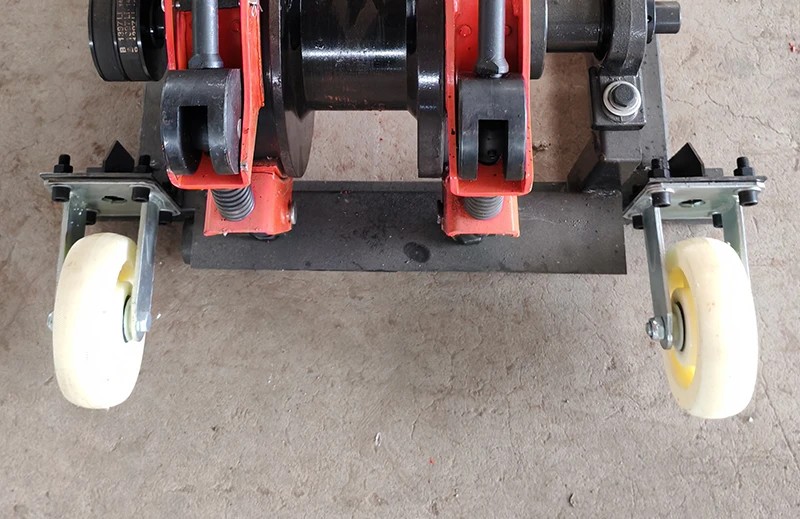

02
Rodas de caminhada
Equipado com um mecanismo de caminhada com rodas, é conveniente para realocação em curtas distâncias.

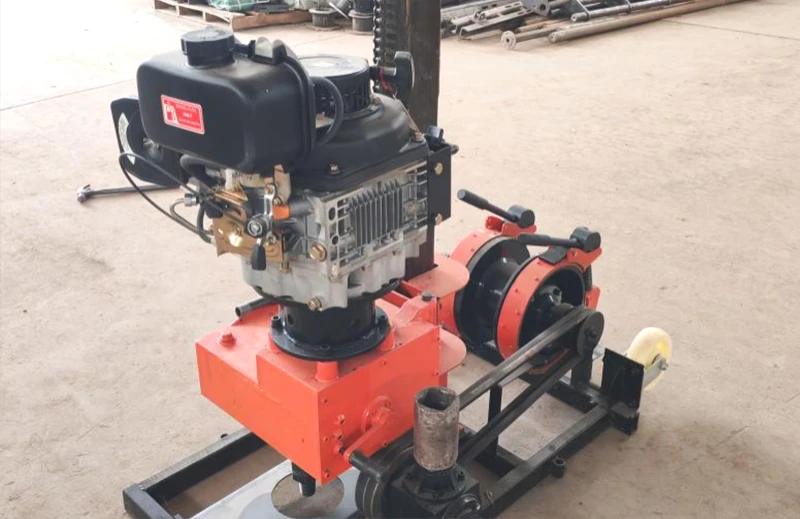

03
Unidade de energia
Utilizando motores de marcas conhecidas, o funcionamento é estável. O motor potente e a configuração de alto desempenho garantem uma vida útil mais longa da máquina.

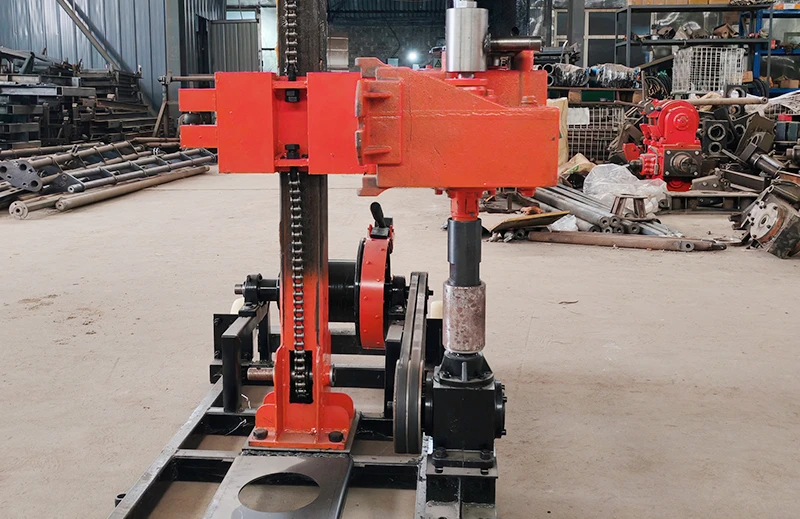

04
Cabeça de perfuração
Compatível com várias ferramentas de perfuração. A caixa de engrenagens possui três marchas: marcha alta, marcha baixa e marcha neutra.
Essas engrenagens podem ser ajustadas de acordo com diferentes terrenos para tornar o processo de perfuração mais eficiente.

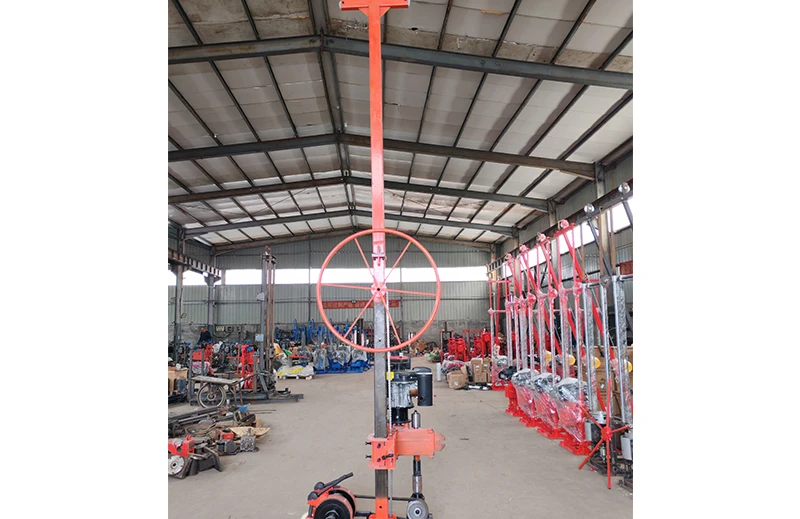

05
Mastro
Equipado com um suporte de apoio, o processo de perfuração torna-se mais estável, ao mesmo tempo que economiza mão de obra e aumenta a eficiência do trabalho.

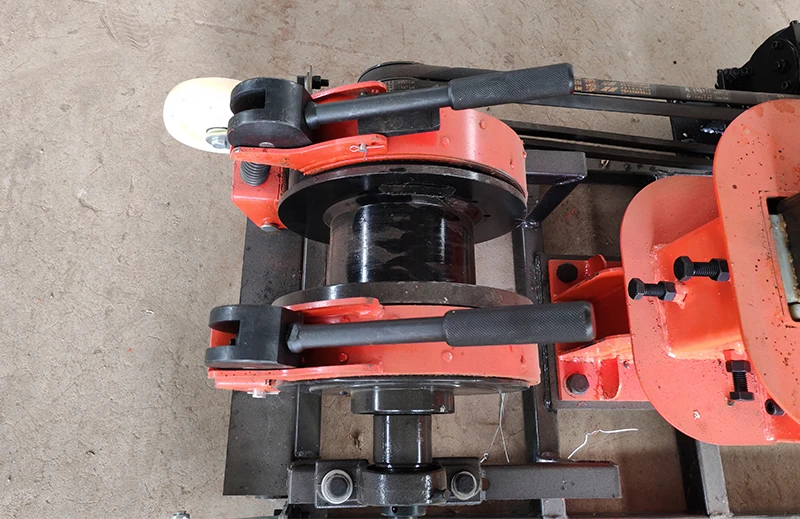

06
Guincho
Equipada com guincho, a perfuração geológica pode ser levantada de forma mais conveniente e com maior eficiência. O guincho, quando combinado com um martelo pesado, pode ser usado para testes de penetração padrão, extração de solo e sondagem.
