XD-100 A plataforma de perfuração é uma plataforma de perfuração mecânica leve de engenharia top drive usada para construção industrial e civil, engenharia municipal, transporte, tráfego, conservação de água, gestão ambiental e outras indústrias; usando principalmente brocas de metal duro e diamante para perfuração de impacto, rotativa e composta. Pode atender aos requisitos de pesquisa geológica de engenharia, perfuração de núcleo, amostragem, hidrologia, pequenos poços de água, reboco e outras aplicações de engenharia. Usado para perfuração de exploração, amostragem, testes in-situ, formação de furos e afundamento de poços em diversas formações.
| Bomba de lama correspondente (opcional) | BW-160 | ||||
| Peso da máquina (incluindo potência) (kg) | 750 | ||||
| Força de elevação de corda única do guincho (KN) | 11 | ||||
Principais características da plataforma portátil de perfuração de núcleo XD-20BP
Ao perfurar, ele pode conduzir diretamente o tubo de revestimento/núcleo para perfurar. O curso efetivo do atuador rotativo pode atingir 1,8m ou 2,3m, melhorando a eficiência de perfuração.
A unidade rotativa adota uma nova estrutura durável e também pode ser equipada com uma estrutura de furo grande, que pode atender aos requisitos de construção simultâneos de perfuração rotativa de revestimento/tubo central e perfuração de impacto dentro do tubo em estratos complexos, melhorando significativamente a eficiência de perfuração de estratos complexos.
Toda a máquina possui uma estrutura simples, é fácil de desmontar e montar, fácil de manter e fácil de mover.
Principais Parâmetros Técnicos
|
Modelo não |
XD-100 |
||||
|
Capacidade de perfuração |
Diâmetro de perfuração (mm) |
130 |
110 |
91 |
75 |
|
Profundidade de perfuração(m) |
50 |
80 |
100 |
120 |
|
|
Parâmetro rotador |
Torque máximo (KN.m) |
10 |
|||
|
Força de alimentação máxima (KN) |
15 |
||||
|
Força máxima de elevação |
25 |
||||
|
Curso de alimentação (mm) |
1800/2300 |
||||
|
Velocidade do diesel (r/min) |
Marcha baixa: 142.302.716 Marcha alta: 475.960 |
||||
|
Bomba de lama correspondente (opcional) |
BW-160 |
||||
|
Peso da máquina (incluindo potência) (kg) |
750 |
||||
|
Modelo de potência |
Potência nominal (kw) |
Velocidade (r/min) |
|||
|
Motor diesel |
12,1 kW |
2400 r/min |
|||
|
Elétrico |
11kw-4 |
1440 r/min |
|||
|
Tubo de perfuração correspondente |
Diâmetro da haste de perfuração (mm) |
042/050 |
|||
|
Comprimento da haste de perfuração (m) |
1,5/2,0 |
||||
|
Força de elevação de corda única do guincho (KN) |
11 |
||||
|
Dimensões |
Status de transporte (mm) |
1950*1200*2550 |
|||
|
Status de trabalho (mm) |
1950*1200*4250 |
||||
|
Folga operacional mínima (comprimento da corrente) |
2550 |
||||
|
Hotel: A altura do percurso pode ser personalizada de acordo com o cliente |
|||||
Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!
Estrutura

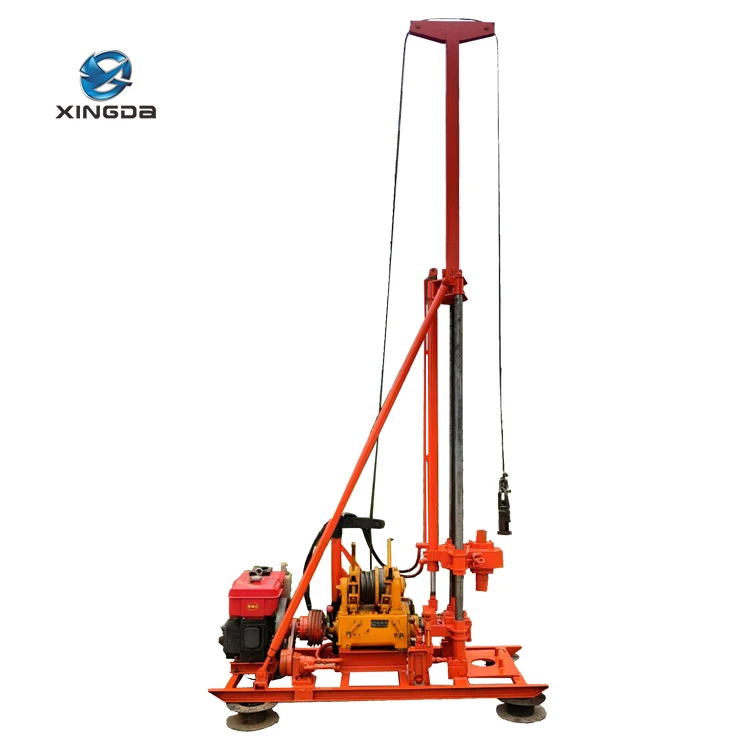

Os componentes da plataforma de perfuração portátil XD-20BP: 1. Base, 2. Válvula de controle, 3. Motor, 4. Cabeça motorizada, 5. Mastro e suporte, 6. Guincho, 7. Cilindro (7 peças)
Os principais componentes são descritos a seguir
01

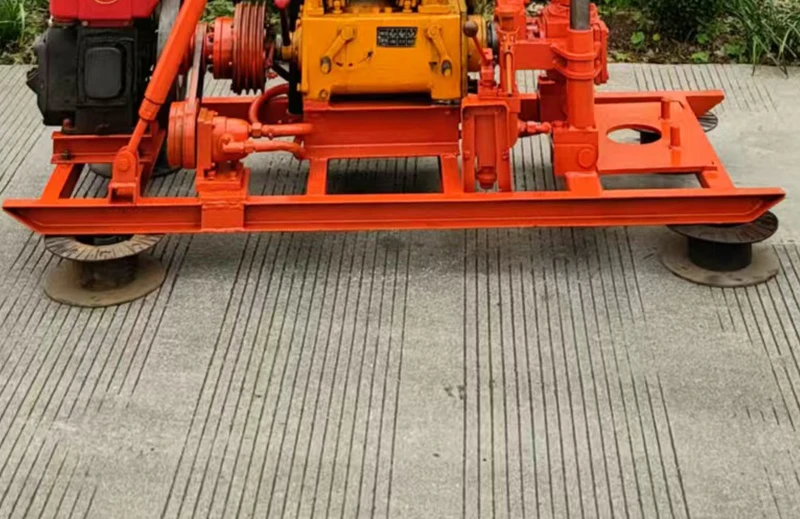

Base
A base reforçada da furadeira pode estabilizar a máquina e tornar a operação mais estável no ambiente de trabalho de campo.
02

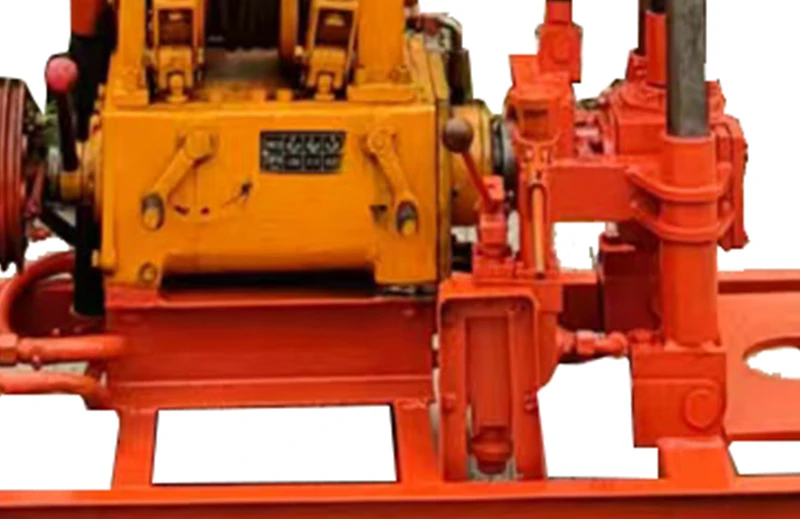

Válvula de controle
A alavanca de operação é controlada centralmente, tornando a operação simples e conveniente.
03

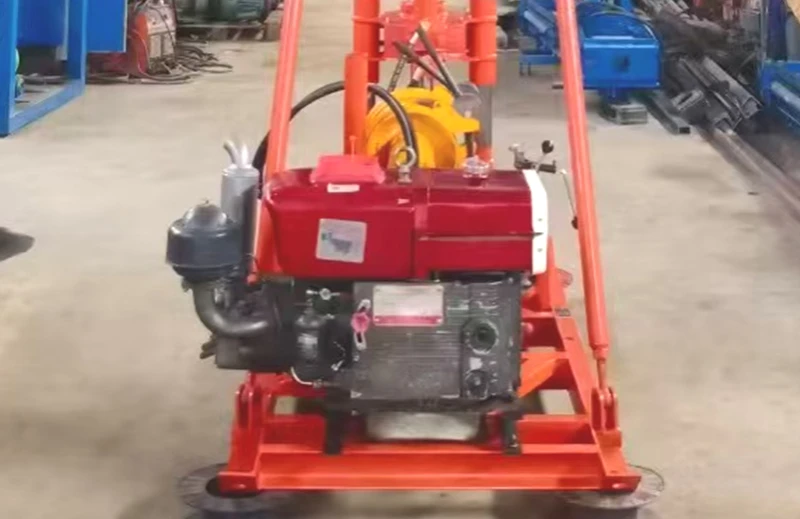

Unidade de energia
Usando um motor diesel de marca renomada de 12KW, a operação é estável. O motor potente e a configuração de alto desempenho garantem uma vida útil mais longa da máquina.
04
Cabeça de perfuração
Compatível com várias ferramentas de perfuração. A caixa de engrenagens possui três marchas: marcha alta, marcha baixa e marcha neutra.
Cabeça hidráulica poderosa, perfuração rápida, sem medo de terreno.
05
Mastro e suportes
Equipado com um suporte de apoio, o processo de perfuração torna-se mais estável, ao mesmo tempo que economiza mão de obra e aumenta a eficiência do trabalho.
06

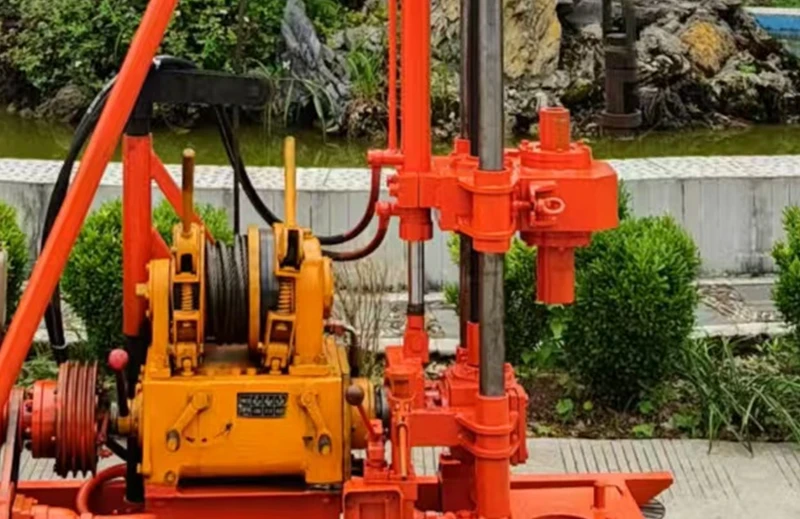

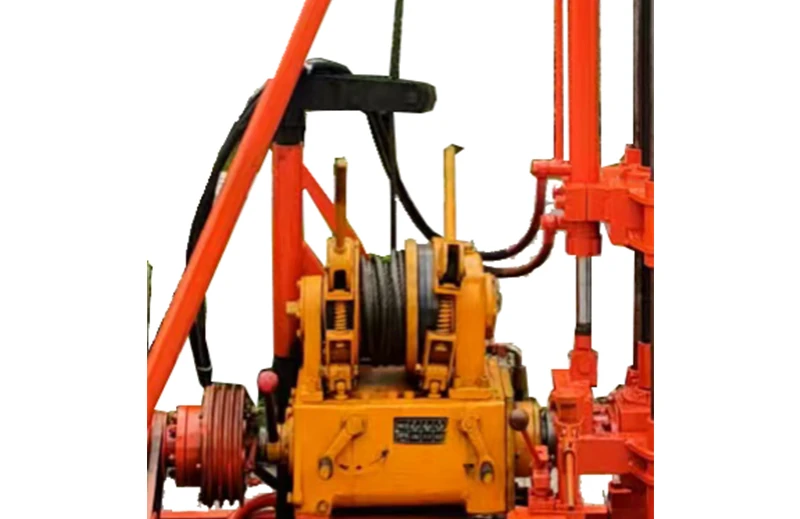

Guincho
Equipada com guincho, a perfuração geológica pode ser levantada de forma mais conveniente e com maior eficiência. O guincho, quando combinado com um martelo pesado, pode ser usado para testes de penetração padrão, extração de solo e sondagem.
Produtos Relacionados

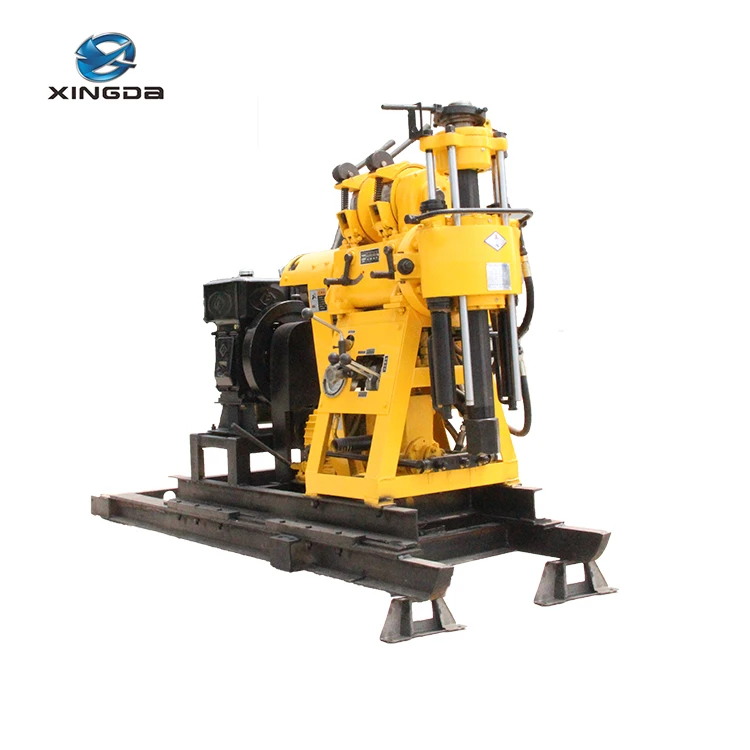

Equipamento de perfuração XY-200
|
Profundidade de perfuração |
200m |
|
Diâmetro máximo do furo aberto |
300mm |
|
Diâmetro do furo final |
75 mm |

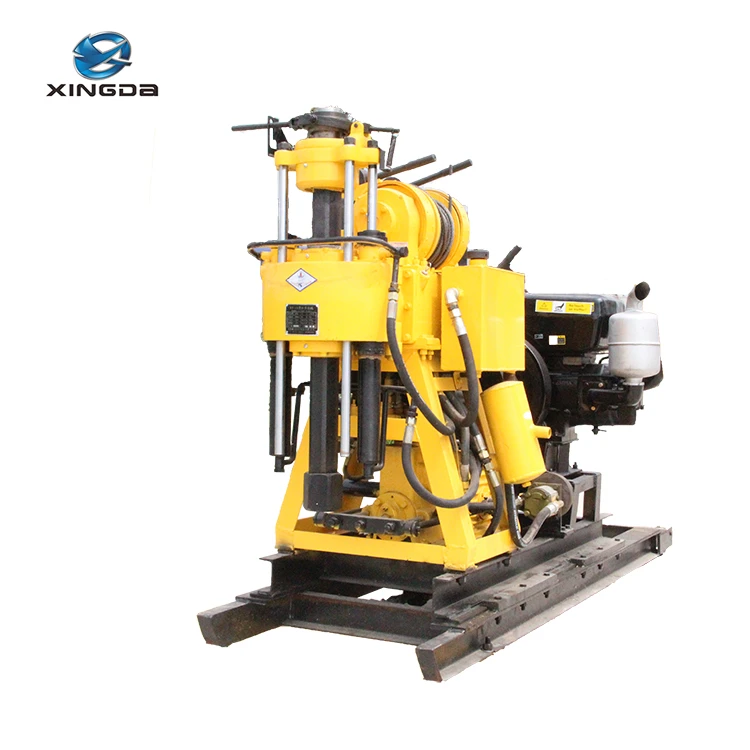

Equipamento de perfuração XY-180
|
