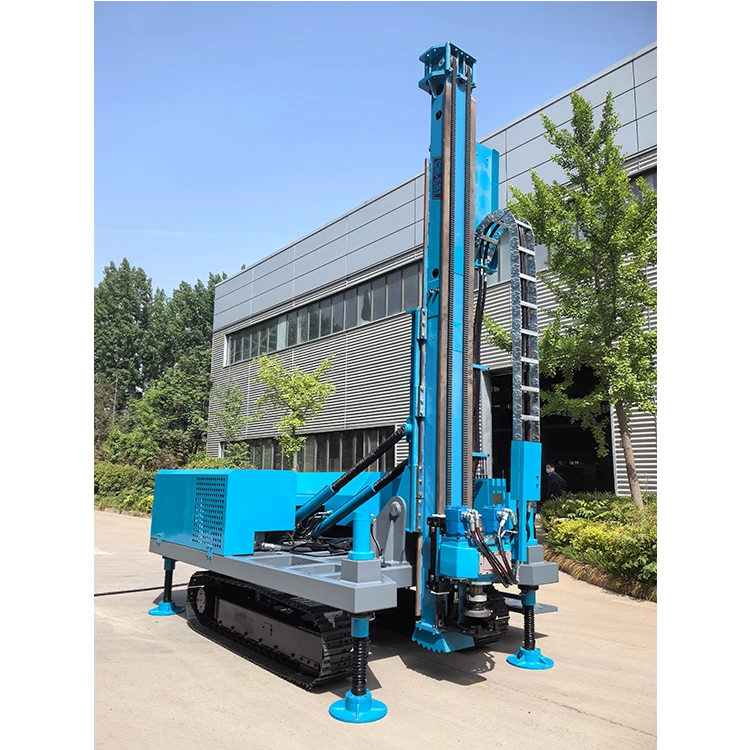

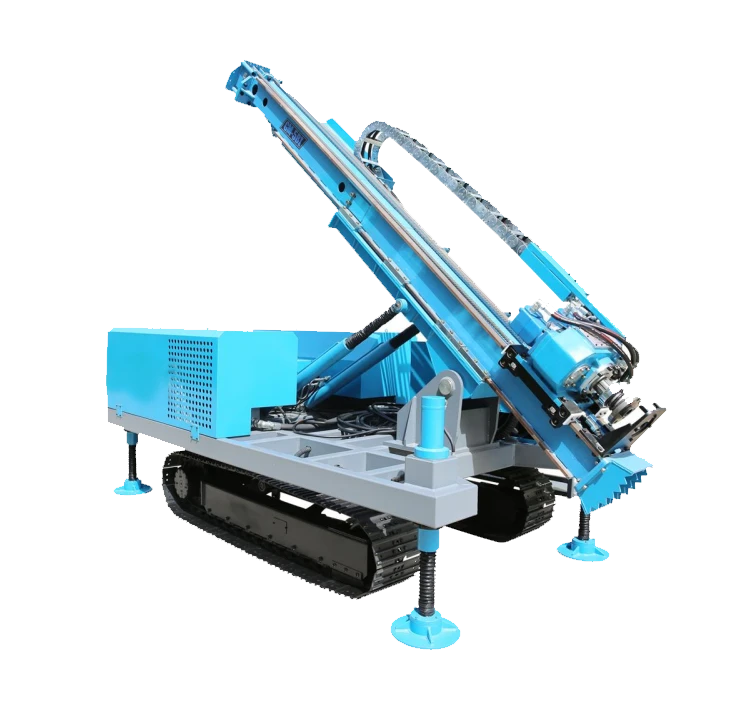

Após pesquisas de mercado de longo prazo e comunicação com os clientes, esta máquina de perfuração foi desenvolvida com base nas complexas condições de construção de suporte de ancoragem de fundação profunda. Ele adota principalmente a tecnologia de suporte de declive de poço de fundação profunda e a complementa com construção de jet grouting rotativo. É uma máquina de perfuração do tipo esteira totalmente hidráulica que integra ancoragem profunda em taludes de poços de fundação, jet grouting rotativo e drenagem de água, e pode atender aos requisitos de vários processos de construção. Possui as características de boa mobilidade, ampla variedade de posições de operação, alta eficiência, excelente qualidade de perfuração e baixa poluição.
Principais características
1. O sistema possui estrutura simples, é de fácil manutenção e baixo custo. 2. O cabeçote motorizado adota um método hidráulico de mudança de velocidade e é equipado com engrenagens altas e baixas, que podem atender aos requisitos de vários estratos e diferentes técnicas de perfuração. 3. A relação de potência seletiva reduz efetivamente o consumo e o desperdício de energia. 4. A estrutura geral é mais simples, o layout é mais razoável e a operação é fácil de entender e fácil de usar. 5. A coluna pode se estender e retrair, o que pode atender às necessidades de construção do parafuso de ancoragem. 6. A rotação da estrutura utiliza um rolamento giratório de grande diâmetro e, quando necessário, a posição do furo pode ser facilmente girada para o lado dos trilhos para trabalho. 7. A configuração padrão adota pinças duplas e é equipada com uma ferramenta especial de descarga, que reduz a intensidade de trabalho e o tempo de operação para instalação e remoção do tubo de perfuração. 8. Durante o jet grouting rotativo, se uma cabeça motorizada de furo passante e uma torre auxiliar forem adicionadas, ela pode ser atualizada para uma plataforma de perfuração de jet grouting rotativa com estrutura de torre alta, alcançando um levantamento do tubo de perfuração em 12 metros de uma só vez, reduzindo a frequência de desmontagem do tubo de perfuração e melhorando a eficiência do jet grouting rotativo.
Principais parâmetros técnicos
|
参数及名称 Parâmetros e nomes |
GM-5BI |
|
钻孔直径 Diâmetro de Perfuração |
φ50～250 mm |
|
钻孔深度 Profundidade de Perfuração |
100～120m |
|
钻塔倾角 Ângulo de inclinação da torre |
Mergulho descendente：0～Subida de 90°：0～10° |
|
动力头行程 Curso da cabeça de perfuração |
3.400 mm |
|
动力头转速 Velocidade de rotação da cabeça de perfuração |
180 r/min |
|
最大扭矩 Torque Máx. |
12.000 Nm |
|
下滑架给进行程 Curso de alimentação do quadro deslizante |
900 milímetros |
|
最大提升力 Capacidade máxima de elevação |
100 kN |
|
电机功率 Potência do motor |
55 kW+22 kW |
|
外形尺寸 Dimensões gerais (C×L×A) |
4900*2300*2150 milímetros |
|
重量 Peso |
7,3 t |
