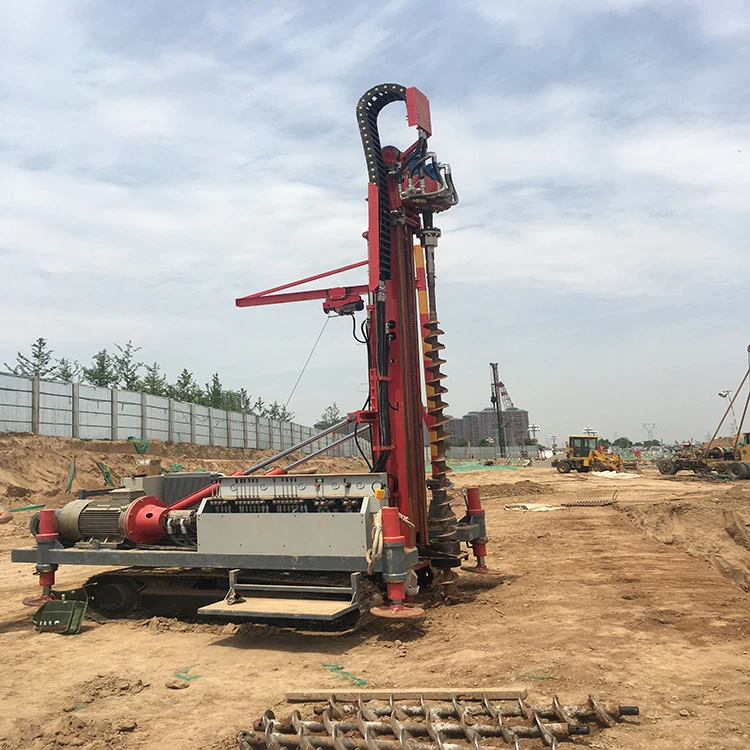

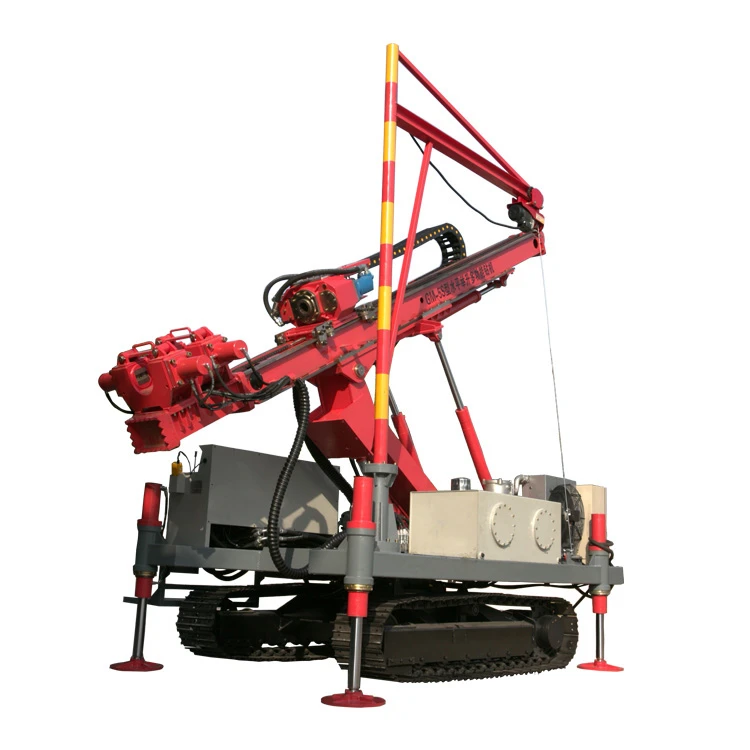

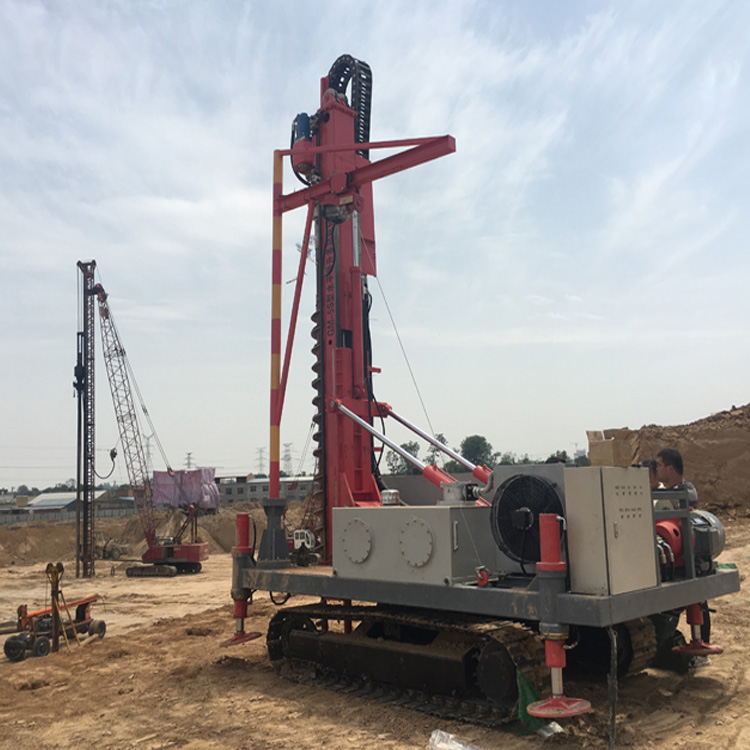

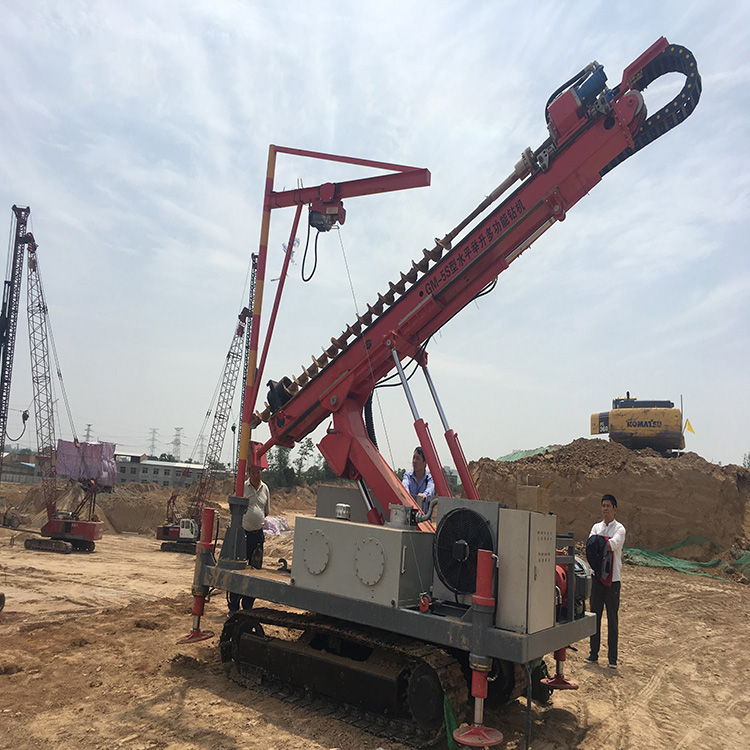

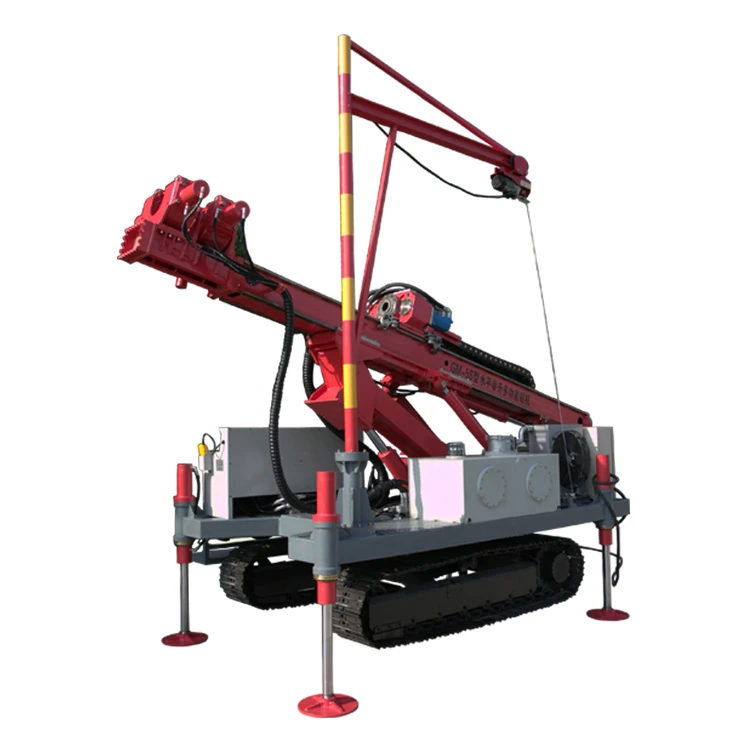

O equipamento de perfuração multifuncional de levantamento horizontal GM-5S é um equipamento de perfuração de esteira totalmente hidráulico que integra ancoragem em taludes de poços de fundação profunda, jateamento rotativo e precipitação para atender a diversos requisitos do processo de construção. A plataforma de perfuração é uma plataforma de perfuração de engenharia desenvolvida por nossa empresa na pesquisa de mercado de longo prazo e na comunicação com o cliente, e é baseada nas condições de construção de complexos suportes de parafusos de fundação profunda. A tecnologia de suporte de taludes de poços de fundação profunda é desenvolvida principalmente e a construção de jato rotativo é complementada. Possui as características de boa manobrabilidade, ampla faixa de furos de trabalho, alta eficiência, boa qualidade de perfuração e baixa poluição.
Características
1. O sistema possui estrutura simples, manutenção conveniente e baixo custo.

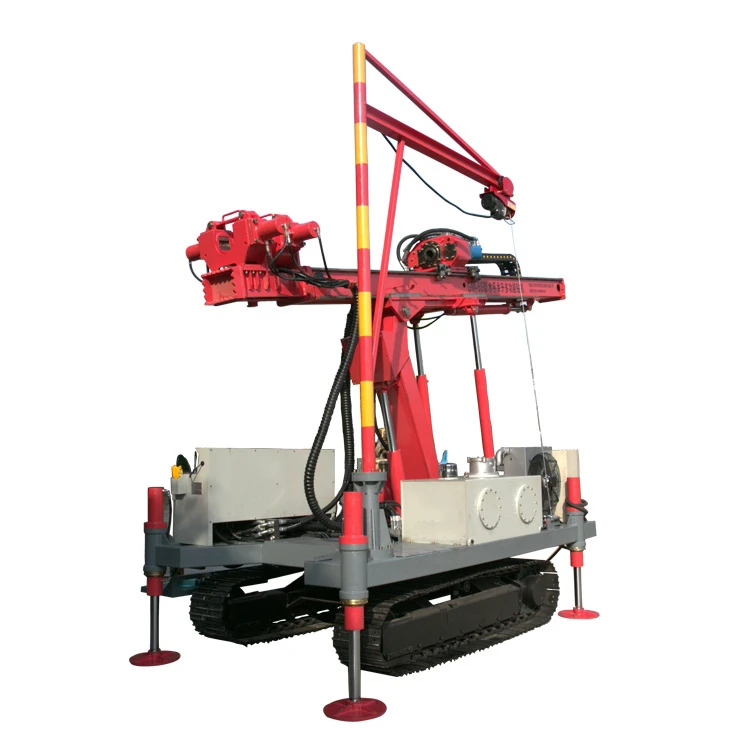

2. A altura de elevação horizontal é de até 3,5 metros e a mínima é de 1,8 metros.
O cabo de ancoragem de duas carreiras pode ser construído de uma só vez.
3. A relação de potência seletiva pode efetivamente reduzir o consumo de energia e o desperdício.
4.A estrutura geral é mais simples, o layout é mais razoável e a operação é fácil de entender e humanizada.
5. Apoiar plataformas de perfuração com caminhões guindastes pode efetivamente reduzir a intensidade de trabalho dos trabalhadores e reduzir os custos trabalhistas.
Principais parâmetros técnicos
|
Diâmetro do furo: |
¢50-250 mm |
|||
|
Profundidade do furo: |
100-120m |
|||
|
Diâmetro da haste de perfuração (mm): |
¢50 |
¢73 |
¢76 |
¢89 |
|
Ângulo da torre de perfuração: |
para baixo: 0-90° |
para cima:0-7° |
||
|
Velocidade rotativa de saída da cabeça de potência: |
15-150(r/min) |
|||
|
Torque máximo da cabeça motorizada: |
6800(N·m) |
|||
|
Curso de cabeça motorizado: |
3200(milímetro) |
|||
|
Curso de alimentação do suporte inferior: |
900(mm) |
|||
|
Altura de elevação horizontal: |
Mais alto: 3500 mm |
Mais baixo: 1800mm |
||
|
Força de elevação nominal da cabeça motorizada: |
50KN |
|||
|
Potência de entrada: |
55KW+18,5KW+2,2KW |
|||
|
L*W*H(Condição de transporte): |
5450x2300x2250(mm) |
|||
|
Peso |
7.000 kg |
|||
|
MQO |
1Definir |
|||
|
Parroz |
43300 |
|||
Processo de construção alcançável
1. Perfuração com broca de três asas, descarga de escória de lama, adequada para perfuração em alta velocidade de camadas de solo e outras formações.
2. Perfuração de haste com broca helicoidal de pequeno diâmetro (>=200 mm), adequada para camada de solo.
3. Martelo pneumático DTH, escória de descarga de ar. É adequado para construção de rocha
camada e camada quebrada.
4. Perfuração do revestimento.
5. Perfuração composta de revestimento e tubo de perfuração.
6. Jato rotativo simples, duplo e triplo, construção de jato fixo.
