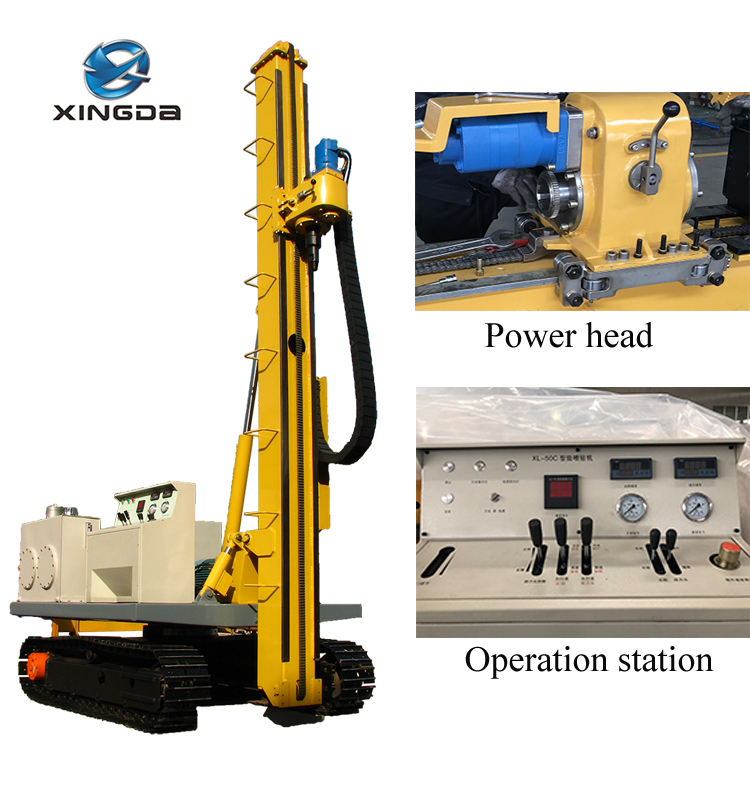

Equipamento de jet grouting montado sobre esteira modelo XL-50C

Aplicável a ferrovias, rodovias, pontes, fundações de barragens e vários tratamentos de fundações de edifícios industriais e civis e reforço de construção de jet grouting; outras construções de engenharia.

Consulte agora Entre em contato conosco

Recursos Parâmetros técnicos principais Ferramentas de perfuração de suporte

Recurso principal

Adote controle hidráulico total, operação fácil e flexível, carregamento do chassi da esteira, caminhada, posição de movimento é conveniente e rápida, o curso da cabeça elétrica é longo, reduz o tempo auxiliar.
feedback direto da carga, sistema hidráulico variável de ajuste fino, mudanças de potência com a carga, alta eficiência, baixo consumo de energia.
A válvula especial com posicionamento de fricção é utilizada em rotação rotativa e suas características atendem plenamente aos requisitos da tecnologia de jato rotativo.
A faixa de velocidade variável do cabeçote motorizado é ampla, o que pode atender aos requisitos de várias formações e diferentes técnicas de perfuração.
Equipado com suporte giratório, o furo pode ser virado para a lateral da pista quando necessário.
Estrutura compacta, operação centralizada, conveniente e segura.
Equipado com torre de perfuração vertical, rotação da cabeça motorizada e dispositivo de exibição de velocidade de elevação.

Parâmetros técnicos principais

Profundidade dos poros	50m
Diâmetro do tubo	φ42mm φ50mm φ73mm
Ângulo do furo	Esquerda e direita ± 3° curva para frente 10° ângulo de caster 90°
Torque máximo	3000N/m
Velocidade de viagem	1,km/h
Habilidade de escalada	30°
Velocidade de rotação da cabeça motorizada	alto：0—148 r/min baixo：0—48 r/min
Poder força de elevação nominal da cabeça	30kN
Cabeça motorizada mais pressão	12kN
Velocidade de elevação/mais pressão	Velocidade de ajuste fino do jato rotativo 0.06～0,9/1,8m/min
Levantamento rápido da cabeça motorizada	0～22/0～28m/min
Golpe de cabeça poderoso	3500mm
dimensão(trabalhando）	2600×1800×4600
dimensão(transportando）	1780×1800×4600
Peso	2.800kg
Quantidade mínima	1 conjunto
Preço (usd)	36800

Ferramentas de perfuração de suporte

1、Método integrado de perfuração e pulverização de tubo único, a extremidade frontal é equipada com uma broca de três asas ou uma broca de formato plano para perfurar um tubo de perfuração torcido 42 ou Ф50; é adequado para perfuração em alta velocidade de camadas de solo, camadas de areia e outras formações.

2、O método de cabo de âncora a jato em espiral, com hélice de 65 parafusos de trava e tubo de perfuração de cabo de âncora, é adequado para reforço de cabo de âncora.

3、Tubo único, tubo duplo, spray rotativo de três tubos, spray giratório, spray fixo, etc.

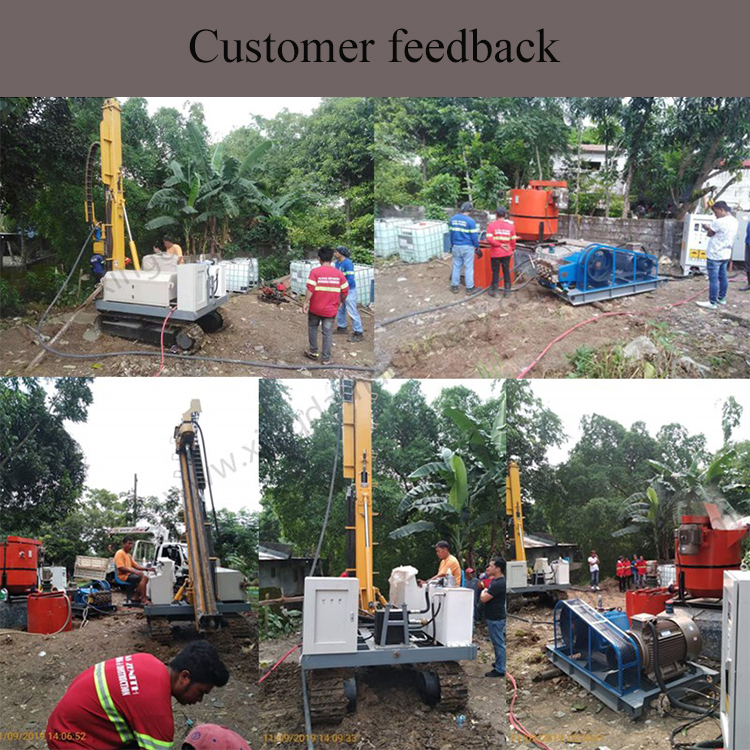

Equipamento de jet grouting montado em esteira modelo XL-50C
