É adequado para furos profundos em mineração a céu aberto, pedreiras, ferrovias, transporte, conservação de água, materiais de construção, militares, furos fotovoltaicos, etc. para perfuração em tais projetos a céu aberto, para realizar operações de perfuração de rocha de alta eficiência. Também é amplamente utilizado em suporte de chumbadores, escavação de canais e esgotos e outras operações de perfuração em projetos de engenharia.
|
Motor Diesel |
Yuchai YC4DK-100 73,5KW |
|
Profundidade do furo (m) |
10-50 |
|
Diâmetro do furo (mm) |
90-400 |

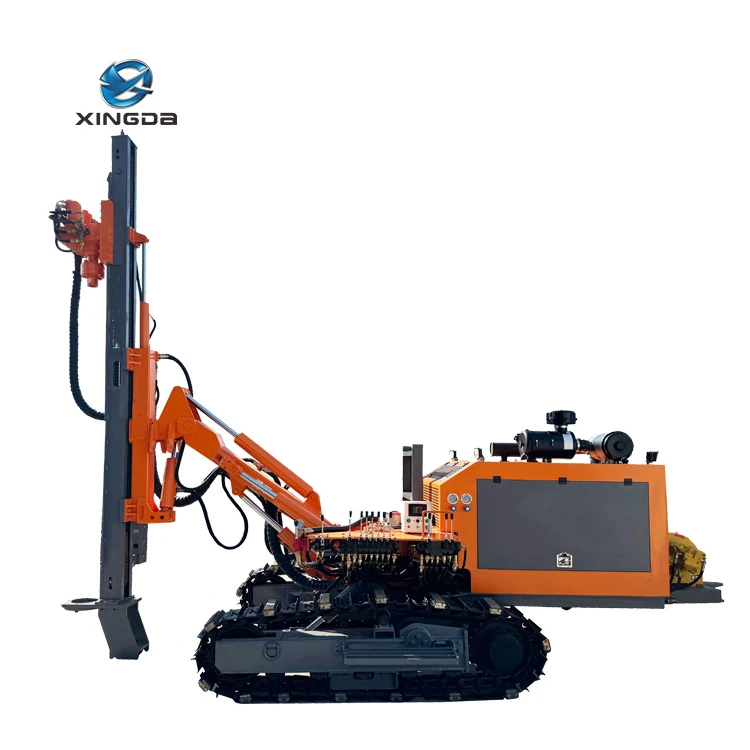

Principais características da plataforma de perfuração DTH montada sobre esteiras do tipo fotovoltaico XD-450
A sonda de perfuração XD-450 possui excelente desempenho, é flexível para operar, possui funções completas, possui maior adaptabilidade e oferece uma alta relação custo-desempenho. Este produto pode ser amplamente aplicado em vários projetos de engenharia, como mineração a céu aberto, escavação de fundações, conservação de água, usinas de energia, transporte e construção de defesa nacional. Também pode ser usado para perfuração de rochas e furos para fins especiais, como furos de ancoragem, furos de medição de pressão e furos de drenagem.
Principais Parâmetros Técnicos
|
Modelo |
XD-450 (fotovoltaico) |
|
Motor Diesel |
Yuchai YC4DK-100 73,5KW |
|
Profundidade do furo (m) |
10-50 |
|
Diâmetro do furo (mm) |
90-400 |
|
Tamanhos de tubos de perfuração (mm) |
Φ89x3000 |
|
Martelo DTH |
4"/5"/6"/8"/10" |
|
Torque de Rotação (Máx.) (N.m) |
7600 |
|
Velocidade de rotação (rpm) |
0-100 |
|
Força de alimentação (KN) |
30 |
|
Força de elevação (KN) |
65 |
|
Tipo de feed |
Cilindro de Corrente |
|
Velocidade de deslocamento (Máx.)(km/h) |
3 |
|
Escalada （°） |
30 |
|
Peso total (kg) |
6050 |
Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!
Estrutura
Os componentes da plataforma de perfuração DTH montada sobre esteiras XD-450: 1. Estrutura da esteira do motor ambulante; 2. Unidade de potência, 3.Conjunto da cabeça de potência, 4. Braço de perfuração, 5. Console de controle, 6. Filtro de ar, 7.Nivelar o cilindro, 8.Guincho, 9.Caixa de ferramentas (9 peças)
Os principais componentes são descritos a seguir
01

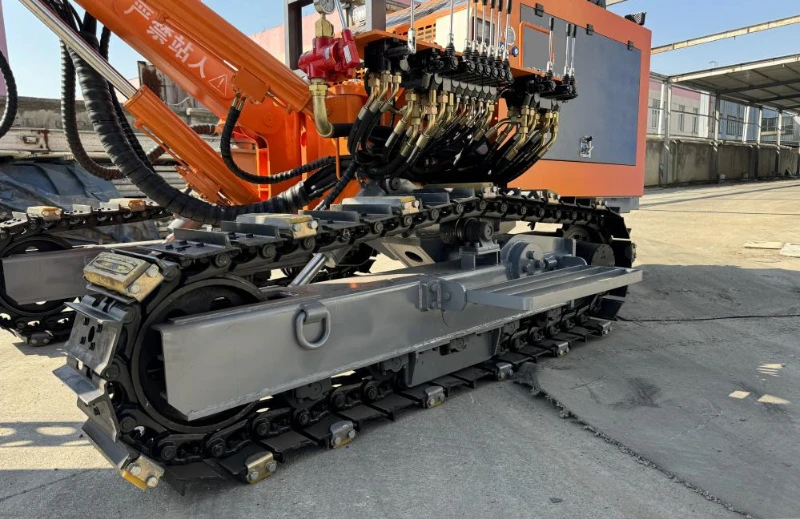

Estrutura para trilho de motor ambulante
Usando motor de caminhada de engenharia, a capacidade de escalada é forte e com baixa taxa de falhas.
02

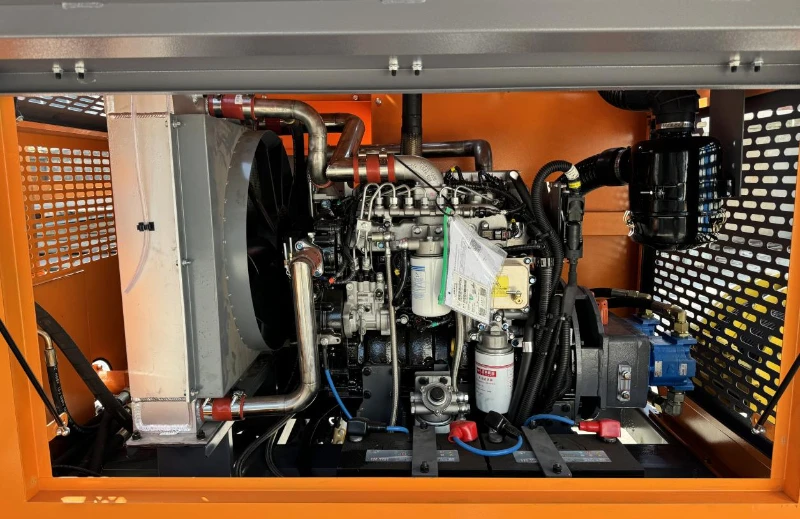

Unidade de energia
A fim de se adaptar aos diferentes ambientes de trabalho e às necessidades dos clientes, várias especificações de motores diesel e motores elétricos são utilizadas para atender a vários requisitos de acordo com os padrões nacionais de emissões.
A saída de potência adota uma caixa de engrenagens com estrutura de bomba de engrenagem dupla.
03

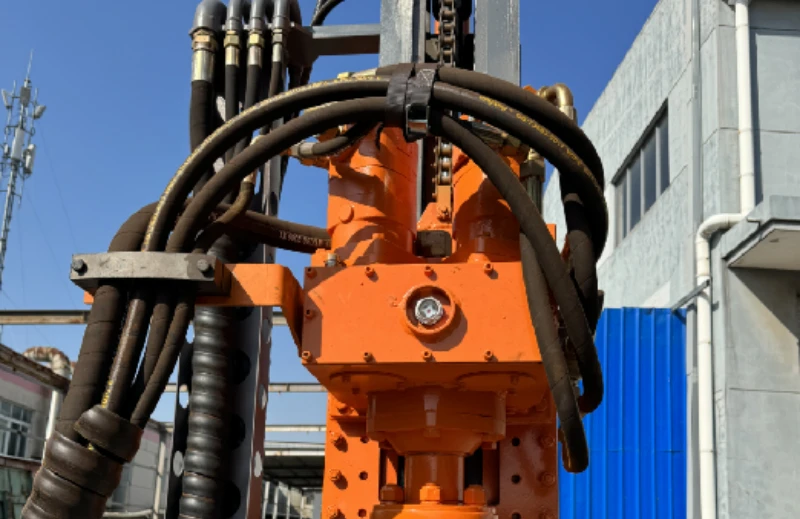

Cabeça de perfuração
Equipado com giroscópio de motor cicloidal duplo, com grande torque rotativo, características eficientes e duráveis.
04

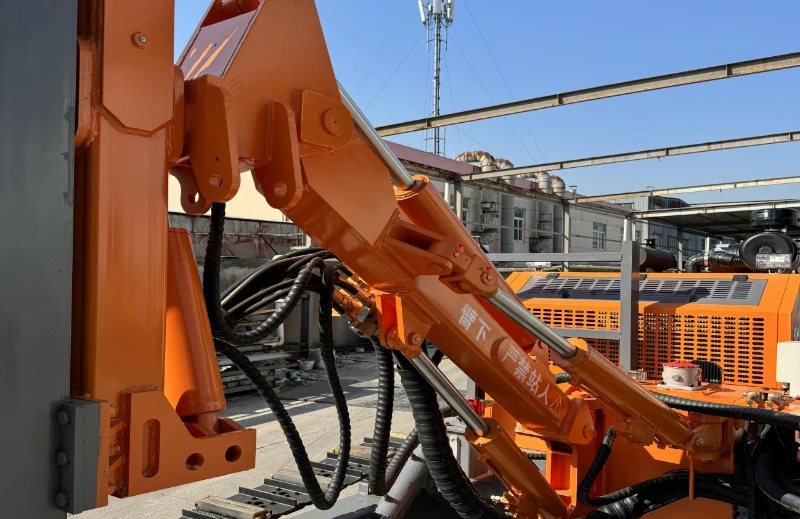

Braço de perfuração
O braço de perfuração tem uma estrutura nova e ajuste conveniente, o que melhora muito a faixa de operação de perfuração e utiliza furos horizontais baixos. Altura mínima do furo horizontal 300 mm.
05

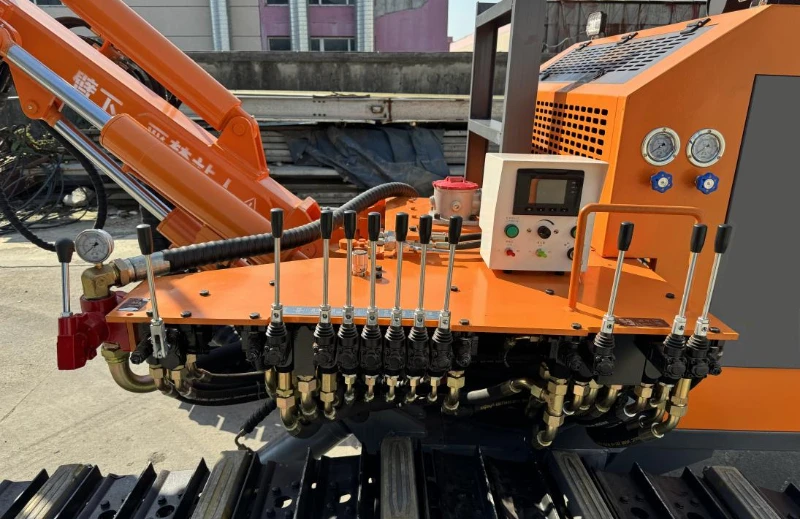

Console de controle
O novo sistema hidráulico, com velocidade rápida e lenta, pode encurtar o tempo auxiliar de operação. Atenda aos requisitos de diferentes condições de trabalho.
06

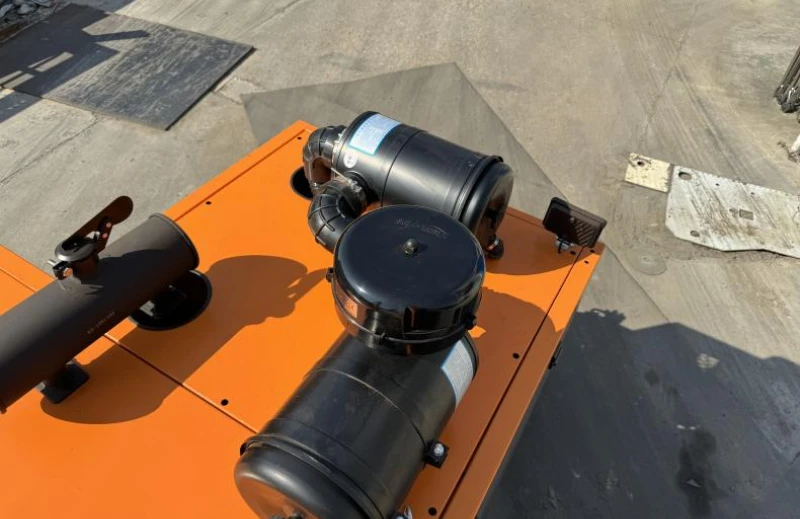

Filtro de ar
O uso de pré-filtro, filtro de ar em banho de óleo e filtro de ar de três filtrações, para o motor diesel em ambiente de alta poeira para fornecer uma garantia.
07

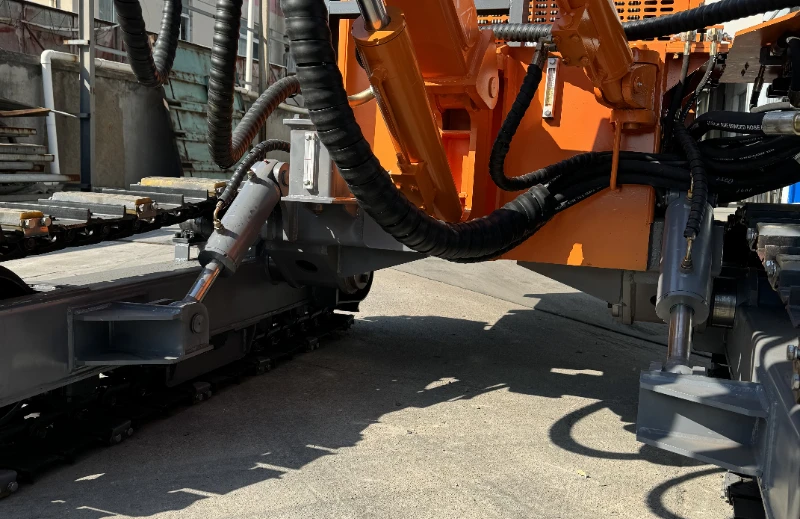

Nivele o cilindro
Cilindro de nivelamento de esteira, adequado para diversas condições de terreno para melhorar a estabilidade de toda a máquina.
08

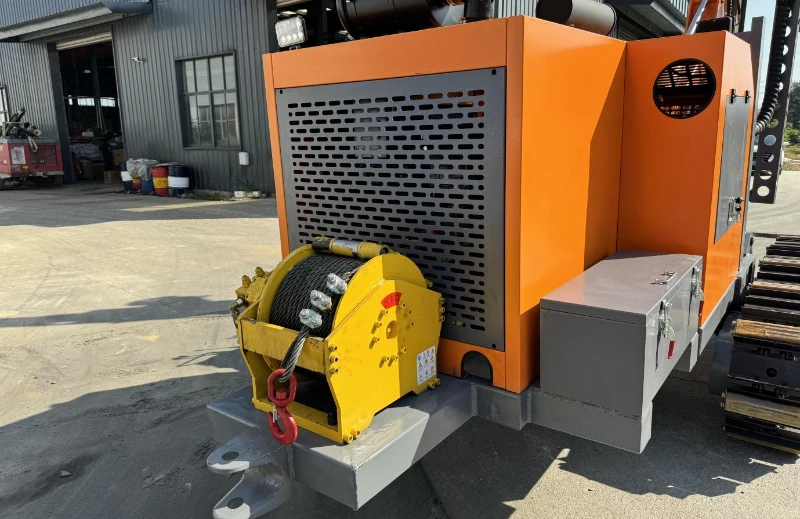

Guincho
Maior força de tração, garantindo a segurança dos trabalhos em encostas.
