A perfuratriz DTH montada sobre esteiras da série XD é adequada para perfurar furos de detonação de profundidade média em projetos a céu aberto, como mineração, pedreiras, ferrovias, transporte, conservação de água, materiais de construção e militares, e para operações de perfuração de rocha de alta eficiência. Também é amplamente utilizado em suporte de chumbadores, escavação de canais e operações de perfuração em projetos de esgoto.
|
Motor Diesel |
Yuchai YC4DK-100 73,5KW |
|
Profundidade do furo (m) |
30 |
|
Diâmetro do furo (mm) |
110-180 |

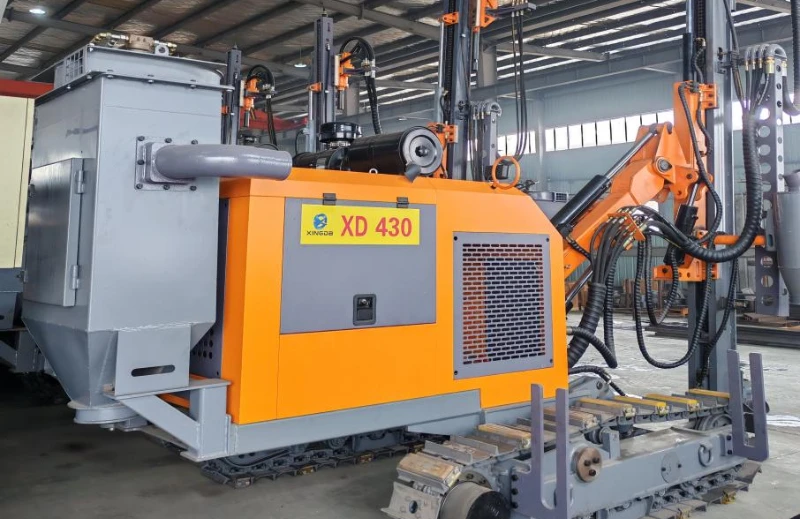

Principais características da plataforma de perfuração DTH montada sobre esteiras XD-430
A série XD430 de equipamentos de perfuração de poço aberto do tipo rastreador apresenta excelente desempenho, operação flexível, funções abrangentes e maior adaptabilidade, oferecendo uma alta relação custo-desempenho. Este produto pode ser amplamente aplicado em vários projetos de engenharia, como mineração a céu aberto, escavação de fundações para construção, conservação de água, usinas de energia, transporte e construção de defesa nacional para operações de perfuração de rochas. Também pode ser usado para fazer furos de ancoragem, furos de medição de pressão geológica e furos de drenagem para fins especiais.
Principais Parâmetros Técnicos
|
Modelo |
XD-430 |
|
Motor Diesel |
Yuchai YC4DK-100 73,5KW |
|
Profundidade do furo (m) |
30 |
|
Diâmetro do furo (mm) |
110-180 |
|
Tamanhos de tubos de perfuração (mm) |
Φ76x3000 |
|
Martelo DTH |
4"/5" |
|
Torque de Rotação (Máx.) (N.m) |
3500 |
|
Velocidade de rotação (rpm) |
0-100 |
|
Força de alimentação (KN) |
20 |
|
Força de elevação (KN) |
45 |
|
Tipo de feed |
Cilindro de Corrente |
|
Velocidade de deslocamento (Máx.)(km/h) |
3 |
|
Escalada （°） |
30 |
|
Peso total (kg) |
6050/6500 |
Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!
Estrutura

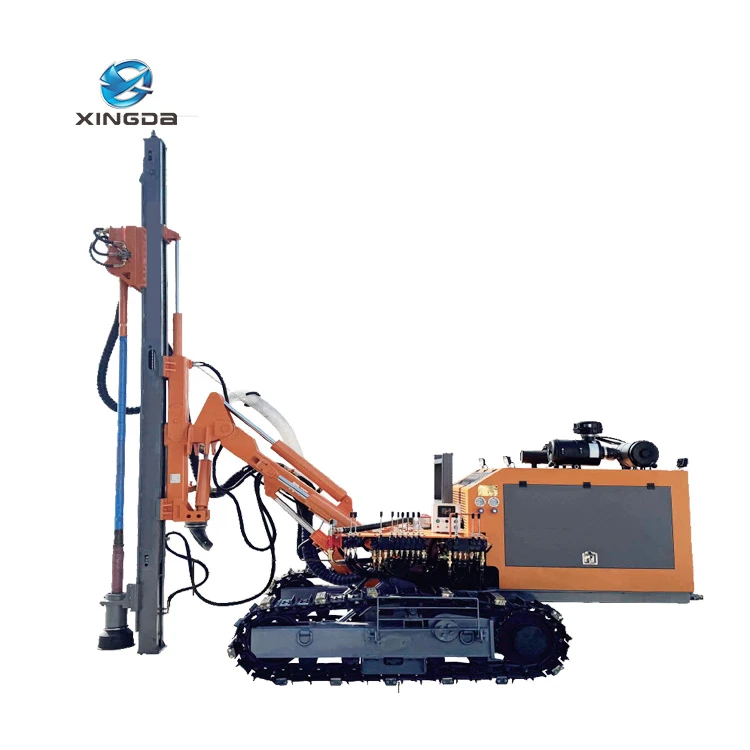

Os componentes da plataforma de perfuração DTH montada sobre esteiras XD-430: 1. Estrutura da esteira do motor ambulante; 2. Unidade de potência, 3.Conjunto da cabeça de potência, 4. Braço de perfuração, 5. Console de controle, 6. Filtro de ar, 7.Nivelar o cilindro, 8.Caixa de ferramentas (8 peças)
Os principais componentes são descritos a seguir
01
Estrutura para trilho de motor ambulante
Usando motor de caminhada de engenharia, a capacidade de escalada é forte e com baixa taxa de falhas.
02

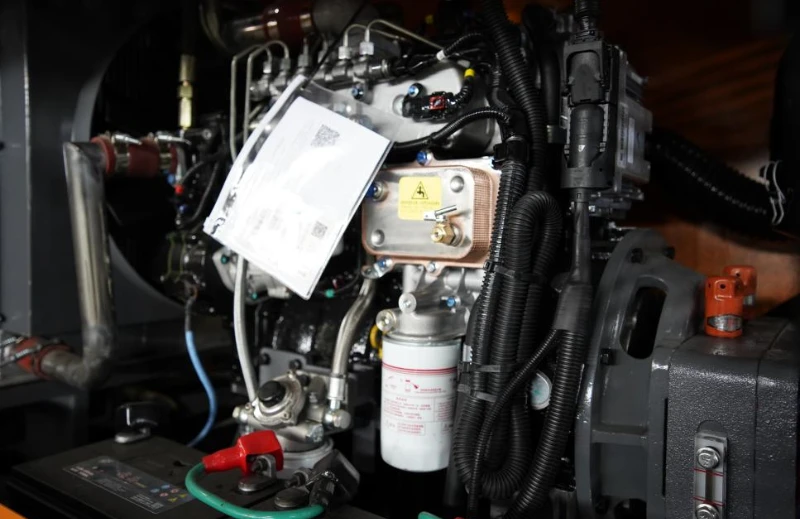

Unidade de energia
A fim de se adaptar aos diferentes ambientes de trabalho e às necessidades dos clientes, várias especificações de motores diesel e motores elétricos são utilizadas para atender a vários requisitos de acordo com os padrões nacionais de emissões.
03

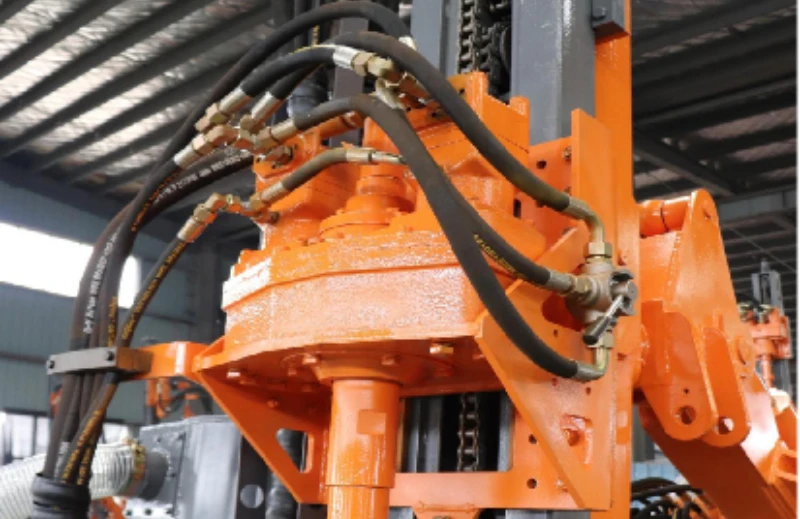

Cabeça de perfuração
Equipado com giroscópio de motor cicloidal duplo, com grande torque rotativo, características eficientes e duráveis.
04
Braço de perfuração
O braço de perfuração possui uma estrutura inovadora e ajuste conveniente, o que melhora muito a faixa de operação de perfuração.
05
Console de controle
O novo sistema hidráulico, com velocidade rápida e lenta, pode encurtar o tempo auxiliar de operação. Atenda aos requisitos de diferentes condições de trabalho.
06
Filtro de ar
O uso de pré-filtro, filtro de ar em banho de óleo e filtro de ar de três filtrações, para o motor diesel em ambiente de alta poeira para fornecer uma garantia.
07
Nivele o cilindro
Cilindro de nivelamento de esteira, adequado para diversas condições de terreno para melhorar a estabilidade de toda a máquina.
