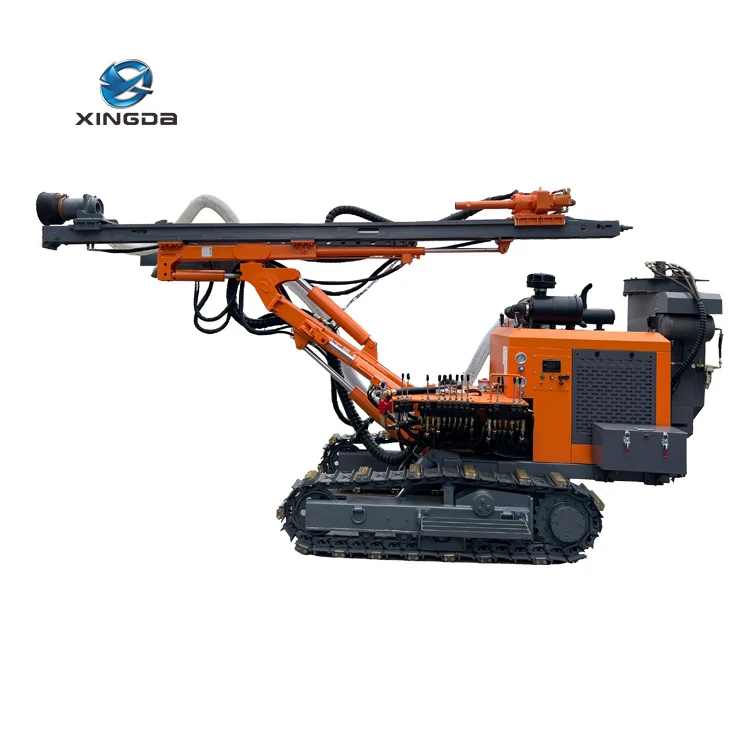

Plataforma de perfuração DTH montada em esteira XD-420B

A perfuratriz DTH montada sobre esteiras da série XD é adequada para perfurar furos de detonação de profundidade média em projetos a céu aberto, como mineração, pedreiras, ferrovias, transporte, conservação de água, materiais de construção e militares, e para operações de perfuração de rocha de alta eficiência. Também é amplamente utilizado em suporte de chumbadores, escavação de canais e operações de perfuração em projetos de esgoto.

Motor Diesel	Yuchai YCD4R22T-8 60KW
Diâmetro do furo (mm)	90-130
Tamanhos de tubos de perfuração (mm)	Φ76x3000

Consulte agora Entre em contato conosco

Principais recursos Principais Parâmetros Técnicos Estrutura Os principais componentes são descritos a seguir

Principais características da plataforma de perfuração DTH montada sobre esteiras XD-420B

Este modelo está equipado com um cabeçote rotativo de motor duplo e uma válvula multicanal de velocidade variável. O torque de rotação pode chegar a 1950 N.m, atendendo aos requisitos de hastes de perfuração de 76 mm e diâmetros de 130 mm. A velocidade máxima de rotação pode chegar a 150 rpm, atendendo às necessidades de alguns clientes para perfuração em alta velocidade em camadas de rocha mole. Ao mesmo tempo, os modelos da série 420B são equipados de série com esteiras de engenharia e motores de pistão, tornando a capacidade de escalada mais forte e a qualidade mais estável e confiável. Este modelo é o produto mais completo entre modelos similares.

Esta série de máquinas de perfuração é uma máquina de perfuração submersível econômica com alta configuração e funções completas.

Principais Parâmetros Técnicos

Modelo	XD-420B
Motor Diesel	Yuchai YCD4R22T-8 60KW
Diâmetro do furo (mm)	90-130
Tamanhos de tubos de perfuração (mm)	Φ76x3000
Martelo DTH	4”/3,5”
Torque de Rotação (Máx.) (N.m)	2200
Velocidade de rotação (rpm)	0-150
Força de alimentação (KN)	15
Força de elevação (KN)	25
Tipo de feed	Cilindro de Corrente
Velocidade de deslocamento (Máx.)(km/h)	2.5
Escalada （°）	25
Peso total (kg)	4500/4250
Dimensões de transporte (CxLxA) (mm)	490021002200

Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!

Estrutura

Os componentes da plataforma de perfuração DTH montada sobre esteiras XD-420B: 1. Estrutura da esteira do motor ambulante; 2. Unidade de potência, 3.Conjunto da cabeça de potência, 4. Braço de perfuração, 5. Console de controle, 6. Filtro de ar, 7.Nivelar o cilindro, 8. Caixa de ferramentas (8 peças)

Os principais componentes são descritos a seguir

Estrutura para trilho de motor ambulante

Usando motor de caminhada de engenharia, a capacidade de escalada é forte e com baixa taxa de falhas.

Unidade de energia

A fim de se adaptar aos diferentes ambientes de trabalho e às necessidades dos clientes, várias especificações de motores diesel e motores elétricos são utilizadas para atender a vários requisitos de acordo com os padrões nacionais de emissões.

Remova a caixa de transmissão, conecte-se diretamente ao motor e a taxa de falhas será baixa.

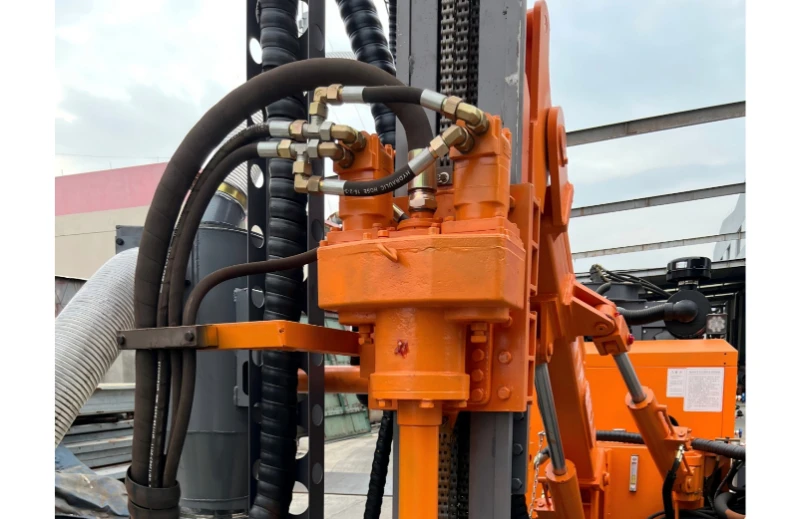

Cabeça de perfuração

Equipado com giroscópio de motor cicloidal duplo, com grande torque rotativo, características eficientes e duráveis.

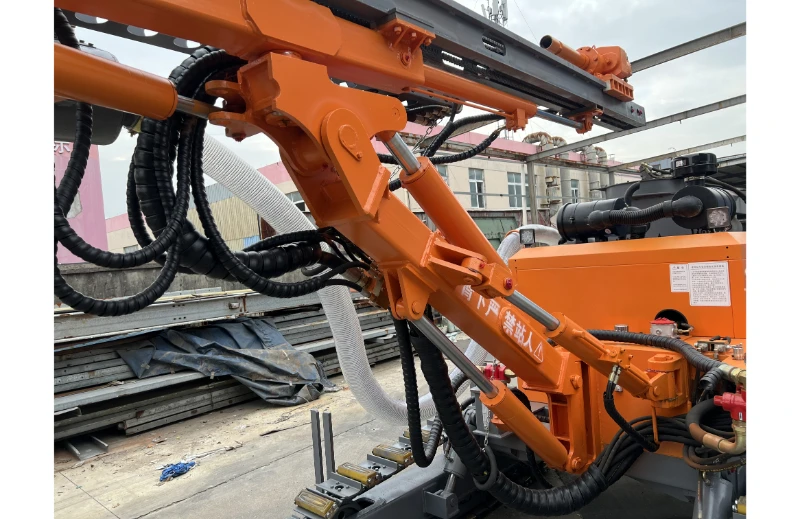

Braço de perfuração

O braço de perfuração tem uma estrutura nova e ajuste conveniente, o que melhora muito a faixa de operação de perfuração e utiliza furos horizontais baixos. Altura mínima do furo horizontal 300 mm.

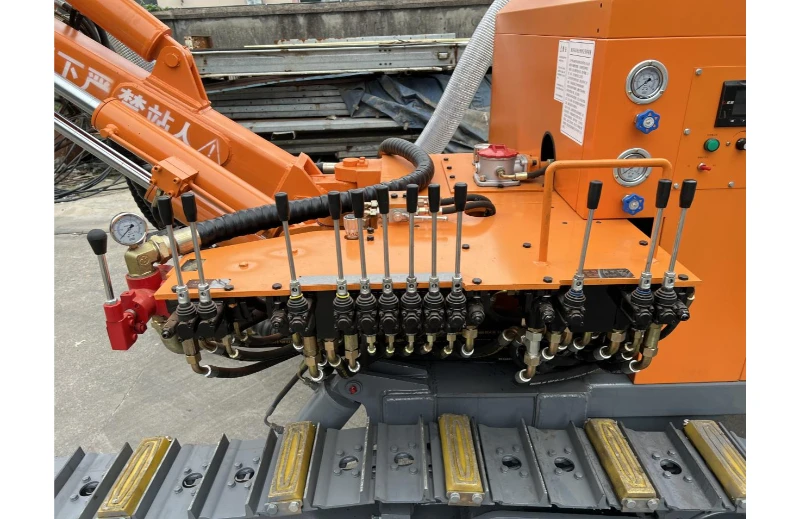

Console de controle

O novo sistema hidráulico, com velocidade rápida e lenta, pode encurtar o tempo auxiliar de operação. Atenda aos requisitos de diferentes condições de trabalho.

Filtro de ar

O uso de pré-filtro, filtro de ar em banho de óleo e filtro de ar de três filtrações, para o motor diesel em ambiente de alta poeira para fornecer uma garantia.

Nivele o cilindro

Cilindro de nivelamento de esteira, adequado para diversas condições de terreno para melhorar a estabilidade de toda a máquina.
