A perfuratriz DTH montada sobre esteiras da série XD é adequada para perfurar furos de detonação de profundidade média em projetos a céu aberto, como mineração, pedreiras, ferrovias, transporte, conservação de água, materiais de construção e militares, e para operações de perfuração de rocha de alta eficiência. Também é amplamente utilizado em suporte de chumbadores, escavação de canais e operações de perfuração em projetos de esgoto.
|
Diâmetro do furo (mm) |
90-127 |
|
Tamanhos de tubos de perfuração (mm) |
Φ64x3000 |
|
Martelo DTH |
3,5" |

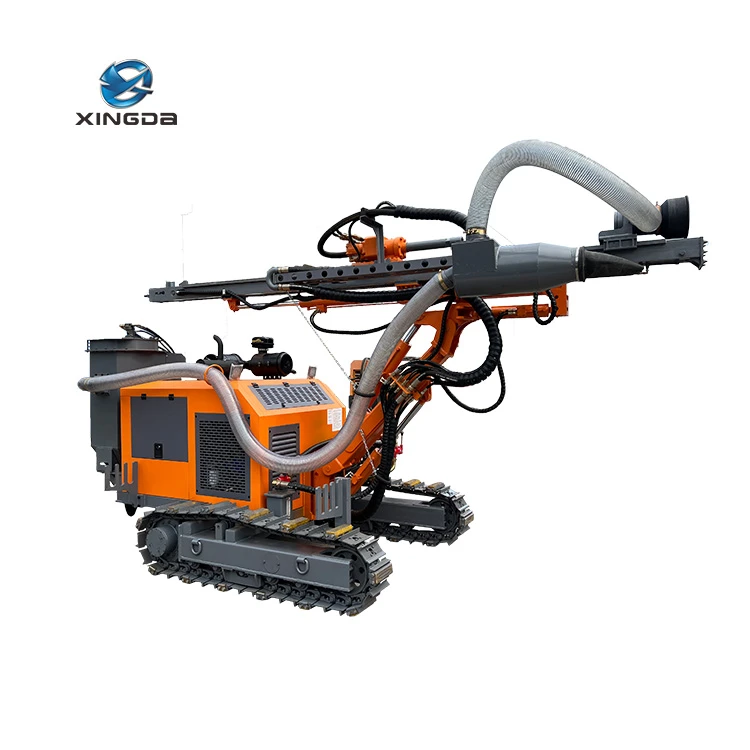

Principais características da plataforma de perfuração DTH montada sobre esteiras XD-416
Este produto apresenta excelente desempenho, operação flexível, funções completas, maior adaptabilidade e desempenho de custo relativamente alto. Este produto pode ser amplamente aplicado em operações de perfuração de rochas em vários projetos, como mineração a céu aberto, escavação de fundações, conservação de água, usinas de energia, transporte e construção de defesa nacional. Ele também pode ser usado para fazer furos em rochas para fins especiais, como furos de ancoragem, furos de medição de pressão in-situ e furos de drenagem.
Principais Parâmetros Técnicos
|
Modelo |
XD-416 |
|
Motor Diesel |
Yuchai YC4DK80 |
|
Diâmetro do furo (mm) |
90-127 |
|
Tamanhos de tubos de perfuração (mm) |
Φ64x3000 |
|
Martelo DTH |
3,5" |
|
Torque de Rotação (Máx.) (N.m) |
1950 |
|
Velocidade de rotação (rpm) |
0-150 |
|
Força de alimentação (KN) |
15 |
|
Força de elevação (KN) |
25 |
|
Tipo de feed |
Cilindro de Corrente |
|
Velocidade de deslocamento (Máx.)(km/h) |
2.5 |
|
Escalada （°） |
25 |
|
Peso total (kg) |
4500/4250 |
|
Dimensões de transporte (CxLxA) (mm) |
4900*2000*2200 |
Avanços no design de tecnologia, não podemos alterar o aviso efetivo do produto para você, por favor, me perdoe!
Estrutura
Os componentes da plataforma de perfuração DTH montada sobre esteiras XD-416: 1. Estrutura da esteira do motor ambulante; 2. Unidade de alimentação, 3. Conjunto da cabeça de alimentação, 4. Braço de perfuração, 5. Console de controle, 6. Filtro de ar (6 peças)
Os principais componentes são descritos a seguir
01
Estrutura para trilho de motor ambulante
Usando motor de caminhada de engenharia, a capacidade de escalada é forte e com baixa taxa de falhas.
02

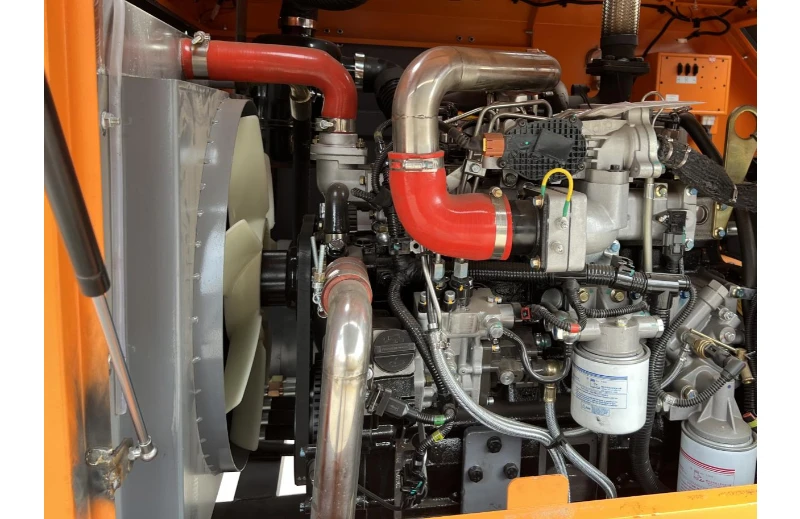

Unidade de energia
A fim de se adaptar aos diferentes ambientes de trabalho e às necessidades dos clientes, várias especificações de motores diesel e motores elétricos são utilizadas para atender a vários requisitos de acordo com os padrões nacionais de emissões.
03

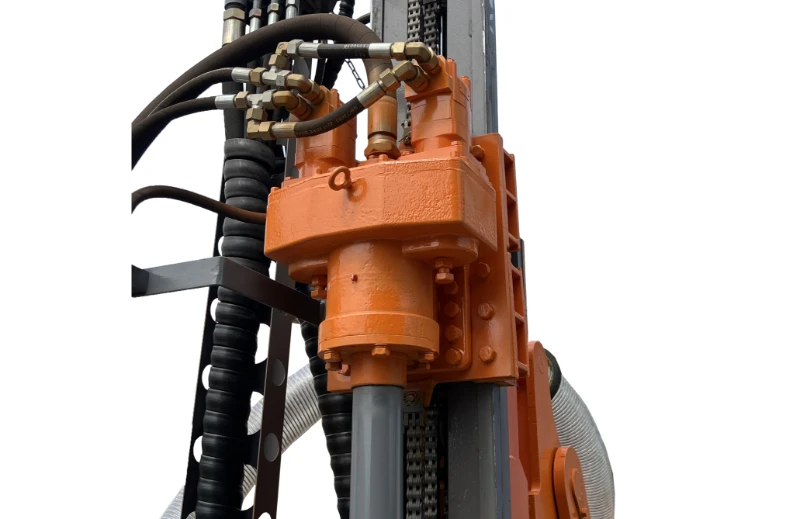

Cabeça de perfuração
Equipado com giroscópio de motor cicloidal duplo, com grande torque rotativo, características eficientes e duráveis.
04

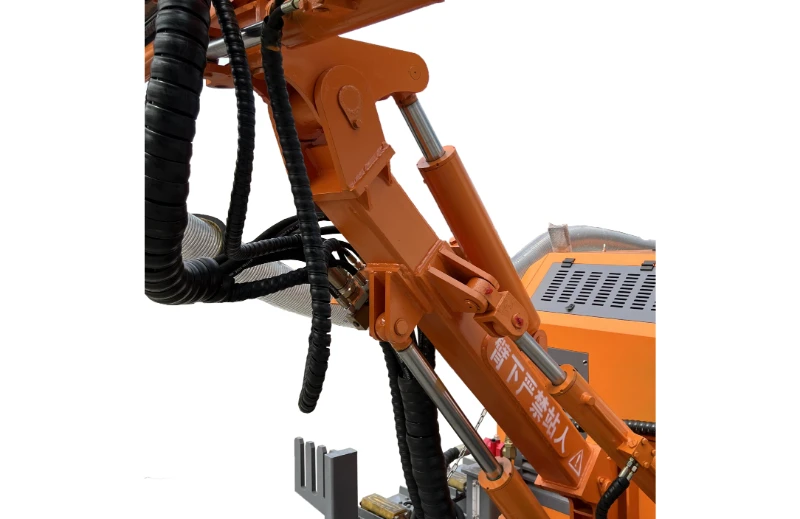

Braço de perfuração
O braço de perfuração possui uma estrutura inovadora e ajuste conveniente, o que melhora muito a faixa de operação de perfuração.
05
Console de controle
O novo sistema hidráulico, com velocidade rápida e lenta, pode encurtar o tempo auxiliar de operação. Atenda aos requisitos de diferentes condições de trabalho.
06
Filtro de ar
O uso de pré-filtro, máquina de filtro de ar tipo banho de óleo, filtragem secundária de filtro de ar para algumas máquinas de óleo em ambientes com alto teor de poeira para fornecer uma garantia.
