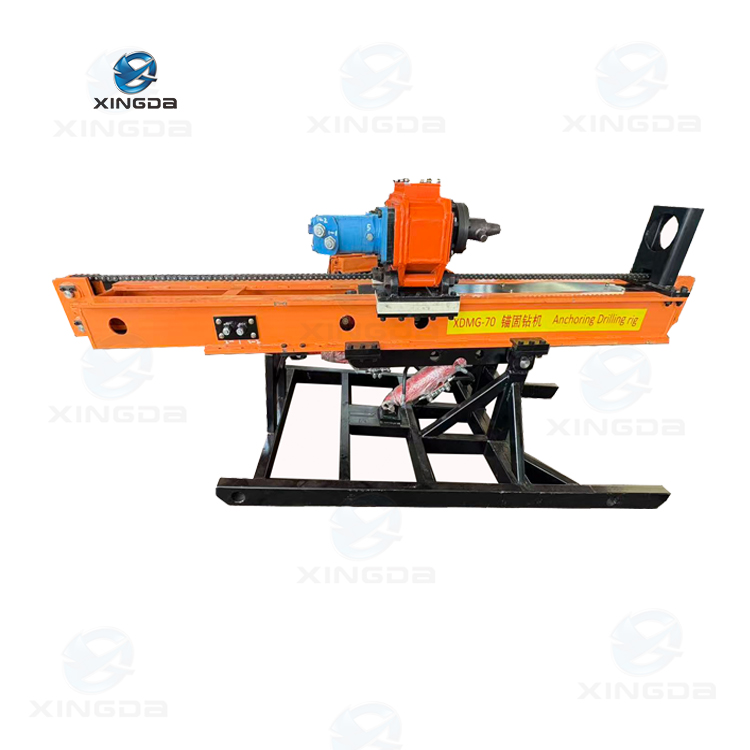

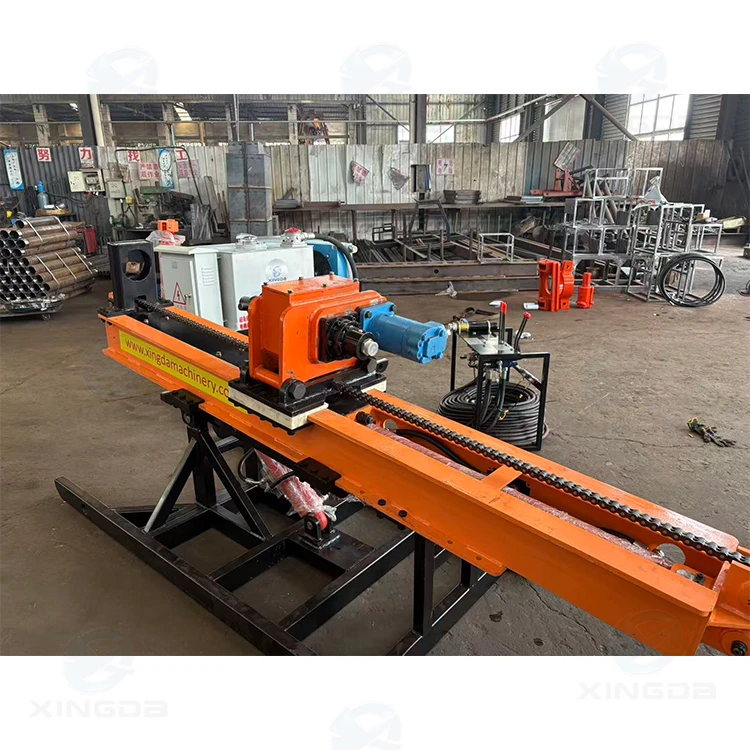

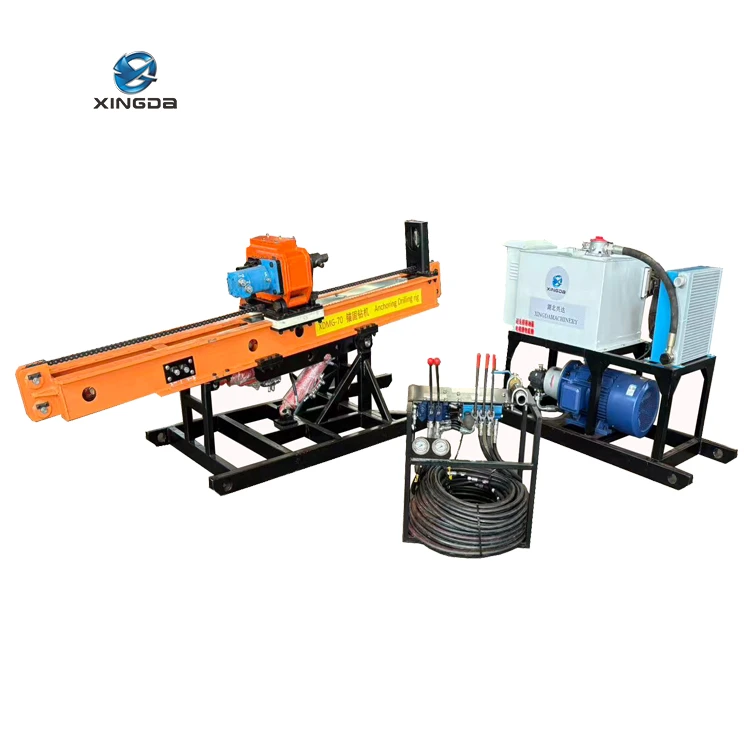

A sonda de perfuração de engenharia XDMG-70 Anchorage é uma das máquinas de construção de engenharia semi-hidráulica, que adota a estrutura dividida, composta por cabeçote motorizado, estação de bombeamento, mastro, estrutura e assim por diante. Conexão flexível entre os componentes, conveniente para instalação e desmontagem e conveniente para layout de campo rápido de acordo com diferentes ambientes de construção.

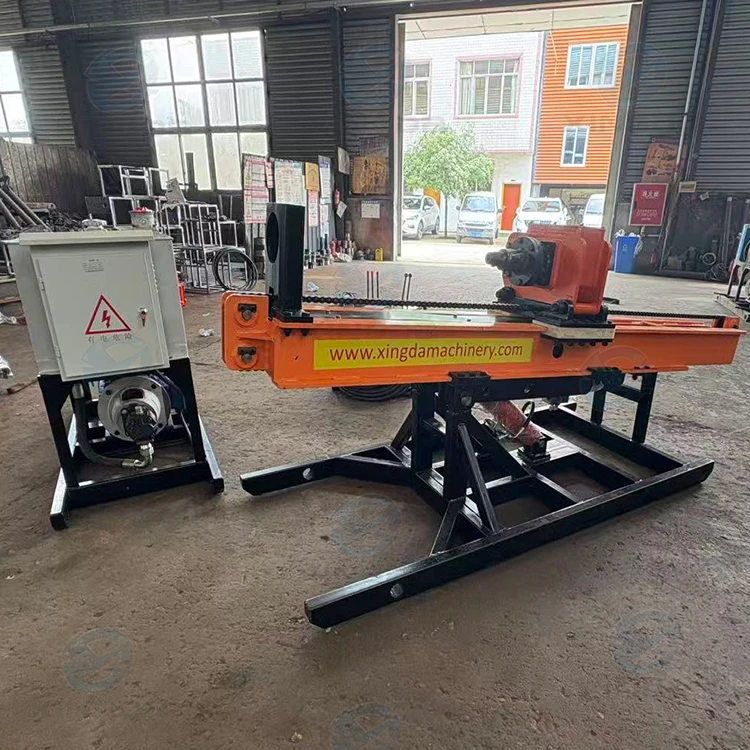

A moldura é uma peça estrutural soldada em perfis de aço, de leveza e alta resistência. O conjunto da torre pode ajustar o ângulo do mastro através do mecanismo de corda da cabeça motorizada e a altura de perfuração de uma face de trabalho, a furadeira é equipada com duas hastes de suporte, a parte inferior é conectada à estrutura através do eixo do pino, e a parte superior é fixada com o mastro.
Aplicação:
Pode ser aplicado em ferrovias, rodovias, pontes, subleitos, fundações de barragens e outros edifícios industriais e civis para reforço de fundações, isolamento de água e prevenção de vazamentos, tratamento de fundações moles e gerenciamento de desastres geológicos. A máquina é totalmente funcional e pode completar várias construções de jet grouting, âncoras e cabos de âncora.

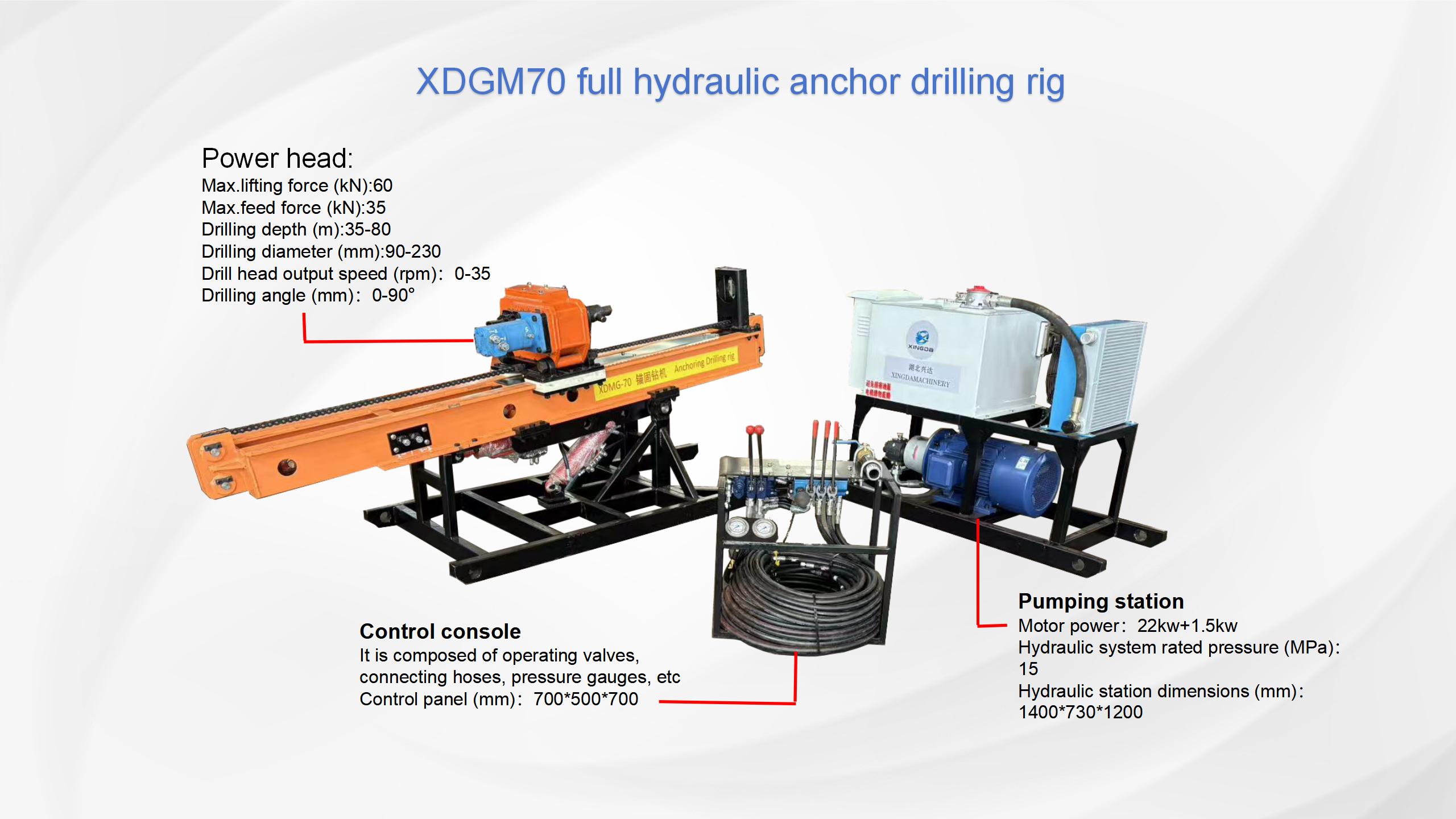

Características

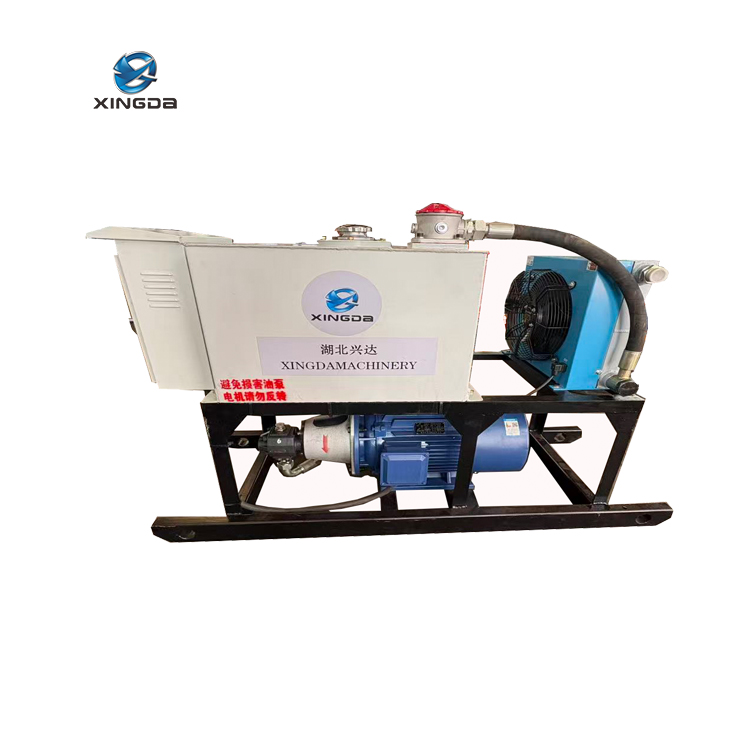

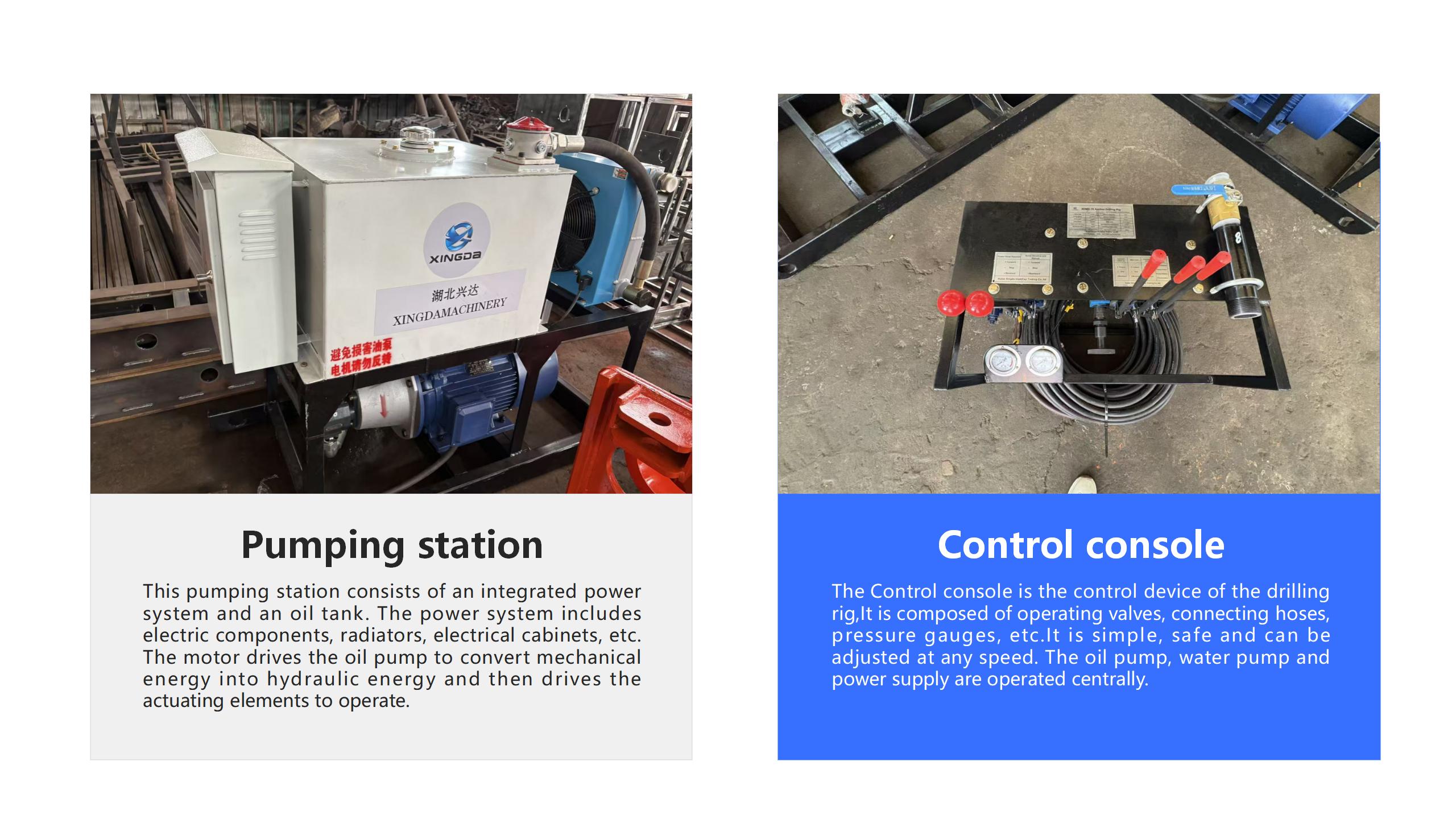

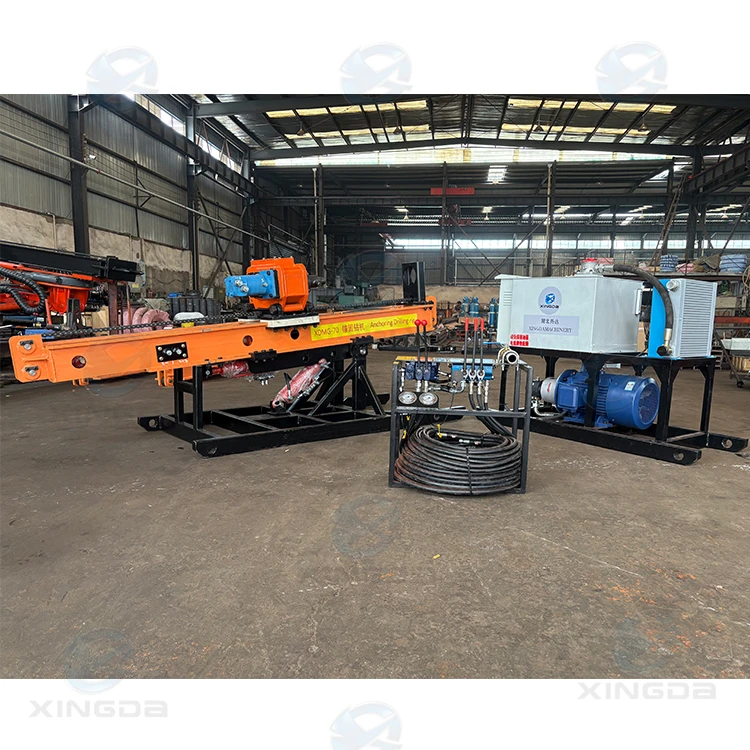

Esta estação de bombeamento consiste em um sistema de energia integrado e um tanque de óleo. O sistema de energia inclui componentes elétricos, radiadores, gabinetes elétricos, etc. O motor aciona a bomba de óleo para converter energia mecânica em energia hidráulica e, em seguida, aciona os elementos de atuação para operar.

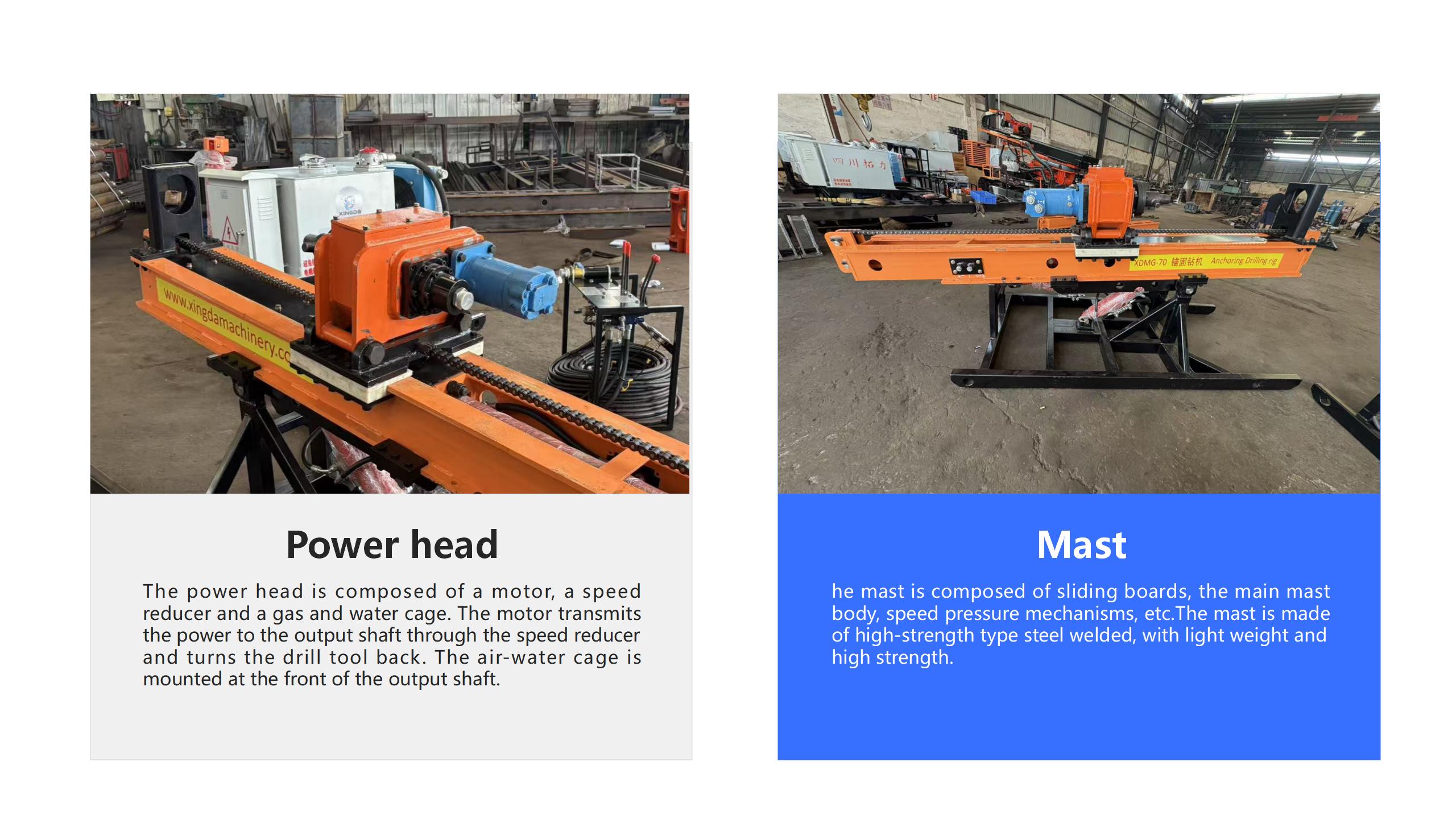

O cabeçote motorizado é composto por um motor, um redutor de velocidade e uma gaiola de gás e água. O motor transmite a potência ao eixo de saída através do redutor de velocidade e gira a ferramenta de perfuração para trás. A gaiola ar-água é montada na frente do eixo de saída.
O mastro é composto por placas deslizantes, o corpo do mastro principal, mecanismos de pressão de velocidade, etc. O skate conecta o mastro e o cabeçote motorizado e aciona o cabeçote motorizado para descer até as ferramentas de perfuração de entrada e inicialização. O mastro é feito de aço soldado de alta resistência, leve e de alta resistência. O mecanismo de pressão é acionado pelo cilindro que move o skate através do mecanismo de velocidade da corrente para realizar a pressão e iniciar a cabeça motorizada.
4.Console de controle

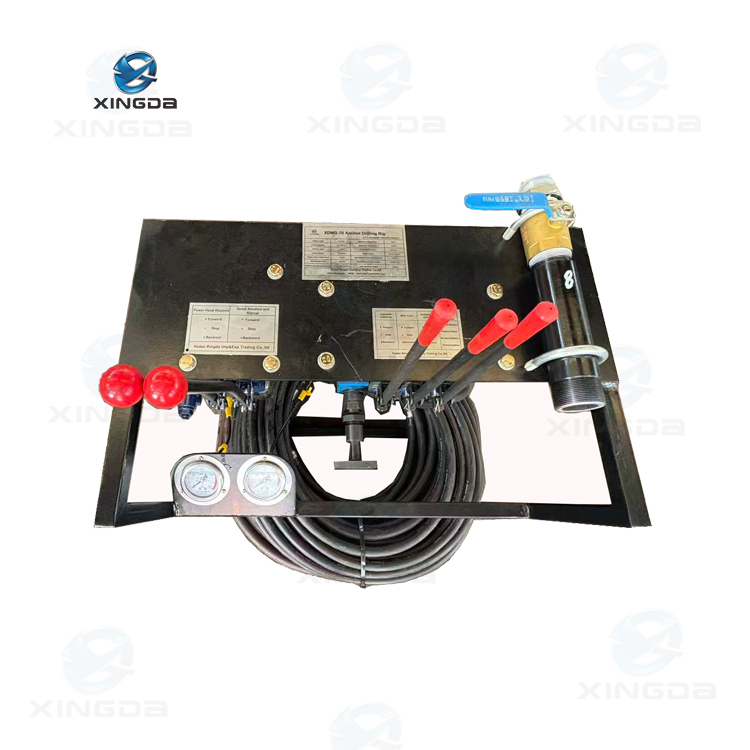

O Console de controle é o dispositivo de controle da plataforma de perfuração, é composto por válvulas de operação, mangueiras de conexão, manômetros, etc. A válvula de reversão controla o cabeçote motorizado para alimentação. O manômetro no console mostra a força de alimentação do cabeçote motorizado. Possui função de ligação e pode ser controlado centralmente através do console de operação. É simples, seguro e pode ser ajustado em qualquer velocidade. A bomba de óleo, a bomba de água e a fonte de alimentação são operadas centralmente.
Principais Parâmetros Técnicos
| Modelo | XDMG-70 |
| 耗气量 Consumo de gás (m³/min) |
9-12 |
| 钻孔直径 Diâmetro de perfuração (mm) |
90-230 |
| 配用冲击器 Impactor equipado |
Série CIR, série DHD |
| 钻孔深度 Profundidade de perfuração (m) |
35-80 |
| 钻杆规格 Especificações da haste de perfuração (mm) |
φ76*1500 φ89*1500 |
| 动力头输出最大扭矩 Torque máximo de saída da cabeça de perfuração (Nm) |
4200 |
| 动力头最大行程 Curso máximo da cabeça motorizada (mm) |
1800 |
| 动力头最大提升力 Força máxima de elevação da cabeça de perfuração (kN) |
60 |
| 动力头最大给进力 Força máxima de avanço da cabeça de perfuração (kN) |
35 |
| 液压系统额定压力 Pressão nominal do sistema hidráulico (MPa) |
15 |
| 电机功率 Potência do motor |
22kw+1,5kw |
| 钻机总质量 Peso bruto da sonda de perfuração (kg) |
1500 |
| 动力头输出转速 Velocidade de saída da cabeça de perfuração (rpm) |
0-35 |
| 钻进角度 Ângulo de perfuração (mm) |
0-90° |
| 辅助导轨行程 Curso do trilho auxiliar (mm) |
400 |
| 运输尺寸 Dimensões de transporte da plataforma de perfuração(milímetros） |
3000*1000*1200 |
| 外形尺寸 Dimensões verticais da plataforma de perfuração(milímetros） |
2200*1000*3000 |
| 液压站尺寸 Dimensões da estação hidráulica (mm) |
1400*730*1200 |
| 操作台尺寸 Painel de controle (mm) |
700*500*700 |
| 破碎方法 Método de esmagamento |
Rotativo de impacto |
Detalhes estruturais
