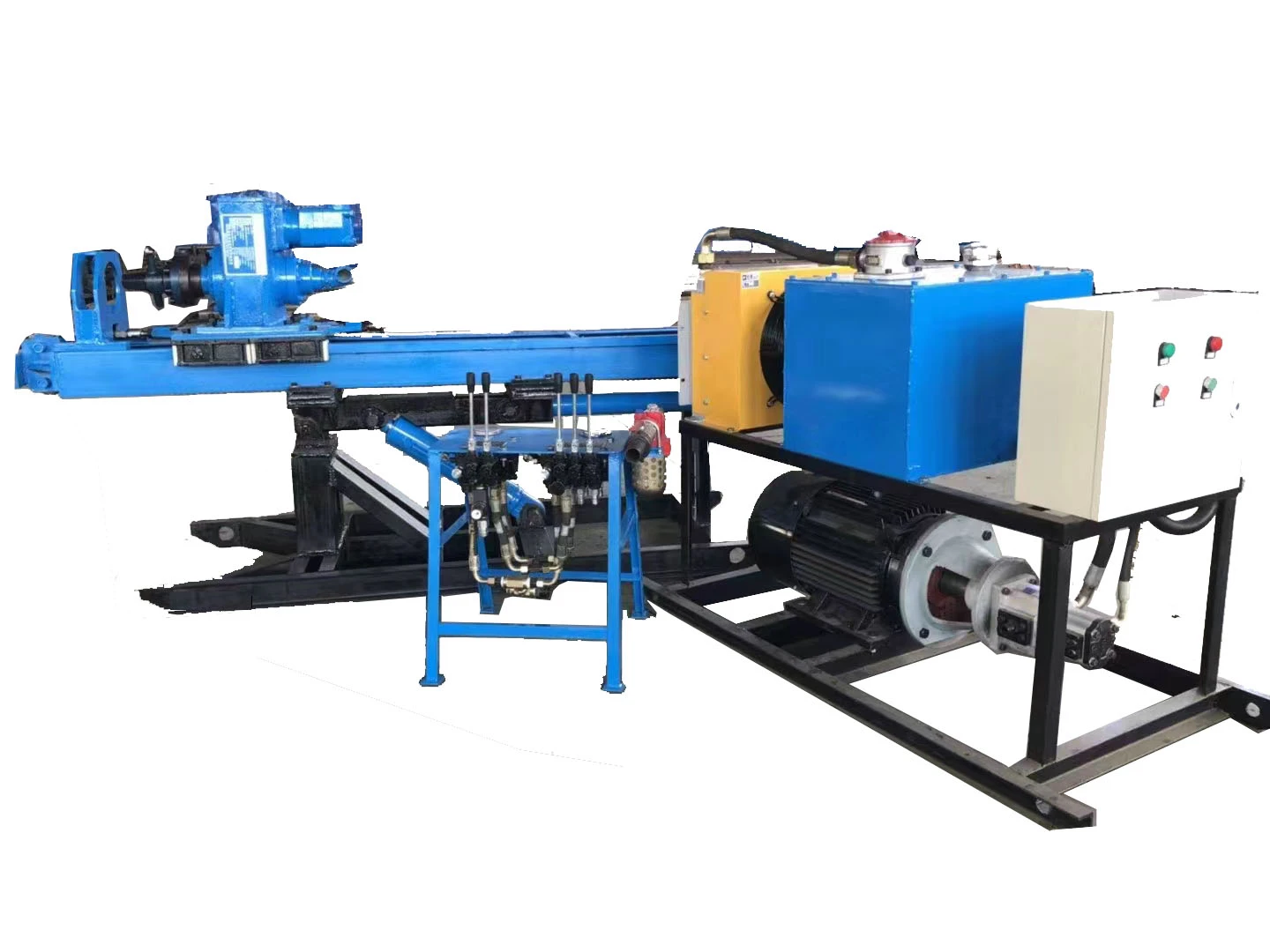

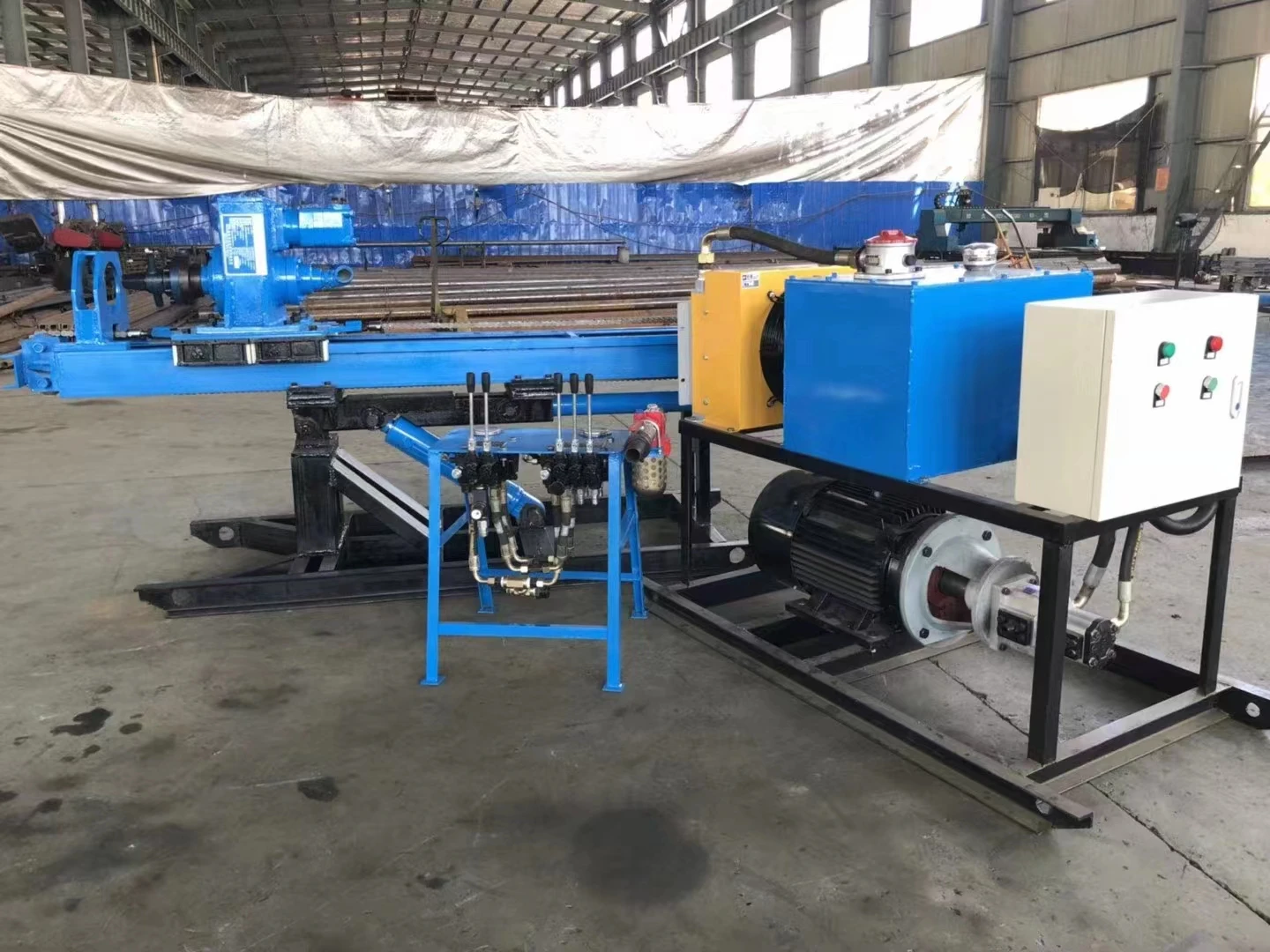

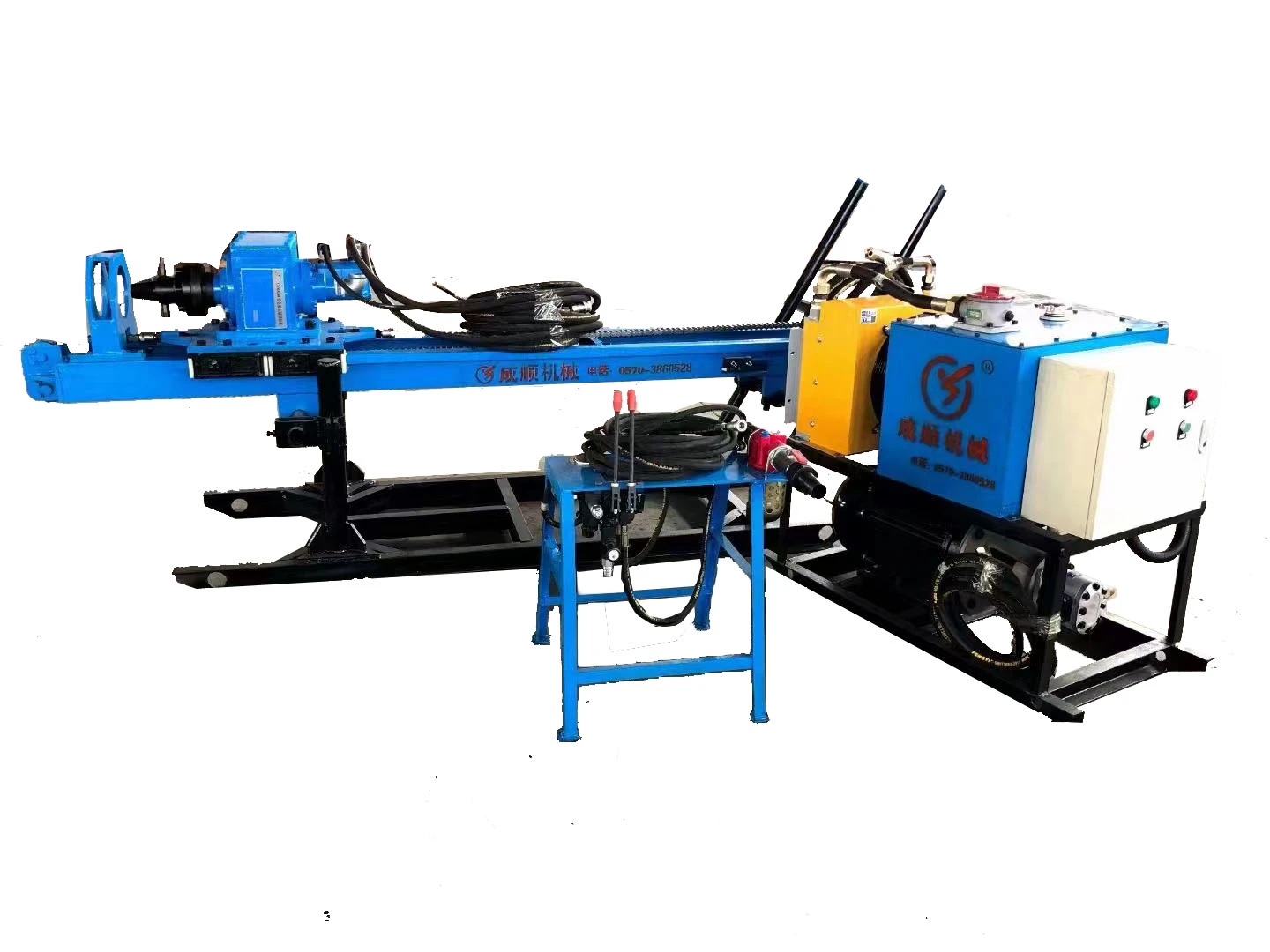

Máquina de perfuração de engenharia XDGM-40 Anchorage

A sonda de perfuração de engenharia XDMG40 Anchorage é uma das máquinas de construção de engenharia semi-hidráulica, que adota a estrutura dividida, composta por cabeçote motorizado, estação de bombeamento, mastro, estrutura e assim por diante. Conexão flexível entre os componentes, conveniente para instalação e desmontagem e conveniente para layout de campo rápido de acordo com diferentes ambientes de construção.

A moldura é uma peça estrutural soldada em perfis de aço, de leveza e alta resistência. O conjunto da torre pode ajustar o ângulo do mastro através do mecanismo de corda da cabeça motorizada e a altura de perfuração de uma face de trabalho, a furadeira é equipada com duas hastes de suporte, a parte inferior é conectada à estrutura através do eixo do pino, e a parte superior é fixada com o mastro.

Consulte agora Entre em contato conosco

Características Principais Parâmetros Técnicos Detalhes estruturais

Características

XDGM-40

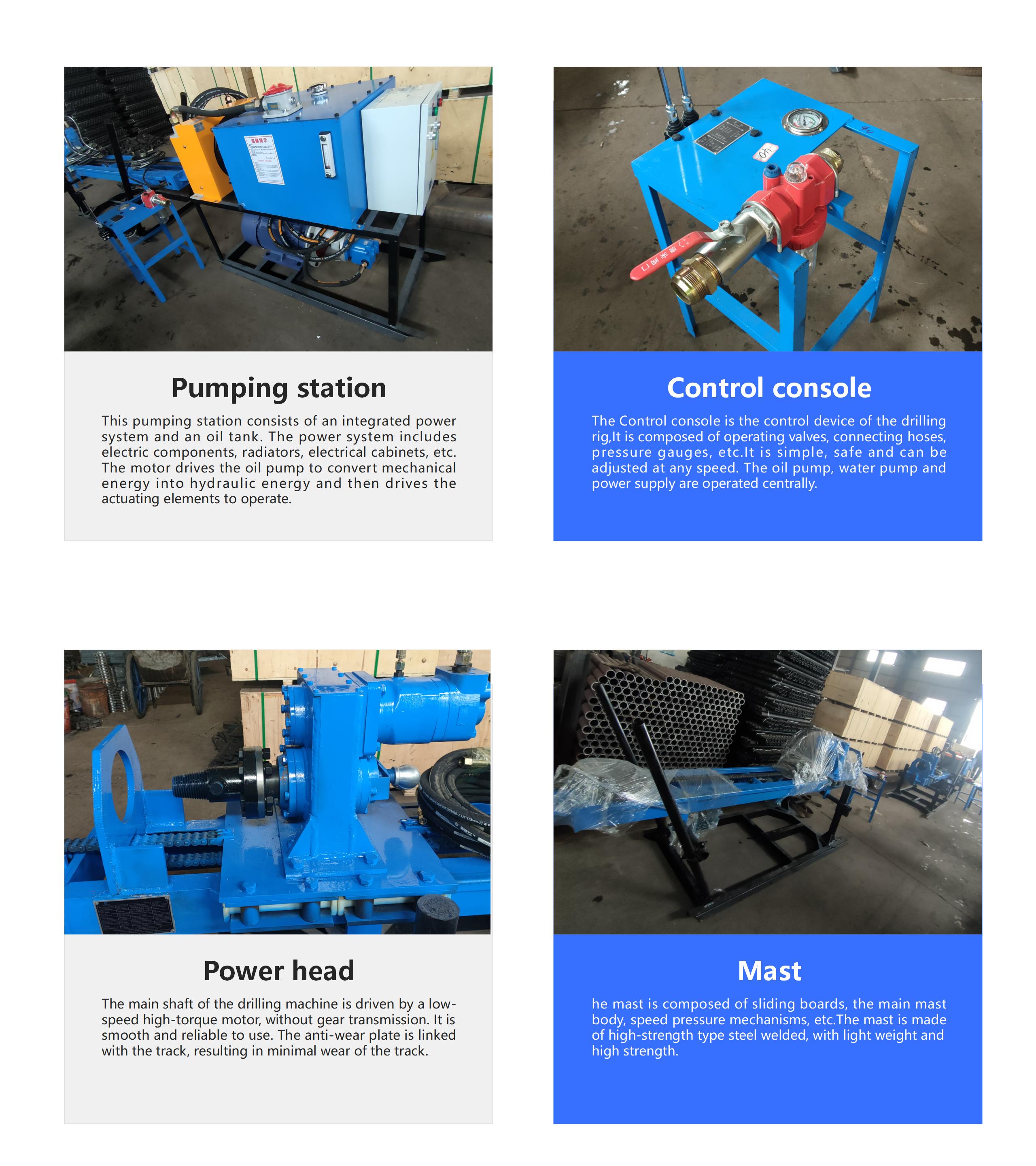

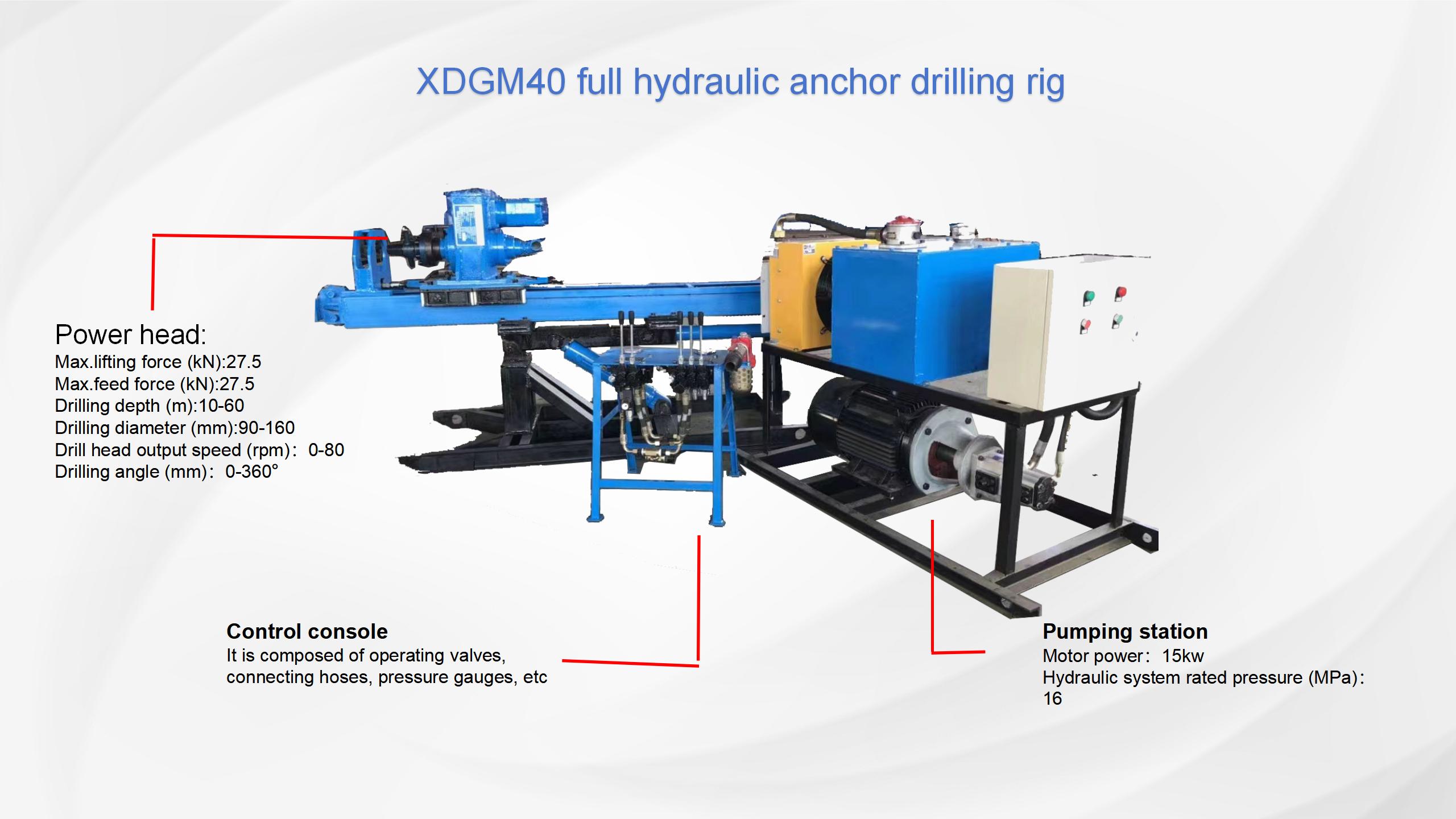

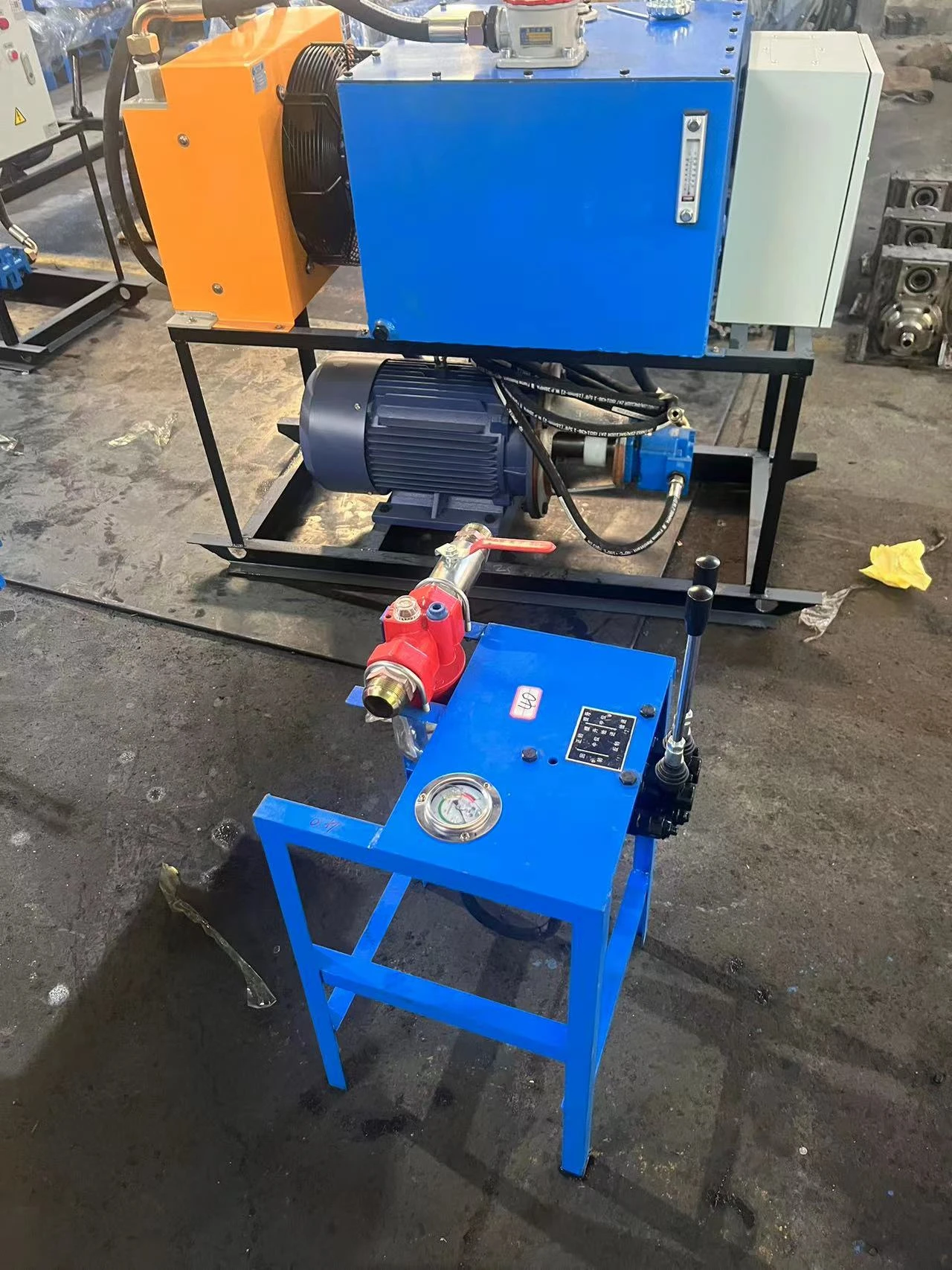

1. Estação de bombeamento:
A estação de bombeamento é composta por um sistema de energia abrangente e uma estação operacional. O sistema de energia consiste em motor elétrico, dispositivo de filtro, radiador, bomba de óleo, etc. O motor aciona a bomba de óleo para converter a energia mecânica em energia hidráulica e acionar o elemento executor para funcionar. A mesa cirúrgica é o dispositivo de controle da sonda de perfuração, equipada com válvula reversora, manômetro, válvula reguladora de pressão, tanque de combustível e quadro elétrico. A válvula de reversão controla a alimentação do cabeçote motorizado. O manômetro no console mostra a força de alimentação do cabeçote motorizado.

2. Cabeça motorizada
O cabeçote motorizado é composto por um motor, um redutor de velocidade e uma gaiola de gás e água. O motor transmite a potência ao eixo de saída através do redutor de velocidade e gira a ferramenta de perfuração para trás. A gaiola ar-água é montada na frente do eixo de saída.

3. O mastro
Mastro para fora do skate, corpo do mastro, mecanismo de pressão de velocidade, etc. O skate conecta o mastro e o cabeçote motorizado e aciona o cabeçote motorizado para descer até as ferramentas de perfuração de entrada e inicialização. O mastro é feito de aço soldado de alta resistência, leve e de alta resistência. O mecanismo de pressão é acionado pelo cilindro que move o skate através do mecanismo de velocidade da corrente para realizar a pressão e iniciar a cabeça motorizada.

4. O rack e a haste de suporte
A moldura é uma peça estrutural soldada em perfis de aço, de leveza e alta resistência. O conjunto da torre pode ajustar o ângulo do mastro através do mecanismo de corda da cabeça motorizada e a altura de perfuração de uma face de trabalho, a furadeira é equipada com duas hastes de suporte, a parte inferior é conectada à estrutura através do eixo do pino, e a parte superior é fixada com o mastro.

Principais Parâmetros Técnicos

XDGM-40

Modelo	XDGM40	XDGM40 (elétrico)
耗气量 Consumo de ar	9-12㎥/min	9-12㎥/min
钻孔直径 Diâmetro do furo (mm)	90-160	90-150
配用冲击器 Martelo DTH	Série CIR, série DHD	Série CIR, série DHD
钻孔深度 Profundidade de perfuração	10-60m	10-60m
钻杆规格 Especificação do tubo de perfuração	761500,891500m	761500,801500mm
动力头输出最大扭矩 Torque máximo	3000N·m	1600N·m
动力头最大行程 Curso máximo	1800m	1800m
动力头最大提升力 Força de levantamento	27,5KN	27,5KN
动力头最大给进力 Força alimentadora	27,5KN	27,5KN
液压系统额定压力 Pressão máx.	16mpa	16mpa
电机功率 Poder	15KW	7,5 kw+4 kw
钻机总质量 Peso	900KG	750kg
动力头输出转速 Velocidade de rotação	0-80 rpm	50 rpm
推进器翻转角度Ângulo de perfuração	10°-360°	10°-90°

Detalhes estruturais

XDGM-40
