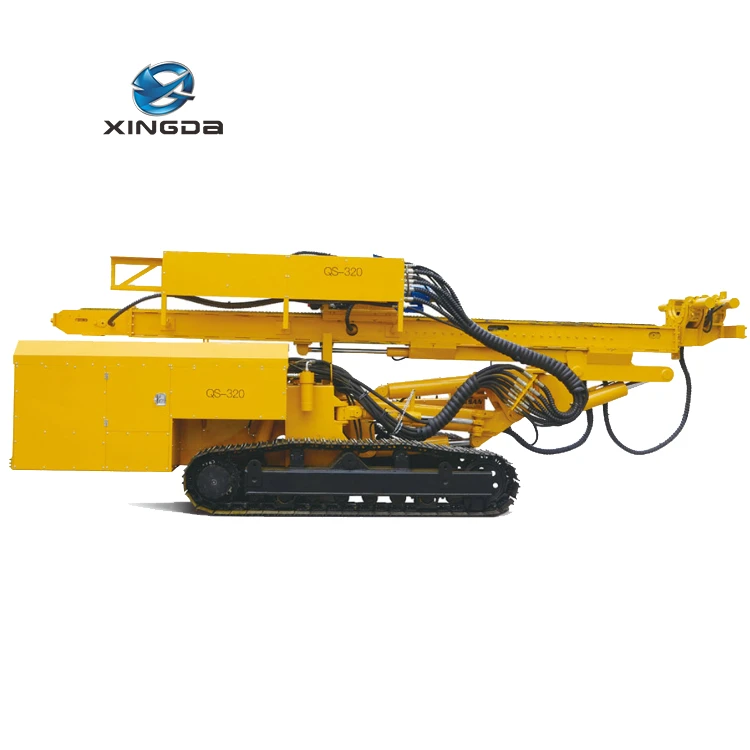

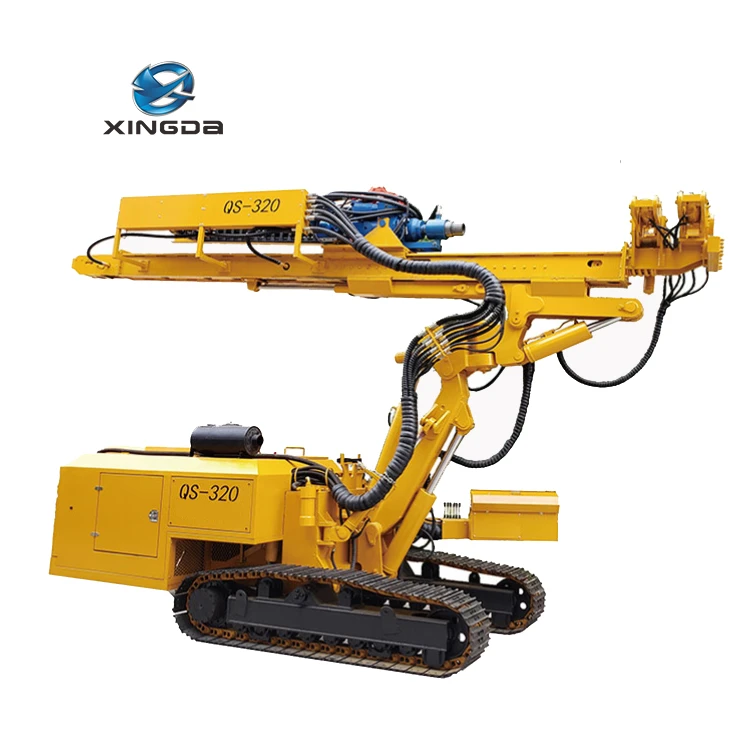

A perfuratriz multifuncional hidráulica, como equipamento especializado para construção de infraestrutura, apresenta baixo consumo de energia, alta eficiência e versatilidade. Com controle totalmente hidráulico, oferece operação conveniente e flexível. A plataforma possui articulação multiarticular, permitindo a adaptação a vários requisitos de ângulo de construção. Este equipamento é altamente móvel, economizando tempo, esforço e reduzindo complicações. A perfuratriz hidráulica multifuncional é equipada com um cabeçote motorizado de impacto rotativo que é desenvolvido de forma independente e continuamente atualizado por nossa empresa. Esse cabeçote motorizado integra rotação eficiente e impacto de alta frequência em uma única estrutura, proporcionando desempenho estável.
A perfuratriz hidráulica multifuncional é amplamente utilizada em vários projetos de engenharia, incluindo ancoragem para hastes de ancoragem anti-flutuantes, reforço de tratamentos de encostas rodoviárias e ferroviárias, perfuração de microestacas, poços de drenagem, suporte de escavação profunda, reforço de leito de estrada, reboco de metrô, suporte avançado de galpão de tubos de túnel, reforço de barragens de engenharia hidrelétrica e tratamento de prevenção de infiltração, furos de drenagem e furos de detonação em minas e pedreiras.
Recursos

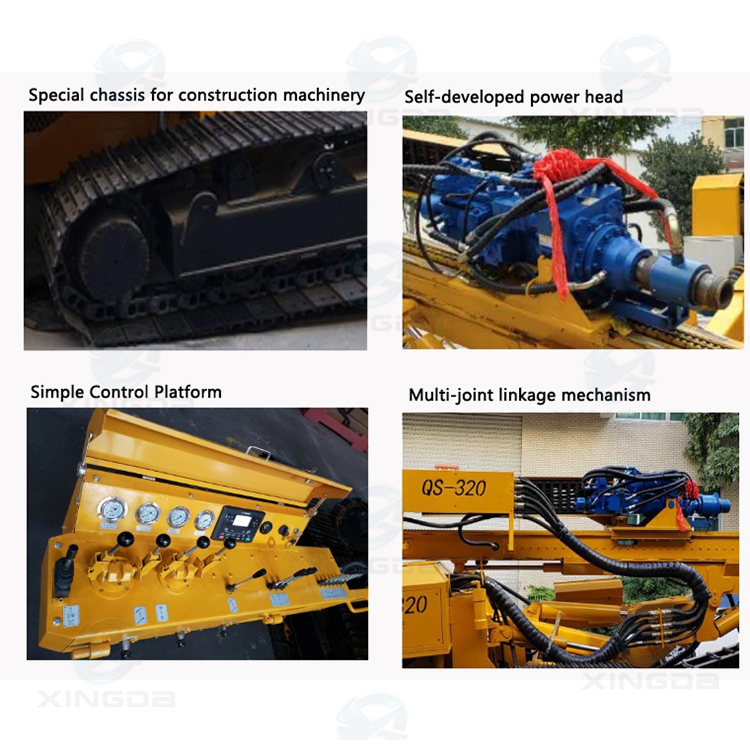

A cabeça motorizada de impacto rotativo combina perfeitamente um motor rotativo de alto torque com um impactador hidráulico eficiente. Durante a perfuração, o revestimento da haste gira e impacta simultaneamente, permitindo que ela se adapte a diversas formações complexas. Isso permite rápida perfuração e formação de furos em camadas desafiadoras, como cascalho, fraturadas e camadas de aterro. Além disso, a cabeça rotativa de impacto possui uma função anti-impacto. Quando ocorre travamento durante a perfuração, o revestimento da haste de perfuração pode ser impactado ao contrário para garantir uma recuperação suave do revestimento da haste de perfuração. A cabeça motorizada de impacto rotativo também é projetada com um mecanismo de compensação de rosca, o que reduz a dificuldade operacional ao substituir hastes de perfuração e carcaças. Este mecanismo protege as roscas das hastes e dos revestimentos, prolongando efetivamente sua vida útil. Além disso, evita impactos severos no sistema hidráulico durante a substituição de hastes de perfuração e carcaças. O sistema hidráulico desta perfuratriz adota um sistema variável de detecção de carga, garantindo a utilização eficiente do motor e da bomba hidráulica, e melhorando a estabilidade do sistema hidráulico. Com seu desempenho poderoso, alto torque, grande força de impacto e operação flexível, esta perfuratriz demonstra excelente eficiência na construção.
Principais parâmetros técnicos
| 名称Descrição | 单 você Você não | QS320 | ||
| 发动机 Motor |
发动机型号Modelo | 上柴ShangchaiSC9DF330(国ǁ/国Ⅳ） | ||
| 发动机额定功率/转速Potência/velocidade nominal | kW | 241/(2200 r/min) | ||
| 动力头 Cabeça rotativa (HB-520) |
低速档 operação baixa |
动力头最大扭矩Torque Máx. | Nm | 19.000-22.000 |
| 动力头转速Velocidade de rotação | rpm | 47 | ||
| 高速档 operação rápida |
动力头最大扭矩Torque Máx. | Nm | 9500-11000 | |
| 动力头转速Velocidade de rotação | rpm | 94 | ||
| 最高转速Velocidade máxima | rpm | 155 | ||
| 冲击频率Frequência de impacto | bpm | 1200-1500/1800-2300 | ||
| 冲击力Força de impacto | Nm | 950-1200 | ||
| 液压系统 Hidráulico sistema |
主泵最大工作压力Impulso do pistão pull-down MainpumpMax | MPa | 28 | |
| 主泵流量Bomba principal | L/min | 180+180 | ||
| 副泵流量Bomba auxiliar | L/min | 20+16 | ||
| 液压油箱容积Capacidade do tanque de óleo hidráulico | eu | 400 | ||
| 卷扬 Guincho |
最大提升力Puxar linha (1ª camada) | kN | 10 | |
| 最大单绳速度Velocidade máxima da corda | m/min | 30 | ||
| 钢丝绳直径Diâmetro da corda | milímetros | 12 | ||
| 卷筒容绳量Capacidade da corda | eu | 40 | ||
| 进给装置 Içar e alimentar sistema |
进给型式Tipo de feed | 马达/汽缸+链条(Cilindro hidráulico+corrente) | ||
| 进给行程Curso de alimentação | milímetros | 4800 | ||
| 最大起拔力Tração máxima da talha | kN | 127 | ||
| 最大进给力Força máxima de alimentação | kN | 55 | ||
| 最大起拔速度Velocidade máxima de tração da talha | m/min | 29 | ||
| 最大进给速度Velocidade máxima de alimentação | m/min | 58 | ||
| 底盘 Material rodante |
最大行走速度Velocidade de viagem | km/h | 3 | |
| 最大爬坡度Gradiente máximo escalável da unidade geral | ° | 26,5 | ||
| 履带板宽度Largura da sapata da trilha | milímetros | 450 | ||
| 履带外宽Em toda largura | milímetros | 2240 | ||
| 履带总长Comprimento total | milímetros | 3280 | ||
| 平均接地比压Pressão média no solo | kPa | 70 | ||
| 夹具 Grampos |
夹持范围Tamanho nominal | milímetros | 60-300 | |
| 夹持力Força máxima de fixação | kN | 350 | ||
| 卸扣扭矩Torque máximo de frenagem | kN·m | 50 | ||
| 运输状态钻机尺寸(长*宽*高)Dimensão em condições de transporte (CxL×A) | milímetros | 8200*2260*2700 | ||
| 整机重量(标配)Peso da unidade total (configuração padrão) | quilogramas | 14.500 | ||
| 施工参数 Parâmetros de construção | 最高平行高度Altura máxima paralela | milímetros | 4000 | |
| 最大钻孔口径 Diâmetro máximo do furo | milímetros | 300 | ||
| 最大钻孔深度 Profundidade máxima de perfuração | eu | 150 | ||
Caso de construção
